"隐藏 RAID1"在 H3C R5300 上是可以做到的，但是通过 LSI RAID 卡的"Hide Virtual Drive / Hide Drive Group"功能实现 ;更重要的是，你真正想要的是"在 RAID0 和 RAID1 之间切换启动"——这个功能通过 RAID 卡设置 Boot Drive + BIOS/HDM 启动项切换就能完美实现，不需要删除或破坏 RAID1 。动手前必须先备份 RAID1 上的数据，且要清楚 RAID0 是无冗余阵列，不适合存放重要数据。
下面把完整操作路径讲清楚。
一、先理清 R5300 的 RAID 卡情况
R5300 G5 根据不同配置，可能搭载以下几种 RAID 控制器 ：
控制器类型 | 配置入口 | 是否支持 Hide Virtual Drive |
|---|---|---|
LSI-9540/9560/H5408 系列 | 开机 Ctrl+A 或 UEFI 下 Advanced → 选择 RAID 卡 | ✅ 支持 Hide Virtual Drive / Hide Drive Group |
LSI MegaRAID 系列（如 9262-6i） | 开机 Ctrl+H 进入 WebBIOS | ✅ 支持 Set Boot Drive + 可隐藏 VD |
Marvell SantaCruz LP-2i | UEFI 模式配置 | ❌ 功能受限 |
板载 RSTe / VROC SATA | UEFI BIOS 内 PCH Configuration | ⚠️ 仅 SATA 盘，功能较弱 |
你的场景（已有 RAID0 + RAID1，系统在 RAID1 上）最常见的是 LSI 9540/9560 或 MegaRAID 系列——这两类都支持"隐藏虚拟盘"和"设置启动虚拟盘" 。
💡 先确认你的 RAID 卡型号：开机 POST 阶段看屏幕提示，按 Ctrl+A（9540/9560 系列）或 Ctrl+H（MegaRAID 系列）进入 RAID 配置界面 。
二、完整的操作步骤
Step 1：备份 RAID1 上的所有数据（强制）
🎯 这一步不可跳过：
- 对 RAID1 做完整数据备份到外部存储
- 记录当前 RAID 配置（截图或拍照）：VD0/VD1 的 RAID 级别、容量、成员盘
- 准备操作系统安装介质（ISO 或 USB）
⚠️ RAID0 是无冗余阵列——任何一块成员盘故障 = 数据全毁 。系统装在 RAID0 上意味着"高性能但脆弱"，重要数据必须放在 RAID1 或其他存储上。
Step 2：进入 RAID 卡配置界面
重启服务器，在 POST 阶段：
- LSI 9540/9560/H5408：按 Ctrl+A
- LSI MegaRAID（9262 等）：按 Ctrl+H 进入 WebBIOS
- 进入后选择 Adapter → Start
Step 3：查看当前的虚拟盘（VD）状态
在 Virtual Drives 菜单下，你会看到类似：
Drive Group 0: RAID 1, VD0, 558.4GB, Optimal ← 当前系统盘
Drive Group 1: RAID 0, VD1, 238.5GB, Optimal ← 目标系统盘Step 4A：方案 A——通过设置 Boot Drive 切换（推荐）
🎯 这是最干净的做法，不破坏任何 RAID：
- 在 Virtual Drives 菜单中，选中 VD1（RAID0）
- 选择 Set Boot Drive → Go
- 确认 VD1 成为当前 Boot Drive
- 保存退出（Exit → Yes）
效果：下次启动将从 RAID0 引导。但 RAID0 上还没有操作系统，所以接下来要安装系统。
Step 4B：方案 B——隐藏 RAID1（如果安装程序误选盘）
🎯 如果你担心安装系统时误操作 RAID1，可以临时隐藏它：
- 进入 Virtual Drive Management
- 选中 RAID1（VD0）
- 选择 Operation → Hide Virtual Drive（或 Hide Drive Group）
- Confirm 确认
- 此时 RAID1 对操作系统安装程序不可见
- 安装系统到 RAID0（VD1）
- 安装完成后，回到 Virtual Drive Management → Un-hide Virtual Drive 取消隐藏
⚠️ 关键限制（第三方实测验证）：能够被隐藏的 RAID 组，必须不是当前的默认引导组 。如果你的 RAID1 已被设为默认引导组，则无法直接隐藏 RAID1，只能隐藏 RAID0。所以正确的操作顺序是：
Step 5：在 BIOS/HDM 中设置启动项
除了 RAID 卡层面的 Boot Drive，还需要在 BIOS 或 HDM 中确认启动顺序 ：
方法 A：BIOS 内设置（开机按 Del/Esc 进入 BIOS）
- Boot → Boot Order → 将 RAID 控制器设为第一启动设备
- 保存退出（F10）
方法 B：HDM Web 界面设置（推荐，更灵活）
- 登录 HDM Web 界面
- 远程控制 → 系统启动项
- 启动设置有效期：
- 一次性启动：下次启动生效，之后恢复默认
- 永久性启动：永久生效
- 下一次启动模式：UEFI 或 Legacy（与你的系统安装模式匹配）
- 下一次启动设备：选择对应的 RAID 虚拟盘
- 单击确认完成
💡 HDM 的"系统启动项"是 R5300 切换启动盘最方便的方式 —— 不用进 BIOS，在 Web 界面就能切，支持"一次性"和"永久性"两种模式 。
Step 6：安装操作系统到 RAID0
- 挂载操作系统 ISO（通过 HDM 虚拟媒体或 USB）
- 重启服务器，从虚拟光驱/USB 启动
- 安装程序会检测到两个虚拟盘：
- 如果 RAID1 已隐藏 → 只能看到 RAID0，直接安装
- 如果 RAID1 未隐藏 → 务必小心选择 RAID0 作为安装目标
- 完成系统安装
⚠️ H3C 官方安装指南明确：在 RAID 卡 RAID 模式下安装 OS 时，系统会优先选择容量大于 80GB 且在 BIOS 中排序第一的 RAID 。所以你必须确保 RAID0 在启动顺序中排在 RAID1 前面，或在安装时手动指定。
Step 7：验证与后续切换
安装完成后：
- 重启服务器，确认从 RAID0 成功启动新系统
- 如果之前隐藏了 RAID1，进入 RAID 配置界面 → Un-hide Virtual Drive 取消隐藏
- 此时两个 RAID 上都装有系统：RAID1 上是旧系统，RAID0 上是新系统
🎯 后续切换启动的方法（根据需要二选一）：
方法 1：RAID 卡层面切换
- 重启按 Ctrl+A 或 Ctrl+H 进入 RAID 配置
- Virtual Drives → 选中目标 VD → Set Boot Drive → Go
- 保存退出
方法 2：HDM Web 界面切换（推荐）
- 登录 HDM → 远程控制 → 系统启动项
- 设置"下一次启动设备"为目标 RAID 虚拟盘
- 选择"永久性启动"或"一次性启动"
- 重启生效
三、操作顺序总结（推荐路径）
1. 备份 RAID1 数据 ★强制★
2. 重启按 Ctrl+A/Ctrl+H 进入 RAID 配置
3. 将 RAID0 设为 Boot Drive（Set Boot Drive）
4. 隐藏 RAID1（Hide Virtual Drive）—— 此时 RAID1 已非默认引导组，可隐藏
5. 进入 BIOS/HDM，确认 RAID 控制器为第一启动设备
6. 从安装介质启动，系统安装到 RAID0
7. 安装完成后，回到 RAID 配置界面 Un-hide RAID1
8. 后续启动切换：通过 HDM "系统启动项" 或 RAID 卡 Set Boot Drive 实现四、关键风险提示
⚠️ 风险 1：RAID0 无冗余RAID0 任何一块盘故障 = 数据全毁 。系统装在 RAID0 上意味着"高性能但脆弱"，重要数据必须放在 RAID1 或其他存储上。
⚠️ 风险 2：隐藏 RAID1 的限制根据第三方实测：能够被隐藏的 RAID 组，必须不是当前的默认引导组 。必须先通过 Set Boot Drive 把 RAID0 设为启动盘，才能隐藏 RAID1。
⚠️ 风险 3：操作顺序错误可能丢数据绝对不要在未备份的情况下：
⚠️ 风险 4：UEFI/Legacy 模式匹配安装系统时的启动模式（UEFI/Legacy）必须与 RAID 卡配置匹配，否则可能出现"No bootable device" 。H3C 官方文档明确：改变存储控制器工作模式后，操作系统可能无法启动，需要重装 OS 。
⚠️ 风险 5：R5300 G5 不同 RAID 卡的快捷键
五、替代方案：不隐藏，用 HDM 启动项切换
如果你不想动 RAID 卡的隐藏功能，最简单的方法是：
- RAID0 和 RAID1 上都安装好操作系统
- 通过 HDM Web 界面 → 远程控制 → 系统启动项
- 每次切换启动时：
- 选择"下一次启动设备"为目标 RAID 虚拟盘
- 选择"永久性启动"或"一次性启动"
- 重启生效
这种方法完全不破坏任何 RAID 配置，是最安全的切换方式 。R5300 的 HDM 系统启动项功能就是为了这个场景设计的 。
一句实在话
"隐藏 RAID1"在 R5300 上通过 LSI RAID 卡的 Hide Virtual Drive 功能可以实现 ，但更推荐的做法是：在 RAID 卡把 RAID0 设为 Boot Drive + 在 HDM 系统启动项里切换启动设备 ——这两步就能让你在 RAID0 和 RAID1 之间自由切换启动，且不需要破坏任何 RAID 配置。
💡 操作优先级：
⚠️ 三个绝对不能做的事：
将系统从 RAID 1 迁移到 RAID 0 并实现双系统启动，涉及底层存储架构的变更，风险极高且操作复杂。RAID 0 采用条带化技术，虽然提升了读写性能，但没有任何数据冗余，任何一块硬盘损坏都会导致所有数据丢失。
如果您确认需要执行此操作，请参考以下专业建议和操作逻辑：
1. 核心前提：全量数据备份
在进行任何 RAID 级别更改或系统重装之前，必须对当前 RAID 1 上的所有重要数据进行完整备份。切勿直接在生产环境中进行此类破坏性测试。
2. 为什么不能简单“切换”启动？
RAID 1 和 RAID 0 是两种完全不同的底层逻辑卷。您无法像切换启动项一样在两者之间随意切换。要实现您的目标，必须经历“创建新阵列 -> 安装新系统 -> 配置引导”的完整流程。
3. 标准操作流程建议
第一步：在 RAID 控制器中创建 RAID 0 阵列
- 重启服务器，在开机自检时进入 RAID 控制器配置界面（例如戴尔 R530/R5300 系列通常按
Ctrl+R，或通过 iDRAC 远程管理界面操作）。 - 选择空闲的硬盘，创建一个新的 RAID 0 虚拟磁盘（Virtual Disk）。注意：此操作会清空所选硬盘上的所有数据。
第二步：安装操作系统到 RAID 0
- 使用系统安装介质（U盘/ISO）引导服务器。
- 关键步骤：在安装界面，系统可能无法直接识别 RAID 0 阵列。您需要提前准备好对应型号的 RAID 控制器驱动，并在安装界面手动加载（如 Windows 的“加载驱动程序”功能），让安装程序能够识别到新建的 RAID 0 逻辑盘。
- 将操作系统安装到该 RAID 0 分区中。
第三步：配置双系统引导 (Bootloader)
- 系统安装完成后，重启进入新系统。
- 您需要配置引导管理器（如 Windows 的 BCD 引导或 Linux 的 GRUB），将原有的 RAID 1 系统盘添加为备用启动项。
- 配置成功后，服务器在开机时会显示启动菜单，允许您选择从 RAID 0 还是 RAID 1 启动。
4. 强烈建议与替代方案
- 咨询原厂支持：R5300 属于企业级服务器，强烈建议在执行前联系设备厂商（如戴尔）技术支持，获取针对该型号的官方操作指南。
- 评估必要性：如果您使用的是固态硬盘（SSD），单块 SSD 的速度已经非常快，组建 RAID 0 带来的性能提升（通常在 30%-40% 左右）可能并不明显，但数据丢失的风险却翻倍增加。
- 隔离测试：如果条件允许，建议将原有 RAID 1 的硬盘拔出作为物理备份，使用全新的硬盘来组建 RAID 0 并安装系统，这样即使操作失误也不会影响现有业务。
暂无评论
zhiliao_Gixe
八段
1. 进入RAID卡配置界面：服务器启动时按Ctrl+R（LSI系列RAID卡）或Ctrl+H（H3C自研RAID卡）进入配置界面。
2. 查看RAID1卷信息：在配置界面中找到当前的RAID1卷，记录其ID和状态。
3. 隐藏RAID1卷：选择RAID1卷，进入卷操作菜单，选择“Make Inactive”（或“Hide Volume”）选项，确认后该卷将被隐藏，系统启动时不会识别。
4. 安装系统到RAID0：重启服务器，从安装介质启动，此时仅能识别RAID0卷，将系统安装到该卷。
5. 切换启动卷：若需切换回RAID1，重新进入RAID卡配置界面，将RAID1卷设为“Active”，并在BIOS启动项中选择RAID1卷对应的磁盘作为第一启动项；同理切换到RAID0时，激活RAID0卷并调整启动项。
关键命令（以LSI RAID卡为例，通过CLI操作）：
进入CLI：在RAID配置界面按F2进入CLI模式。
列出卷：show volumes
隐藏RAID1卷：set volume inactive
激活RAID1卷：set volume active
注意：操作前备份重要数据，确保RAID0卷状态正常，隐藏RAID1后需确认系统能识别RAID0卷再进行安装。
2. 查看RAID1卷信息：在配置界面中找到当前的RAID1卷，记录其ID和状态。
3. 隐藏RAID1卷：选择RAID1卷，进入卷操作菜单，选择“Make Inactive”（或“Hide Volume”）选项，确认后该卷将被隐藏，系统启动时不会识别。
4. 安装系统到RAID0：重启服务器，从安装介质启动，此时仅能识别RAID0卷，将系统安装到该卷。
5. 切换启动卷：若需切换回RAID1，重新进入RAID卡配置界面，将RAID1卷设为“Active”，并在BIOS启动项中选择RAID1卷对应的磁盘作为第一启动项；同理切换到RAID0时，激活RAID0卷并调整启动项。
关键命令（以LSI RAID卡为例，通过CLI操作）：
进入CLI：在RAID配置界面按F2进入CLI模式。
列出卷：show volumes
隐藏RAID1卷：set volume
激活RAID1卷：set volume
注意：操作前备份重要数据，确保RAID0卷状态正常，隐藏RAID1后需确认系统能识别RAID0卷再进行安装。
暂无评论
zhiliao_ppNbE2
知了小白

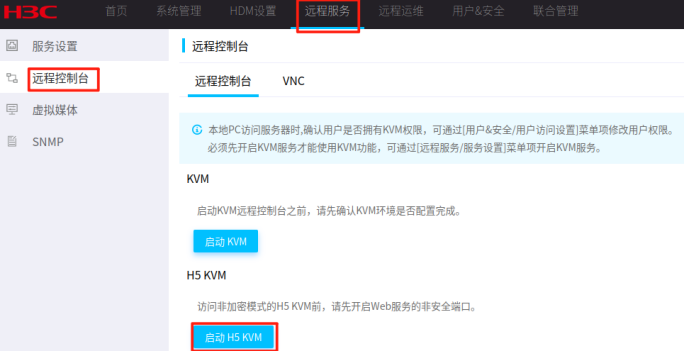

用 HDM 启动项切换
如果你不想动 RAID 卡的隐藏功能，最简单的方法是：
- RAID0 和 RAID1 上都安装好操作系统
- 通过 HDM Web 界面 → 远程控制 → 系统启动项
- 每次切换启动时：
- 选择"下一次启动设备"为目标 RAID 虚拟盘
- 选择"永久性启动"或"一次性启动"
- 没有找到 远程控制 → 系统启动项 这个选项
H3C UniServer R5300 G5
sda 0:2:0:0 disk AVAGO MR9460-8i 5.17 007533be2587e91d2a00bd8d0ab26200
sdb 0:2:1:0 disk AVAGO MR9460-8i 5.17 00513a84b1e5e91
d2a00bd8d0ab26200
按Ctrl +H 进不了 WebBIOS
