S7503X-M-G做irf

S7503X‑M‑G，主控 LSCM2CGP24TSSC0，使用 4 个万兆 SFP + 口做 IRF
结论：LSCM2CGP24TSSC0 主控板上面的 4 个 SFP + 万兆光口，支持作为 IRF2 堆叠物理端口，可以拿 4 个万兆口做 IRF 聚合组（IRF‑port 绑定 4 个 10GE）。
单板：LSCM2CGP24TSSC0（S7503X‑M‑G 主控引擎，24×GE‑SFP +4×10GE‑SFP+），4 个万兆 SFP + 支持 IRF 物理口，不是专用堆叠口，是普通万兆以太网口做业务口堆叠。
重要硬性约束
两台 S7503X‑M‑G 组建 IRF，两台主控板型号必须完全一致（都为 LSCM2CGP24TSSC0），整机 Comware 版本必须一致。
S7500X‑G 系列 IRF 命令格式：irf‑port 成员号 / 端口号，老命令irf‑port 1直接输入会报语法错误。
同一块主控上 4 个万兆口可以全部绑定到同一个 irf‑port，做堆叠链路聚合，增加堆叠带宽与冗余。
端口绑定 IRF 之后，该端口不能再用作普通业务口。

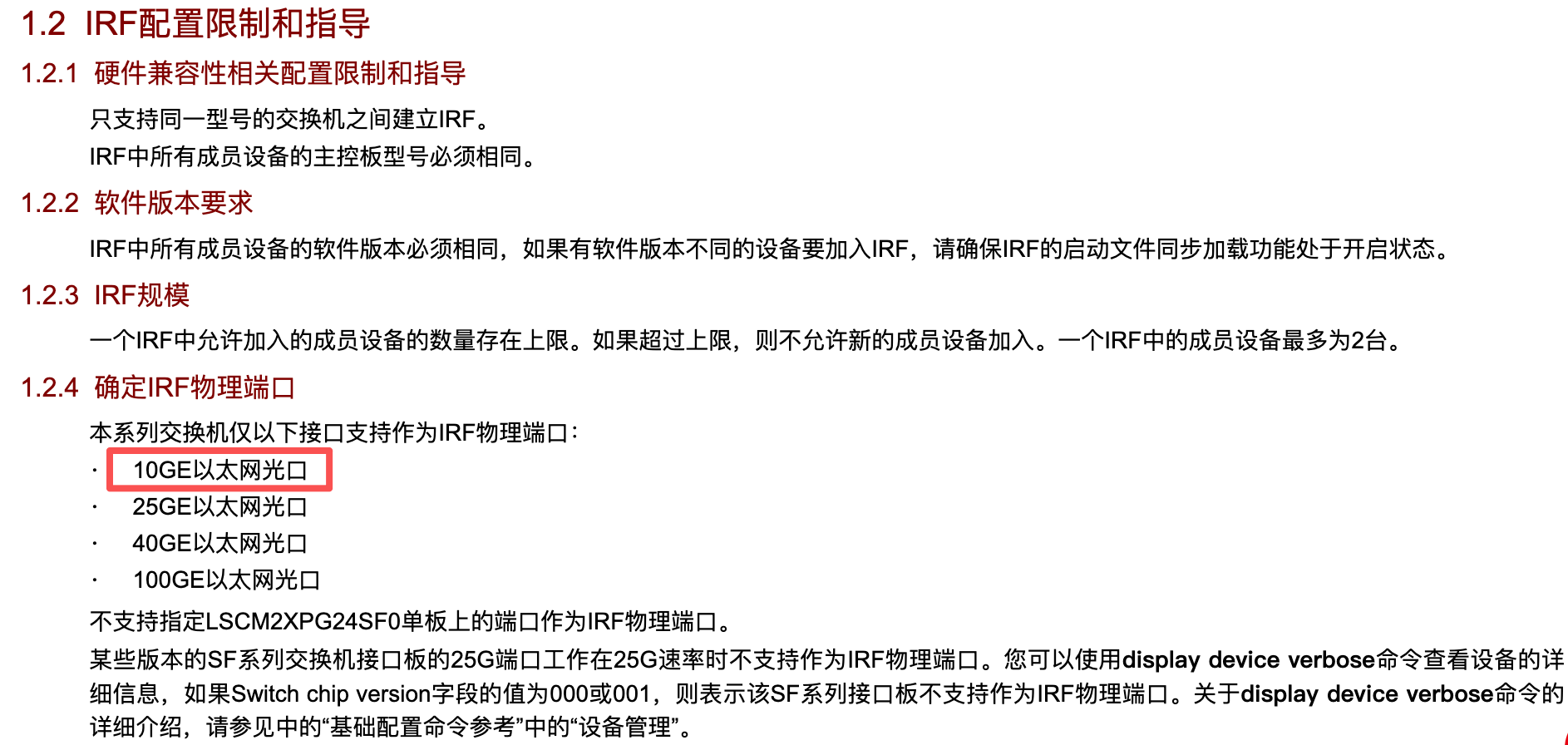

IRF 物理口只能 10G/40G/100G，千兆口不允许作为 IRF 堆叠口。
简要配置示例（两台 S7503X‑M‑G）
Member1 为第一台；Member2 为第二台。
设备 1 配置：
shell
system‑view
irf‑port 1/1
port group interface Ten‑GigabitEthernet 1/0/24
port group interface Ten‑GigabitEthernet 1/0/25
port group interface Ten‑GigabitEthernet 1/0/26
port group interface Ten‑GigabitEthernet 1/0/27
quit
irf‑port 1/2
quit
save
#切换IRF模式，设备会重启
chassis convert mode irf
设备 2 配置：
shell
system‑view
irf member 2
irf‑port 2/1
quit
irf‑port 2/2
port group interface Ten‑GigabitEthernet 2/0/24
port group interface Ten‑GigabitEthernet 2/0/25
port group interface Ten‑GigabitEthernet 2/0/26
port group interface Ten‑GigabitEthernet 2/0/27
quit
save
chassis convert mode irf
连线规则：Member1 的 irf‑port1/1 的 4 个万兆口，对接 Member2 irf‑port2/2 的 4 个万兆口；IRF‑Port1 对接对端 IRF‑Port2，不能同编号互接，否则 IRF 无法建立。
必做 MAD 分裂检测
S7503X‑M‑G 框式 IRF，必须配置 MAD 多 Active 检测，推荐 LACP‑MAD，避免 IRF 分裂双主，业务瘫痪。
shell
irf domain 10
interface Bridge‑Aggregation 1
port‑mode lacp‑static
mad enable
排查验证命令
shell
display irf configuration
display irf topology
display irf port
display chassis status
常见踩坑
不要使用老的irf‑port 1命令；S7500X‑G 系列必须带成员编号，格式：irf‑port 1/1、irf‑port 2/2，否则命令报错。
两台设备主控型号必须一模一样，不能混用其他型号主控；IRF 成员设备整机型号必须都是 S7503X‑M‑G，不能混 S7503X‑G。
4 个万兆口全部用 SFP + 光模块 + 光纤或者 DAC 高速线缆；不支持千兆模块插万兆口做 IRF 堆叠。
切换chassis convert mode irf设备会重启，业务中断，维护窗口操作。

可以
