问
H3C S7506E mqcin、openflow 、pbr 资源变成0
1天前提问
- 1关注
- 0收藏，66浏览
已采纳
S7506E mqcin /openflow/pbr 资源 0/0 复盘

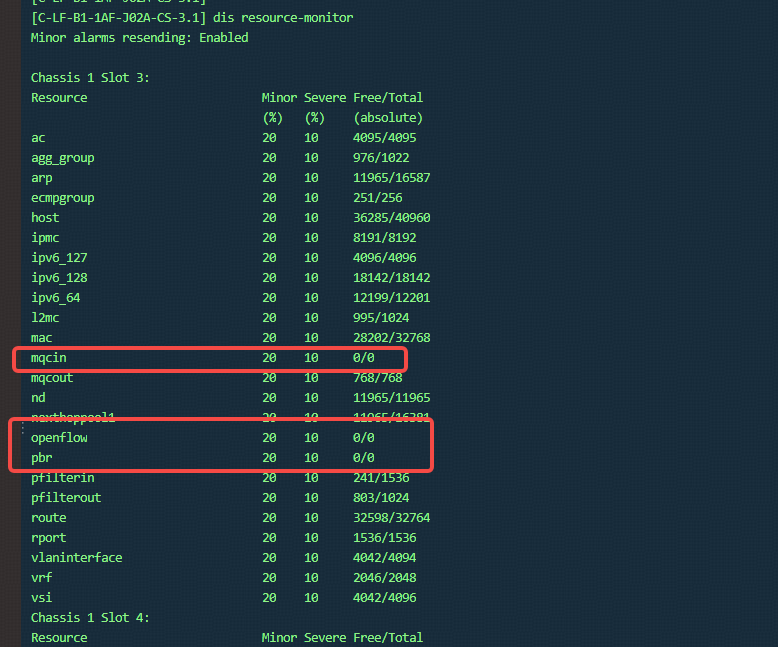

现象：dis resource‑monitor看到 mqcin、openflow、pbr 全部 Free/Total =0/0；配置接口 packet‑filter 调用 ACL 之后出现该现象。
核心根因
S7506E 业务线卡芯片入方向 TCAM 切片资源互斥：
mqcin(MQC入方向流策略)、PBR、OpenFlow、packet‑filter报文过滤这几类业务共享同一组 Ingress TCAM 硬件切片。
当接口大量绑定packet‑filter（ACL 硬件报文过滤），芯片把全部 Ingress TCAM 切片分配给pfilterin(报文过滤)；mqcin、pbr、openflow 直接被剥夺硬件资源，规格直接显示 0/0，不是资源被耗尽，是切片被抢占分配。0/0 含义：Total=0，代表该功能在当前 TCAM 切片分配模式下该线卡不再具备该硬件表项规格，不是已经用完。 此时：MQC 流策略、PBR 策略、OpenFlow 流表无法硬件下发，会下发失败；已经生效的 packet‑filter 报文过滤正常工作。
区分：
used/max = 500/1024：资源被占满；0/0：硬件切片已经分配给别的业务，本功能无可用 TCAM 切片。
现场确认命令
shell
display resource‑monitor slot 3
display qos‑acl resource slot 3
diagnose
display system internal tcam slice slot 3 ingress
看 Ingress TCAM 切片，全部 slice 分配给
pfilterin（报文过滤），mqcin/pbr/openflow 没有分配 slice。现象触发条件
- 多个接口下配置
packet‑filter xxx inbound（硬件报文过滤）； - 报文过滤占用全部入方向 TCAM 切片，抢占 MQC/PBR/OpenFlow 硬件资源；
- 该现象单块业务线卡独立生效，截图中 Slot3 出现 0/0，Slot4 要看对应线卡输出；不同线卡 TCAM 切片互相独立。
⚠️注意：软件层面配置还在，但是硬件无法下发；新增 MQC/PBR 配置会报错资源不足；原有 MQC/PBR 如果之前已经下发，部分场景会失效。
处理方案
方案 1（优先）：减少接口下packet‑filter硬件报文过滤占用 TCAM 切片
- 梳理接口，取消不必要接口的
packet‑filter name xxx inbound； - 若业务允许，改用MQC 流策略 traffic‑filter替代 packet‑filter，MQC 与 packet‑filter 对 TCAM 切片占用逻辑不一样。
packet‑filter：接口直接绑定 ACL 硬件过滤，抢占 Ingress TCAM 切片； traffic‑filter（MQC 流策略）：流策略方式下发 ACL，使用 mqcin 资源。
方案 2：精简 ACL 规则，合并 ACL，减少硬件条目消耗，释放 TCAM 切片
删除冗余 rule，合并多条 ACL，减少硬件 TCAM 条目消耗，释放切片给 mqcin/pbr/openflow。
方案 3：如果同时需要 packet‑filter + PBR/MQC
S7506E 芯片硬件限制，同一块线卡 Ingress TCAM 切片不能同时给满配 packet‑filter 又同时给 PBR/MQC/OpenFlow，二者存在互斥；
- 业务允许：把 PBR/MQC 业务迁移至别的业务槽位线卡；
- 不建议：不能通过命令修改 TCAM 模板，S7506E 不支持自定义 TCAM slice 模板，属于硬件芯片限制。
验证恢复
调整完配置后，保存配置，线卡软复位（reset slot x），让 TCAM 切片重新分配；复位后再次执行
display resource‑monitor slot x，mqcin/pbr/openflow 的 Total 数值恢复非 0。
⚠️线卡复位会导致该槽位业务短暂中断，业务窗口操作。
1、收到告警，资源不足: %%10RESMON/2/RESMON_USEDUP: -DevIP=10.173.3.1-Chassis=1-Slot=3; -Resource=pbr-Total=0-Used=0-Free=0; Resources used up.----- %%10RESMON/2/RESMON_USEDUP: -DevIP=10.173.3.1-Chassis=1-Slot=3; -Resource=mqcin-Total=0-Used=0-Free=0; Resources used up. 2、原有的ac 列表加了2条acl。 3、配置中，都是在interface Vlan-interface3下配置packet-filter name XXX inbound。在物理接口下，port trunk permit vlan3
zhiliao_ORAuDf
发表时间：23小时前
这种的话，为啥只有slot 3存在问题
zhiliao_ORAuDf
发表时间：23小时前
