请教为什么PING不通

汇聚--三层--路由 之间用OSPF或者BGP互通

静态路由也没写全啊   核心三层不知道怎么去PC2 Pc 1 路由器也不知道咋回Pc1

从你的描述来看，PC1能ping通交换机A的地址192.168.11.3，说明PC1到交换机A的二层链路和三层接口通信是正常的。问题根源很可能出在交换机之间的三层路由或PC2的网关配置上。

根据你提供的拓扑信息，可以按照以下步骤来定位和解决问题：

1. 检查交换机A的三层路由和接口配置

这是最关键的一步，需要确认交换机A是否具备到达PC2所在网段的路由。

• 检查路由表：登录交换机A，执行 display ip routing-table 命令，查看是否存在去往 192.168.22.0/24 网段的路由条目。

• 确认路由类型：

  • 如果交换机之间是三层接口互联（例如VLAN接口或三层物理口），路由表中应该有一条直连路由（Direct），其下一跳指向连接交换机B的接口。

  • 如果交换机之间是二层Trunk互联，则需要为PC2所在的VLAN 22在交换机A上创建VLAN接口（Interface Vlan-interface 22），并为该接口配置一个IP地址（可以是192.168.22.3或该网段内的任意未使用地址）。

• 验证与交换机B的连通性：在交换机A上，尝试ping交换机B上用于互联的接口地址。如果不通，需要检查交换机之间的物理链路和VLAN配置。

2. 检查交换机B的路由配置

流量到达交换机B后，它必须知道如何将数据包回传给PC1。

• 检查回程路由：在交换机B上执行 display ip routing-table，确认是否有去往 192.168.11.0/24 网段的路由。

  • 如果交换机B的默认网关是交换机A（192.168.11.3），则需要添加一条静态路由，指向交换机A的互联接口地址。

• 配置静态路由（如果缺失）：在交换机B上使用以下命令添加：

  bash

  [SwitchB] ip route-static 192.168.11.0 255.255.255.0 <交换机A的互联接口IP>

3. 检查PC2的配置

PC2自身的配置是最终能否通信的关键。

• 确认IP和掩码：检查PC2的IP地址是否为192.168.22.x，子网掩码为255.255.255.0。

• 确认默认网关：这是最常见的错误点。PC2的网关必须指向它在交换机B上所属VLAN的接口地址。例如，如果VLAN 22在交换机B上的接口IP是192.168.22.1，那PC2的网关就必须填写192.168.22.1，而不是交换机A的地址。

• 检查PC2防火墙：暂时关闭Windows或其它终端设备的防火墙，避免其拦截ICMP（ping）报文。

4. 分段测试与排查

• 从交换机A测试：在交换机A上，执行 ping -a 192.168.11.3 192.168.22.1，模拟从网关向PC2的网关发送ping包。如果能通，说明交换机之间的三层通信正常，问题在PC2端；如果不通，则问题在交换机侧的路由或互联上。

• 从交换机B测试PC2：在交换机B上ping PC2的地址（192.168.22.x），如果不通，检查VLAN 22接口是否up，以及PC2的网线连接和IP配置。

5. 检查交换机之间的链路

• 接口状态：在两台交换机上分别执行 display interface brief，确认连接对端的物理端口状态均为 Up。

• VLAN配置：如果使用Trunk链路，确认两端端口都配置为Trunk模式，并允许了VLAN 11和VLAN 22通过。如果使用三层接口，则确认两端IP地址在同一网段。

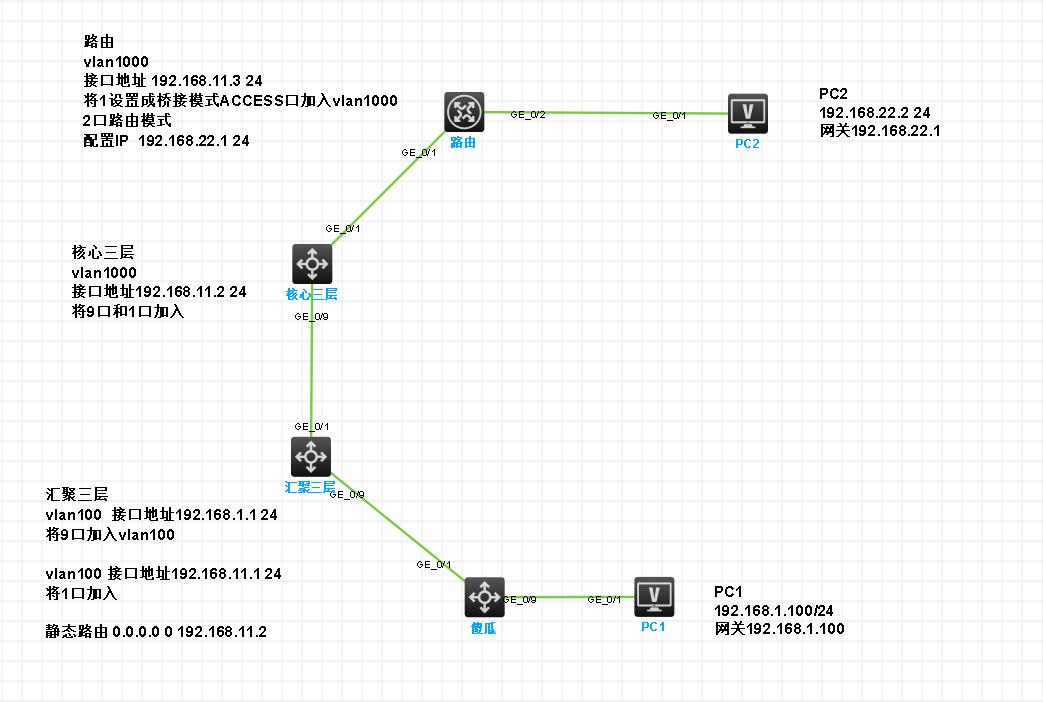

# 拓扑问题分析

>
> 现象：PC1 能 ping 通`192.168.11.3`，但是 ping 不通`192.168.22.1`、PC2。
> 先梳理网段：

1. PC1：`192.168.1.100/24`，网关`192.168.1.1`（汇聚三层）
2. 汇聚三层：`192.168.11.1/24`，静态路由 `0.0.0.0 0.0.0.0 192.168.11.2`（下一跳指向核心三层）
3. 核心三层：`192.168.11.2/24`
4. 路由设备：`192.168.11.3/24`，直连`192.168.22.1/24`（PC2 网关）
5. PC2：`192.168.22.2/24`，网关`192.168.22.1`

## 核心问题（2 个关键点）

### 问题 1：**路由设备（192.168.11.3）缺少回程路由**

PC1 发 ICMP 包：`192.168.1.100 → 192.168.22.2`
数据包路径：PC1→汇聚→核心→路由设备→PC2。
PC2 回复的包：`192.168.22.2 → 192.168.1.100`
**路由设备收到回程报文，不知道 192.168.1.0/24 网段往哪里转发！**

>
> 路由设备现在只有直连网段：`192.168.11.0/24`、`192.168.22.0/24`，没有去往`192.168.1.0/24`的路由。

👉 在**路由设备**配置静态路由：

```
ip route-static 192.168.1.0 255.255.255.0 192.168.11.2
```

>
> 意思：去往 192.168.1.0 网段，下一跳交给核心三层 192.168.11.2。

### 问题 2：检查核心三层是否有去往 192.168.22.0/24 的路由

PC1 的流量到核心三层`192.168.11.2`，核心三层要知道`192.168.22.0/24`下一跳是`192.168.11.3`。
👉 在**核心三层**配置静态路由：

```
ip route-static 192.168.22.0 255.255.255.0 192.168.11.3
```

## 现有配置核对

1. ✅汇聚三层已经写了默认路由：`0.0.0.0 0.0.0.0 192.168.11.2`，可以把所有非本地流量丢给核心。
2. ❌**核心三层没有去往 192.168.22.0 的路由**
3. ❌**路由设备没有去往 192.168.1.0 的回程路由**

>
> 为什么 PC1 能 ping 通 192.168.11.3？
> `192.168.11.3`属于直连网段，路由设备直接回复，不需要回程路由；但是跨网段 PC2 的报文需要双向路由。

## 完整路由清单

1. **汇聚三层**（已有）

```
ip route-static 0.0.0.0 0.0.0.0 192.168.11.2
```

2. **核心三层**（新增）

```
ip route-static 192.168.22.0 255.255.255.0 192.168.11.3
```

3. **路由设备**（新增）

```
ip route-static 192.168.1.0 255.255.255.0 192.168.11.2
```

## 额外排查点

1. 检查各设备接口是否 UP；
2. 检查路由设备的 GE0/2 接口：是**三层路由模式**，IP `192.168.22.1/24`；
3. PC2 网关必须填写`192.168.22.1`；
4. 确认设备没有 ACL 防火墙策略拦截 ICMP。

### 排错命令

```
# PC1 ping PC2，在核心三层查看路由表
display ip routing-table

# 在路由设备查看路由表，确认能看到192.168.1.0/24
display ip routing-table
```

## 简单总结

>
> 能 ping 通 192.168.11.3，说明三层互通基础没问题；**缺少双向静态路由**：

1. 核心三层要知道`192.168.22.0`去哪里；
2. 路由设备要知道`192.168.1.0`去哪里（回程）。
把上面两条静态路由加上，PC1 即可 ping 通 PC2。

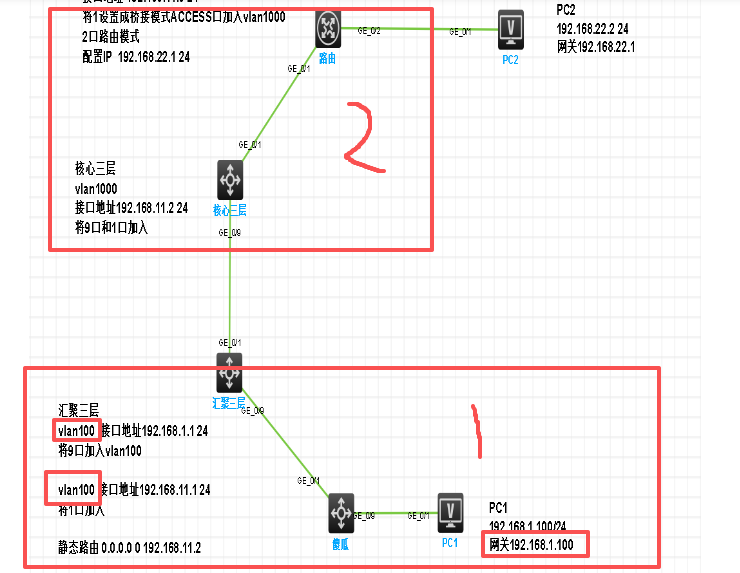

两块问题：

1、检查下是编辑错误还是设备配置错误

2、核心三层和路由器的路由配置

如果检查都没问题，就把配置粘出来然后再看下
