针对你描述的F5000防火墙旁挂、通过三层聚合连接S12700，并使用VRRP引流的主备场景，下面是一些配置要点和建议。

✅ 安全域划分建议

根据你的描述，Route-Aggregation 1.1和2.1处理入站流量，Route-Aggregation1.2和2.2处理出站流量。建议将处理相同方向流量的子接口划分到同一个安全域，这更符合逻辑，也便于管理。

• 入方向（Untrust）：Route-Aggregation1.1 和 Route-Aggregation2.1 应划入 Untrust 域。

• 出方向（Trust）：Route-Aggregation1.2 和 Route-Aggregation2.2 应划入 Trust 域。

注意：部分文档建议将物理接口和聚合接口加入同一个安全域，这可以简化配置。在你的场景中，如果物理接口不处理业务流量，可以只将聚合子接口加入安全域。

🤔 物理接口配置

物理接口（Ten-GigabitEthernet1/0/0 和 1/0/1）不需要单独划分安全域。它们的功能是作为聚合组的成员，只需加入对应的聚合组即可：

🚦 路由配置方案

对于旁挂+VRRP场景，最佳实践是使用动态路由协议（如OSPF），而不是静态路由。这样可以更好地实现链路故障感知和自动切换。

方案一：使用OSPF（强烈推荐）

在防火墙上配置OSPF，并将Route-Aggregation1.1、1.2、2.1、2.2的网段发布出去。结合RBM，可以在主备切换时自动调整路由开销（Cost），引导流量走向。

方案二：使用静态路由（可行但有风险）

如果必须使用静态路由，需要配合Track + NQA来检测链路状态，以实现故障时的路由切换。

• 配置示例：

  bash

  # 创建NQA测试例，检测到对端S12700的连通性 nqa entry admin test type icmp-echo destination ip 192.168.203.10 frequency 5000 next-hop ip 192.168.203.10 quit # 创建Track项，关联NQA测试例 track 1 nqa entry admin test reaction 1 # 配置静态路由，关联Track项 ip route-static 0.0.0.0 0 192.168.203.10 track 1

🔗 RBM与VRRP联动

要实现设备级的主备切换，必须将RBM（Remote Backup Management）与VRRP联动起来。

• RBM配置：在两台防火墙上配置RBM，指定对端IP、角色（主/备）和数据通道接口。

• 联动机制：在RBM视图下，通过track interface命令监控上下行接口状态。当主设备的监控接口故障时，RBM会通知VRRP降低优先级或调整路由开销，触发备设备接管。

F5000‑RBM + 三层 Route‑Aggregation 子接口旁挂 S12700 问题分析

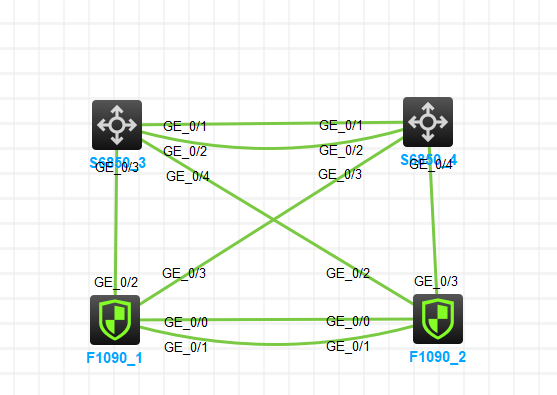

组网说明：三层聚合子接口，子接口 1.1、2.1 做入流量；子接口 1.2、2.2 做出流量；RBM 主备模式，VRRP 部署在子接口上。

1、安全域划分是否有问题

规划：聚合子接口 1.1、2.1 划入Untrust；聚合子接口 1.2、2.2 划入Trust。 ✅逻辑上这个划分本身是可行：

• 入方向流量（从核心交换机送给防火墙检测）：子接口 1.1/2.1，Untrust 域；
• 经过防火墙检测之后回注给核心：子接口 1.2/2.2，Trust 域；

⚠️关键点：加入安全域的是【三层子接口 Route‑Aggregation1.1 /1.2 /2.1 /2.2】，不是父聚合 Route‑Aggregation1，也不是物理成员口 Ten‑GigabitEthernet1/0/0、1/0/1H3C。

物理成员口 Te1/0/0、Te1/0/1 是否需要划入安全域？

❌物理接口、父 Route‑Aggregation 聚合主接口不要加入任何安全域。

只有三层子接口是三层业务接口，报文的安全域绑定在子接口；父聚合口、物理口只是二层聚合承载，没有 IP，不需要加入安全域，加入反而会冲突异常H3C。

注意：VRRP 报文（组播），需要放通Untrust‑>Local安全策略允许 vrrp 服务，否则 VRRP 无法协商主备切换H3C。

2、备框 RBM 配置（RBM 主备）

RBM 模式下：接口 IP、VRRP 配置不会自动同步到备机，只有会话表、NAT 表、安全策略、对象同步。

备框除实 IP 地址不同外，接口结构、子接口编号、安全域、安全策略必须完整手工配置一遍。

1. 备机 Route‑Aggregation1/2、子接口 1.1/1.2/2.1/2.2 全部创建；
2. 子接口填写备机自身实 IP（不能和主机实 IP 冲突）；VRRP vrid 和 virtual‑ip 必须和主机完全一致，备机配置vrrp vrid 1 virtual‑ip x.x.x.x standby；
3. 安全域导入子接口、安全策略全套手工复制；
4. RBM 联动 VRRP：rbm switchover vrrp enable，保证 VRRP 状态联动 RBM 主备切换。

⚠️不要把备机子接口写成 active，备机 VRRP 必须 standby。

3、静态路由：是否可以指向聚合子接口？

❌不建议静态路由出接口写 Route‑Aggregation1.1/2.1 这类子接口，只写【下一跳 IP 地址】，不要指定出接口。 三层子接口作为出接口的静态路由在 RBM 主备切换场景容易出现路由异常，ARP 解析不稳定。

防火墙回程路由方案（防火墙需要知道所有内网业务网段，回包丢给 S12700）

方案 A（推荐，静态路由）

防火墙配置内网业务网段汇总静态路由，下一跳填写 S12700 对端实 IP，不要写子接口名称。

• Route‑Aggregation1.2 对端 S12700 地址：192.168.203.18
• Route‑Aggregation2.2 对端 S12700 地址：192.168.203.146

主链路走 1.2 子接口对应下一跳，备份走 2.2 子接口下一跳。RBM 切换后，备机路由本身已经配置好。

核心交换机 S12700 侧引流：配置静态路由，需要把要检测的流量指向防火墙 VRRP 虚拟 IP：

方案 B（大型环境优选 OSPF，规避大量静态路由）

FW 与 S12700 建立 OSPF 邻居，子接口 1.1、2.1、1.2、2.2 宣告进 OSPF 进程；

• S12700 发布内网业务网段；
• FW 发布自身直连网段；

优点：内网网段变更无需修改防火墙静态路由，RBM 场景更稳定。

4、组网中高风险坑点（重点）

1. VRRP 在子接口上部署：F5000 RBM 环境，子接口 VRRP 必须开启rbm switchover vrrp enable，实现 RBM 主备切换与 VRRP 联动；如果不开启，RBM 切换，VRRP 状态不会跟着切换，流量中断。

2. 父聚合 Route‑Aggregation1、Route‑Aggregation2，不要配置 ip 地址，只使用子接口 IP；父接口不要加入安全域。
3. RBM 备机：所有子接口、安全域、静态路由都要手动完整配置，RBM不会同步接口 IP、VRRP、路由，只同步安全策略、会话表、NAT 对象。
4. 交换机侧 S12700：Route‑Aggregation 三层聚合，子接口 vlan‑id 要与防火墙子接口封装保持匹配。
5. 域间策略：必须配置Untrust‑>Trust允许业务流量；旁挂模式，流量从 Untrust 进，Trust 出回注核心。
6. VRRP 组播报文放行：必须放通 Untrust‑Local 的 vrrp 服务策略，否则 VRRP 无法正常协商主备。

5、配置片段示例（精简）

FW 主

FW 备

总结

1. 安全域划分逻辑没问题；只把三层子接口加入安全域，物理口 / 父聚合口不要加入安全域。
2. 备机：子接口、实 IP、VRRP（standby）、安全域、静态路由全部手工完整配置，RBM 不会同步接口层配置。
3. 静态路由禁止指定子接口作为出接口，只写对端下一跳 IP；内网网段多优先 OSPF 方案。
4. 必须开启rbm switchover vrrp enable，VRRP‑RBM 联动，同时安全策略放行 VRRP 报文。
5. S12700 配置指向防火墙 VRRP‑VIP 的静态路由引流。
