SFP + 封装 PON 口，SC 接头，ODN N2 等级，20km

板卡支持光模块手册 H3C S7500X-G系列交换机 单板与光模块适配关系表-6W109

光模块参数信息手册 H3C光模块手册-6W126

LSCM2XPG24SF0（S7500X‑G 24 口 XGS‑PON OLT 业务板）XGSPON‑OLT‑N2 光模块

板卡：LSCM2XPG24SF0，接口类型：XGSPON‑D‑SFP+（SFP + 封装、SC 接头），用于 S7500X‑G 机箱，24 个 PON 口，你需要的是XGSPON OLT N2 等级模块H3C。

H3C 原厂模块型号

• SFP‑XGS‑PON‑OLT‑N2‑SM1577‑A（对外简称：SFP+ XGSPON N2 OLT 光模块）H3C

参数规格：

1. 封装：SFP+，接头SC/UPC
2. 波长：Tx 1577 nm，Rx 1270 nm
3. 速率：下行 9.953G，上行 9.953G（XGS‑PON 对称）；兼容 XG‑PON 上行 2.488G
4. ODN 等级：N2，最大传输距离 20km
5. 支持 DDM 数字诊断，商业温度 0‑70℃

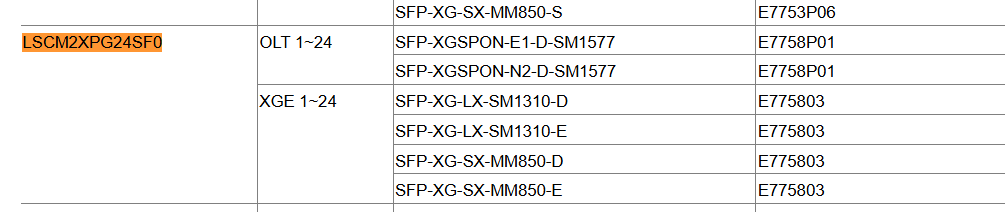

同板卡其他可选原厂模块（参考）

表格

⚠️LSCM2XPG24SF0不支持 GPON combo 二合一模块，只能用纯 XGS‑PON OLT SFP + 模块，不能插 GPON 模块，模块接口是 SC，不是 LC 接头H3C。

命令行查看模块信息

插入模块后，交换机执行：

可以读出模块型号、ODN 等级 N1/N2/E1、序列号。

采购注意点

1. 该板卡订货时板卡本身不带光模块，光模块需要单独下单，题目中写的 “带 12 个光模块” 是整机选配 12 只 N2 模块，不是板卡自带。
2. 必须使用 H3C 原厂认证模块；第三方兼容模块需要确认支持 H3C S7500X‑G 的 PON 板的 DDM 校验，否则会出现端口无法 up、PON 无法注册 ONU。
3. 接头为 SC/UPC，配套尾纤使用 SC‑SC 单模尾纤。
