H3C UniServer R4950 G5+在bios里修改pcie高级设置后无法进入bios
- 0关注
- 0收藏，270浏览
问题描述：
H3C UniServer R4950 G5服务器上出于调试原因想让 内核驱动分配4G以内的dma地址，所以在开机进入bios以后设置了Above 4G Decoding 为disable，保存设置后重进系统就卡在这个界面，没有进bios的提示，反复断电重启都是这样，系统也进不去
- 2026-09-03提问
- 举报
-
(0)
最佳答案
1. CMOS放电恢复BIOS默认值
断电后打开机箱，找到主板上CMOS跳线（CLR_CMOS，通常3针，默认1-2短接），将跳线帽改插2-3针等待5秒后插回1-2；或抠下主板纽扣电池，反接电池座3秒后装回，静置1分钟后上电开机，可清除错误的PCIe设置。
2. 通过HDM远程恢复（优先推荐，无需拆机）
用网线连接服务器HDM管理口，默认IP为192.168.0.120/24，本地PC设同网段IP，浏览器访问HDM Web界面，默认账号admin、密码Password@_（或机箱标签上的初始密码）。
进入【BIOS设置】-【恢复默认设置】，确认后重启服务器即可恢复BIOS默认配置，Above 4G Decoding会恢复为默认Enable。
3. 后续调试注意事项
R4950 G5为AMD平台服务器，禁用Above 4G Decoding后，若PCIe设备（如RAID卡、网卡）资源需求超出4G空间会导致初始化卡死，属于正常硬件资源限制。若需限制DMA地址范围，建议通过操作系统内核参数（如Linux的iommu=memaper/dma=32bit相关参数）实现，不建议在BIOS中禁用该选项。
- 2026-09-03回答
- 评论(0)
- 举报
-
(0)
修改“Above 4G Decoding”为Disable后无法进入BIOS，这属于典型的PCIe设备地址空间分配错误。要解决这个问题，需要通过物理方式清除CMOS，将BIOS设置恢复为出厂默认值。
这里有几种常用的方法，按推荐程度从高到低排列：
方案一：通过HDM管理界面重置（最推荐）
这是最安全、无需开箱的方法。服务器的HDM（硬件设备管理）接口在BIOS设置错误时依然可用。
在能访问服务器管理网络的电脑上，打开浏览器，输入服务器的HDM管理IP地址并登录。
在HDM Web界面中，找到远程控制或KVM功能，开启远程控制台。
在远程控制台中，选择重启服务器。
在重启过程中，留意屏幕提示，按下指定热键（通常是
Del、Esc或F2）尝试进入BIOS设置。如果还是进不去，在HDM的BIOS设置或系统管理菜单中，通常会有恢复BIOS默认设置的选项，可以直接操作。
方案二：使用主板跳线清除CMOS（最常用）
如果HDM也无法解决，这是最可靠的方法。不同服务器主板的跳线位置可能不同，操作前建议先查阅你的服务器用户手册。
安全准备：关闭服务器电源，并拔掉所有电源线。
打开机箱：打开服务器机箱盖（如果是机架式服务器，可能需要先拆下导风罩）。
定位跳线：在主板上找到CMOS清除跳线。它通常是一个三针的接口，旁边会印有
CLR_CMOS、JBAT1或PWD_CLR等字样。执行清除：
默认情况下，跳线帽连接着针脚1和针脚2。
将跳线帽拔出，连接到针脚2和针脚3上。
保持这个状态大约10秒钟。
恢复并重启：将跳线帽恢复到原始的针脚1和针脚2位置。重新连接电源并开机。
方案三：移除CMOS电池（备用方案）
如果找不到跳线，可以尝试此方法。
完成方案二的“安全准备”和“打开机箱”步骤。
在主板上找到一颗CR2032型号的纽扣电池。
小心地将电池取出，等待约1分钟。为了确保彻底放电，可以等待更长时间（如5-10分钟）。
将电池装回原位，重新连接电源并开机。
方案四：短接跳线引脚（仅限无跳线帽时）
如果跳线上没有跳线帽，可以使用此方法。
完成方案二的“安全准备”和“打开机箱”步骤。
找到
CLR_CMOS跳线的针脚2和针脚3。使用金属物体（如螺丝刀）同时接触这两个针脚，短接10-30秒。
移除金属物体，重新连接电源并开机。
- 2026-09-03回答
- 评论(2)
- 举报
-
(0)
我在远程运维里看到有配置管理，把bios配置导出来以后修改再重新导入断电重启就好了，感谢~
问题：H3C UniServer R4950 G5 修改 Above 4G Decoding 为 Disabled 后，卡在PCI Device Enumerating...，无法进 BIOS、无法启动系统
现象说明

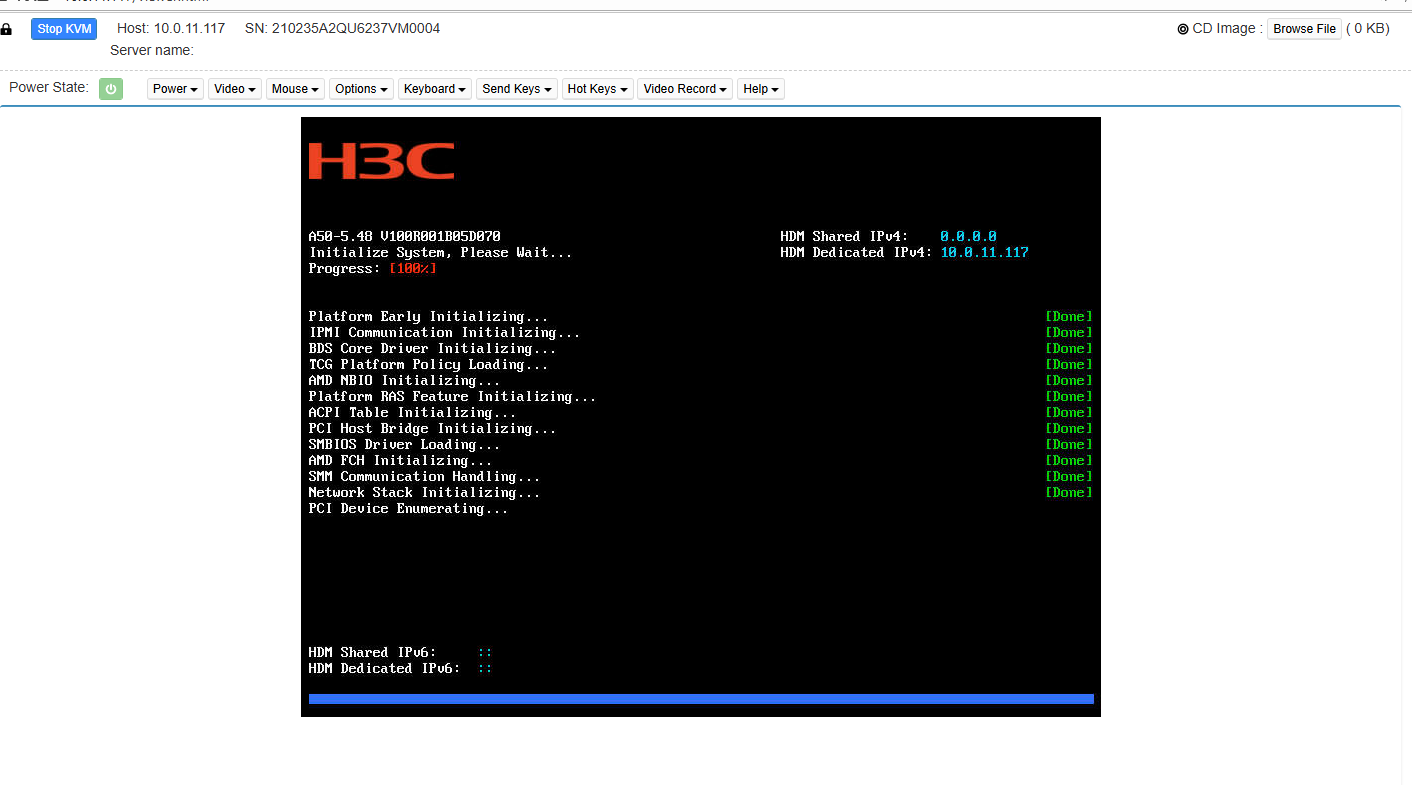

截图 POST 流程全部初始化 Done，停在PCI Device Enumerating...，没有 BIOS F2 进入提示，反复断电故障依旧。
根本原因
R4950 G5 是 AMD EPYC 平台服务器，关闭 Above 4G Decoding 后，BIOS 只能使用 4GB 以下物理地址空间分配 PCIe BAR 资源。 服务器标配多块 PCIe 设备（RAID 卡、网卡、GPU、HBA 卡等），多设备 BAR 总需求超过 4G 以下地址空间，PCIe 枚举阶段资源耗尽卡死，POST 流程中断，BIOS Setup 界面根本不会被调度出来，F2 按键完全无效。
注意：AMD 平台服务器，存在多 PCIe 扩展卡时，Above‑4G‑Decoding 不能直接关闭，关闭后大 BAR 的 PCIe 设备没有地址可以映射，直接卡死 PCI 枚举阶段。你目标是内核驱动分配 4G 以内 DMA 地址，这个 BIOS 选项并不是实现该需求的正确手段。
恢复处理（按优先级执行）
方案 1：HDM Web 界面恢复 BIOS 出厂（优先尝试，不拆机）
- 登录 HDM 管理 Web（截图 HDM Dedicated IP：10.0.11.117）
- 菜单：BIOS 配置 → BIOS 出厂默认值 → 恢复 BIOS 出厂配置，勾选重启服务器。
⚠️注意：部分 BIOS 版本，POST 卡死阶段，HDM 下发 BIOS 恢复配置会不生效；如果下发后重启故障依旧，直接走物理清空 CMOS。
方案 2：物理清空 CMOS（该场景必可恢复，拆机操作）
会清空全部 BIOS 自定义参数，硬盘业务数据完全不受影响。
- 服务器下电，拔掉全部电源线，长按机箱电源键 10s 释放主板残余电量。
- 打开机箱盖板，找到主板 CLR_CMOS 跳线（R4950 G5 主板丝印 CLRTC）。
- 跳线帽短接 CLR_CMOS 针脚 5‑10 秒，复原跳线帽；或者取下主板 CR2032 纽扣电池静置 5 分钟，装回电池。
- 接回电源线开机。
开机后 Above 4G Decoding 恢复出厂默认
Enabled，可以正常 F2 进入 BIOS，POST 流程正常跑完。
重要：业务需求替代方案（不要再次关闭 Above4G Decoding）
用户需求：希望内核驱动分配 4G 以内 DMA 地址，不要在 BIOS 关闭 Above 4G Decoding，该选项在多 PCIe 卡 AMD 服务器上会直接启动卡死。 Linux 内核侧修改，保留 BIOS Above‑4G‑Decoding=Enable，通过内核启动参数限制 DMA 分配：
#内核增加启动参数，强制设备DMA寻址落在4G以内
dma_bits=32
该参数告诉内核驱动使用 32bit DMA 地址（<4G），不需要修改 BIOS 的 Above4G 解码选项，规避 PCIe 资源耗尽卡死故障。
补充踩坑点
- Above‑4G‑Decoding 控制的是BIOS 给 PCIe 设备分配 MMIO BAR 高位内存窗口，不是内核 DMA 地址；二者概念完全不一样，修改 BIOS 选项不能实现你的 DMA 目标，还会引发启动卡死。
- 如果服务器配置 GPU、RAID 卡、万兆网卡多块扩展卡，严禁把 Above4G Decoding 设置为 Disabled，AMD EPYC 平台极易 PCI 枚举卡死。
- 恢复 BIOS 后建议把服务器 BIOS、HDM 固件升级到 H3C 官网最新 A50‑5.xx 版本，修复部分老版本 PCIe 资源分配固件缺陷。
验证命令（恢复进系统之后）
#查看内核DMA掩码是否生效
cat /proc/iomem
dmesg | grep dma_bits- 2026-09-03回答
- 评论(0)
- 举报
-
(0)
