AC+Fit‑AP 纳管绿洲 / 云简 Portal 一键上网故障分析

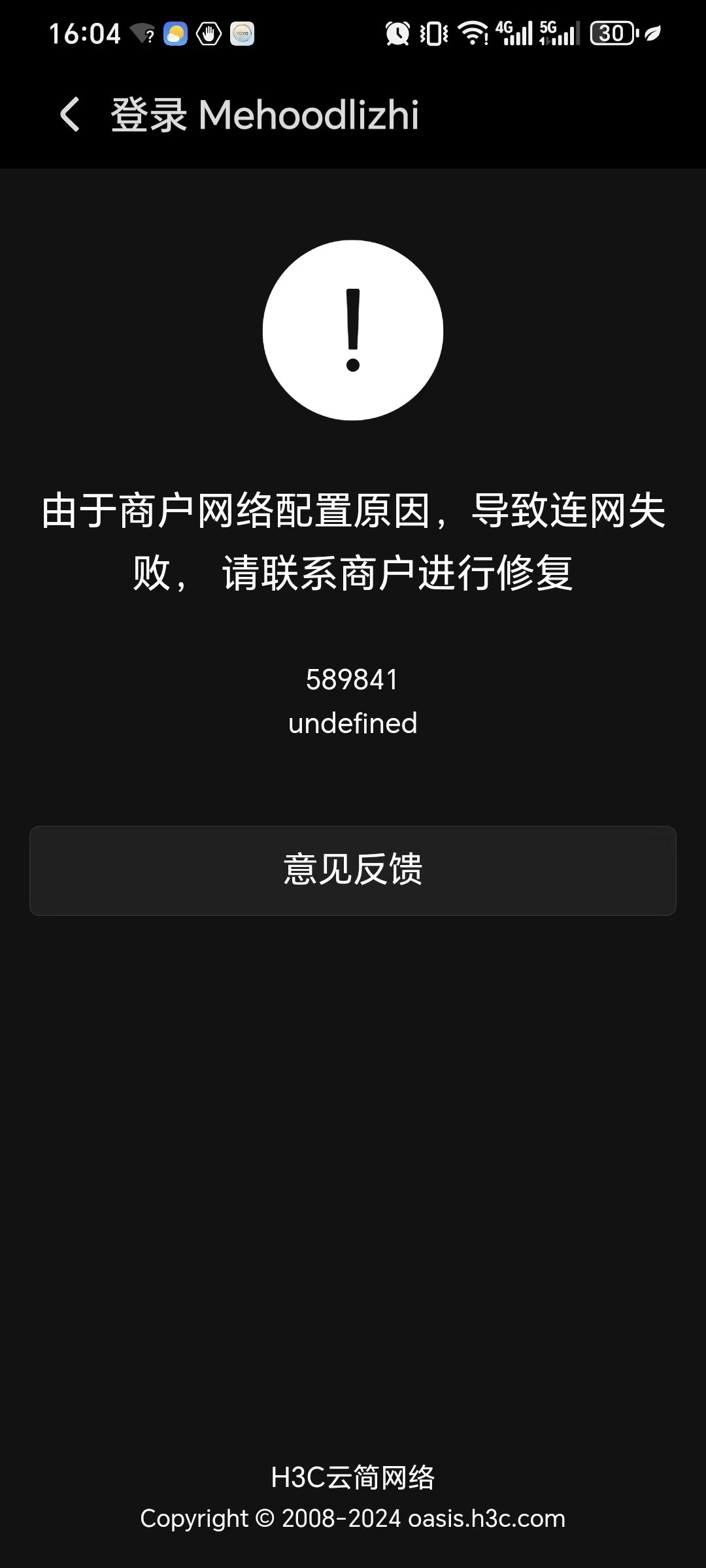

现象：Portal 页面正常弹出，提交一键上网一直卡在【正在认证，请稍候…】，终端无法上线；偶现提示 “由于商户网络配置原因，导致连网失败”H3C。 关键区分：页面能正常加载 = 终端可以访问oasisauth.h3c.com；卡认证提交代表：云端认证完成后，绿洲平台向 AC 下发 Portal 回调报文失败，AC 没有收到认证授权指令，并不是终端到云认证页面网络不通。

前置确认你已经核查项：

1. display cloud‑management state：AC 上云状态Established ✔
2. display portal web‑server xxx：oasisauth 服务器 IPv4 状态 Up ✔
3. template_id 模板 ID 与平台完全一致，模板已发布 ✔
4. service‑template 配置：portal enable method direct、portal domain cloud、portal apply web‑server xxx ✔

核心故障根因清单（按现场出现概率从高到低）

① Portal Free‑Rule 放行缺失（最高概率）

虽然页面可以弹出来，但绿洲回调报文、云端回包源 IP 没有被 free‑rule 放通。 终端未认证前，仅放通oasisauth.h3c.com域名还不够；云端 Portal 回调报文源 IP 是绿洲认证服务器公网 IP，必须加入 portal free‑rule，否则回调报文被 AC 的 Portal 拦截丢弃，云平台完成认证，但 AC 收不到回调，页面永远转圈等待 NAS 应答，终端无法上线。

⚠️注意：云简 / 绿洲纳管场景，部分老版本 AC不会自动生成完整 free‑rule，需要手动补齐放行 oasisauth 地址段。 核查命令：

正确配置示例：

② AC 与绿洲 Portal 交互密钥不匹配

绿洲云认证是 oauth 模式，AC 上portal web‑server视图下存在key密钥；密钥是云平台与 AC 之间签名校验用；页面可以正常跳转，但签名校验失败时，云端回调过来的报文 AC 直接丢弃，表现就是页面转圈无结果H3C。 关键点：AC 纳管绿洲，密钥由云平台自动下发；如果曾经手动修改过 portal web‑server 下的key，会造成两边密钥不一致。

核查：

看是否存在手动配置的key xxx，如果有，删掉，交由 cloud‑management 自动同步密钥。

③ AAA 域cloud配置缺失 / 异常

service‑template 调用portal domain cloud，该 ISP 域必须正确绑定 RADIUS 方案；绿洲一键上网不需要外部 RADIUS，但域内必须配置正确，否则 AC 收到回调后无法处理用户上线。

要求：域 cloud 必须存在，不要手动删除 cloud 域，cloud 域由云管理自动维护。如果被人为改动，删除 domain cloud，AC 重新上云会自动重建该域。

④ AC 版本缺陷（V7 老版本绿洲 portal 回调 BUG）

部分早期 V7 版本存在：web‑server 状态 Up，TCP 连通正常，但 oauth 回调报文解析失败，无任何用户上线记录。现象完全匹配：页面正常，提交认证卡住。

建议：AC 升级到云简适配推荐稳定版本；同时 AP 版本与 AC 配套。

⑤ 中间网络设备防火墙拦截云端回调报文

终端访问 oasisauth 是终端主动出公网；回调报文是oasisauth.h3c.com主动公网入方向访问 AC 公网 / 出口 IP。 如果 AC 在内网，NAT 设备、防火墙没有放行来自公网 oasisauth 服务器访问 AC 的 Portal 回调端口，回调报文被防火墙丢弃，页面持续转圈。 注意：不是终端访问互联网，是云端服务器主动回包访问 AC，很多现场只放通终端出网，忽略入方向回调。

⑥ 平台侧模板绑定错误

模板 ID 一致，但无线服务没有真正绑定该认证模板；平台页面显示绑定，实际下发到 AC 的无线服务模板没有关联该 templateId；重新编辑站点无线服务，重新选择认证模板，保存发布，等待配置同步完成。

AC 侧深度定位调试命令（现场执行）

1. 查看 Portal 认证错误记录，看回调报文是否到达 AC

2. 查看 portal 报文统计，看 extend‑auth‑server 的收发包，云端回调报文是否收到

观察：Response 报文计数是否上涨；如果 Request 涨、Response 不涨，回调报文根本没有抵达 AC。

3. 开启调试（业务低峰执行）

复现认证操作，看 AC 是否收到来自 oasisauth 的 oauth 回调报文。

区分是平台侧故障还是本地 AC 网络配置故障判断方法

1. 如果display portal packet statistics extend‑auth‑server cloud，复现认证时，没有收到云端回调报文： → 90% 是本地网络：free‑rule 没放通 / NAT 防火墙拦截云端主动回调报文，不是绿洲平台服务故障。
2. 如果报文统计已经收到回调报文，但是 auth‑error‑record 存在签名校验失败、报文解析错误： → AC 侧密钥、版本、ISP 域问题。
3. 如果报文统计有收到回调，无报错，但用户不上线：核查isp domain cloud域配置。
4. 只有确认报文已经抵达 AC，且 AC 调试日志收到合法回调报文，用户依旧无法上线，才需要提交 400，怀疑绿洲后台认证服务异常。

应急 & 恢复操作步骤（顺序执行）

1. 检查并补全 portal free‑rule 放行oasisauth.h3c.com的公网 IP；
2. 删除 portal web‑server 视图下手动配置的key，交由云管理自动同步密钥；
3. 核查isp domain cloud域，不要手动修改，异常则删除，等待云管理重建；
4. 平台侧：编辑无线服务，重新选择一键上网模板，保存发布，等待配置全部同步 AC；
5. 核查出口防火墙 / NAT，允许 oasisauth 服务器可以回访问 AC；
6. 若以上全部无效，升级 AC 到云简平台适配 V7 稳定版本。

给 400 工单可直接复制故障摘要

组网：AC+Fit‑AP，AC 纳管绿洲oasis.h3c.com，使用云平台一键上网 Portal 认证。 现象：终端连接 SSID，Portal 认证页面可以正常弹出；点击一键上网提交后页面一直卡在 “正在认证，请稍候…”，终端无法上线，偶现提示 “由于商户网络配置原因，导致连网失败”。AC 上 SSID 在线用户数为 0。 已排查：

1. display cloud‑management state状态 Established，AC 上云正常；
2. display portal web‑server绿洲认证服务器oasisauth.h3c.com状态 IPv4 status:Up；
3. AC 上 portal web‑server 的 url‑parameter template_id value 和云平台模板 ID 完全一致，模板状态已发布；
4. wlan service‑template 配置完整：portal enable method direct、portal domain cloud、portal apply web‑server xxx；
5. 平台侧重新发布模板，故障依旧。

疑问：页面正常加载，但是提交认证后云端回调无法完成上线；需要协助确认是平台侧 oasisauth 认证回调服务异常，还是设备配置 / 版本问题。 附带信息：AC 型号、固件版本，display portal auth‑error‑record all、display portal packet statistics extend‑auth‑server cloud输出。

你遇到的这个问题，不是云平台认证服务本身的问题，根本原因通常在于 AC与终端之间的通信链路不通。

能弹出认证页面，说明终端到云平台的连接是正常的，问题出在“提交认证”这最后一步。在本地转发模式下，云平台认证服务器完成认证后，需要通知终端去访问AC上的一个特定URL来完成上线流程。如果终端无法访问到AC的这个地址，就会一直卡在“正在认证”状态，并最终提示“由于商户网络配置原因，导致连网失败”。

 关键排查与配置项

请按以下步骤逐一排查和配置：

1. 配置 portal client-gateway interface：这是解决该问题的核心命令。

   • 作用：此命令用于在本地转发场景下，向终端通告AC的IP地址，确保终端能与AC正常通信。

   • 操作：在AC的系统视图下执行：

     text

     portal client-gateway interface vlan-interface xxx

   • 关键点：这里的 vlan-interface xxx 必须是终端所在业务VLAN的三层接口，且该接口已配置IP地址，能与终端互通。

2. 修正Portal Web服务器URL中的重定向地址：检查 portal web-server 配置中的 redirect_uri 参数。

   • 问题：如果该参数配置了一个终端无法访问的IP地址（如AC的内网IP或错误的公网IP），就会导致通信失败。

   • 操作：将 redirect_uri 修改为终端能够访问的AC的IP地址。在跨公网或复杂网络环境中，这可能是一个特定的公网IP或NAT后的地址。

3. 检查并放通AC的MAC地址（二层隔离场景）：如果AP上启用了二层用户隔离功能，可能会阻断终端与AC的通信。

   • 操作：在AP的配置文件（MAP文件）中，将AC的MAC地址添加到隔离白名单中，确保放行。

4. 确认终端DNS解析一致性：DNS解析不一致也可能导致问题。

   • 操作：确保无线终端获取的DNS服务器，与AC上用于解析 oasisauth.h3c.com 的DNS服务器是相同的。这样可以避免终端和AC解析到不同的服务器IP，导致认证流程中断。
