zhiliao_Gixe
九段
请按以下步骤排查：
1. AP上行口（及中间交换机）配置检查（最常见原因）
症状：全写VLAN 1能通，写业务VLAN不通。
检查：确认AP连接的物理交换机端口，以及途经的所有交换机 trunk 端口，是否允许了业务VLAN通过。
配置：AP上行口通常为Trunk，需要 port trunk permit vlan {业务VLAN ID}。
*注：AP管理VLAN（默认1）与业务VLAN都要在Trunk中放通。*
2. AP 配置下发检查
在AC上检查是否给AP下发了正确的Map文件（或者AP的本地配置）。
命令：
display wlan ap name map-configuration （看是否下发了VLAN配置）
如果是胖转瘦或特定型号，可能需要在AP模板下配置 map-configuration 或将AP的口设为Trunk并允许业务VLAN。
3. 无线服务模板配置
确认服务模板下绑定了正确的VLAN。
关键配置：
h3c
wlan service-template <模板名>
service-vlan <业务VLAN ID>
（在本地转发模式下，AC上的AP组或AP视图下通常不需要再专门写 client vlan，除非针对特定Radio覆盖，以service-template下的配置为准）。
4. DHCP 检查
确认业务VLAN的网关设备上，DHCP Server是否开启，且地址池未耗尽。
在网关设备上 debug 或抓包，看是否收到来自无线客户端的 DHCP Discover 报文。
1. AP上行口（及中间交换机）配置检查（最常见原因）
症状：全写VLAN 1能通，写业务VLAN不通。
检查：确认AP连接的物理交换机端口，以及途经的所有交换机 trunk 端口，是否允许了业务VLAN通过。
配置：AP上行口通常为Trunk，需要 port trunk permit vlan {业务VLAN ID}。
*注：AP管理VLAN（默认1）与业务VLAN都要在Trunk中放通。*
2. AP 配置下发检查
在AC上检查是否给AP下发了正确的Map文件（或者AP的本地配置）。
命令：
display wlan ap name
如果是胖转瘦或特定型号，可能需要在AP模板下配置 map-configuration 或将AP的口设为Trunk并允许业务VLAN。
3. 无线服务模板配置
确认服务模板下绑定了正确的VLAN。
关键配置：
h3c
wlan service-template <模板名>
service-vlan <业务VLAN ID>
（在本地转发模式下，AC上的AP组或AP视图下通常不需要再专门写 client vlan，除非针对特定Radio覆盖，以service-template下的配置为准）。
4. DHCP 检查
确认业务VLAN的网关设备上，DHCP Server是否开启，且地址池未耗尽。
在网关设备上 debug 或抓包，看是否收到来自无线客户端的 DHCP Discover 报文。

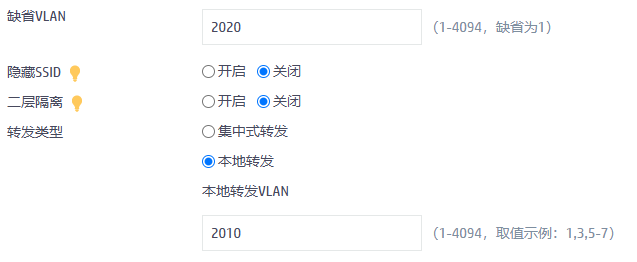

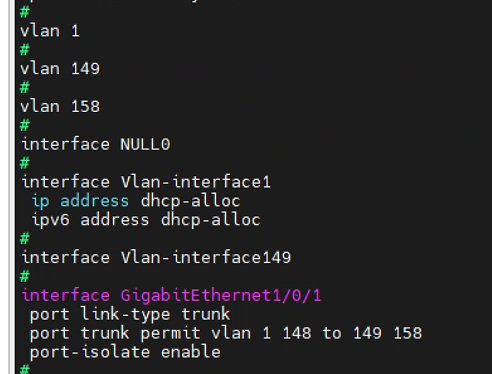

1.poe交换机配置业务vlan接口接pc可以获取到地址，证明中间通路没问题。 2.接ap的接口是trunk 也放通了业务vlan，pvid为管理vlan，目前可以正常上线管理。 3.登录到ap上看到了map下发的文件创建了对应的业务vlan，所以配置是下发到了ap。 4.设备版本比较老web ui配置ssid选择本地转发有两个vlan配置项，一个是默认vlan，一个是客户端本地转发vlan，集中转发模式就一个默认vlan配置选项。
zhiliao_fGiDuL
发表时间：17小时前
