LS 5120V2-28P-HPWR-LI交换机启动问题

您好，重新刷下版本

重新刷一下版本试试

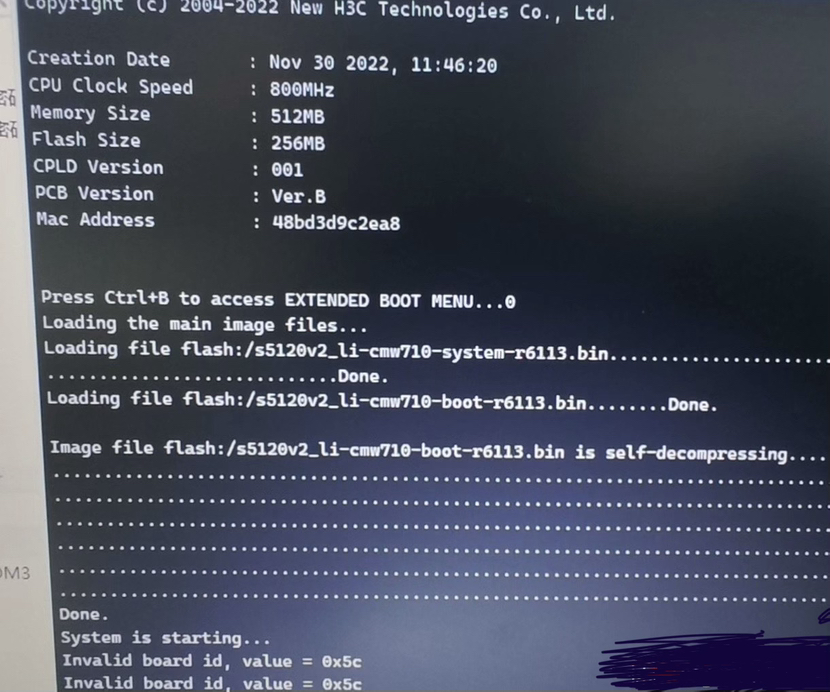

报错：Invalid board id, value = 0x5c

含义：Comware 系统加载成功，但是系统识别到的单板硬件 ID 和当前 bin 镜像内置支持的单板 ID 不匹配，拒绝初始化单板，卡在 System is starting... 你的设备型号：S5120V2-28P-HPWR-LI 当前加载镜像：s5120v2_li-cmw710-system-r6113.bin

核心根因（最常见 2 种）

1. 镜像选错（最高概率） S5120V2 系列分 LI、SI、EI 不同硬件版型，HPWR 大功率 POE 版本和普通 LI 版本硬件单板 ID 不一样。 S5120V2-28P-HPWR-LI不能直接用普通 S5120V2 LI 的 bin 包，普通 LI 镜像内的单板 ID 列表不包含 HPWR-POE 硬件的 board id 0x5c，加载后就报这个错误。

现象：bin 文件能装载、解压成功，但是启动到识别单板阶段直接报错，无法进入命令行。

2. BootWare（BootRom）版本过旧，和 R6113 系统镜像不配套，无法正确读取单板硬件 ID。

不是文件损坏，文件解压 Done，说明 bin 本身完整。

修复操作步骤（Console 口操作，Ctrl+B 进入 BootWare 菜单）

1. 交换机重启，在提示Press Ctrl+B to access EXTENDED BOOT MENU...的时候，立刻按 Ctrl+B，输入 BootWare 密码（默认为空 / Admin/h3c）进入 BootWare 菜单。

2. 进入 BootWare 后，选择文件管理，执行dir flash:查看 flash 内文件。

   • 把当前错误的s5120v2_li-cmw710-system-r6113.bin、boot 文件删除
   delete flash:/s5120v2_li-cmw710-system-r6113.bin delete flash:/s5120v2_li-cmw710-boot-r6113.bin

⚠️ 一定要下载【专门适配 S5120V2-28P-HPWR-LI】的 CMW710 镜像包，不能用普通 S5120V2 LI 镜像。

3. 通过 TFTP 上传正确配套镜像到 flash BootWare 菜单选择 TFTP 下载，电脑开启 TFTP 服务器，把正确的 system.bin + boot.bin 放到 TFTP 根目录上传。
4. 指定启动文件

5. 重启交换机，观察是否不再报Invalid board id。

备选方案：如果 flash 里还有旧的可用镜像

在 BootWare 里，直接修改启动文件，切换回升级前原来正常的旧版本 bin，设备可以直接正常启动。

很多现场升级前没有备份原镜像，就会踩这个坑。

排查验证要点

1. 核对版本说明书：下载 R6113 的版本 ReleaseNote，查看硬件支持列表，确认包是否包含S5120V2-28P-HPWR-LI；如果版本说明里没有这个 HPWR 型号，镜像一定不适用。
2. 区分型号：
   • S5120V2-28P-LI（普通 POE，非 HPWR）
   • S5120V2-28P-HPWR-LI（大功率 POE，单板硬件 ID 不同） 两者镜像不能混用，这就是 0x5c 报错的根本。

极端情况

更换正确镜像后仍然报Invalid board id：

• CPLD 版本过低（截图 CPLD Version:001，比较老），需要在 BootWare 升级 CPLD 固件，联系 H3C400 获取 CPLD 固件。
• 单板硬件损坏（极少），硬件 ID 读取异常。

快速避坑提醒

❌ 不要继续反复重启，反复加载这个不匹配的镜像，不会自动修复。 ✅ 必须用 Console 进入 BootWare，更换适配 HPWR-LI 的系统 bin 包
