华三MSR830划分多个WAN
14小时前提问
- 0关注
- 0收藏，61浏览
zhiliao_Gixe
九段
华三MSR830划分多个WAN（物理接口或子接口），采用“零段”（疑似指不使用VLAN或纯三层路由口）的关键配置步骤如下：
1. 确认前置条件
请确认您的MSR830具体型号（如MSR830-10[BHI]-WINET），部分型号需切换“WAN/LAN可变端口”的模式。

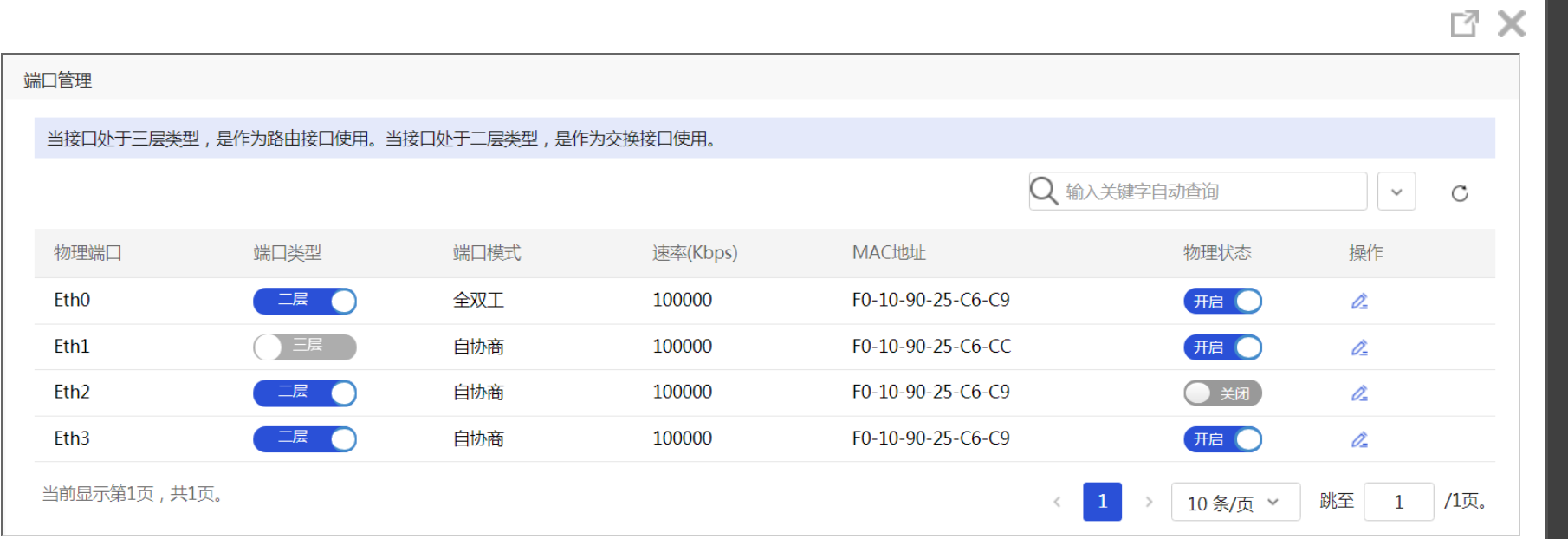

2. 将物理口设置为纯三层模式（关键）
如果接口默认是交换模式（属于VLAN 1），需将其转为路由口：
shell
以 GE0 为例
interface GigabitEthernet 0
port link-mode route # 切换为三层路由模式
description To_ISP_1
ip address 202.100.1.1 255.255.255.252
配置第二个WAN口 GE1
interface GigabitEthernet 1
port link-mode route
description To_ISP_2
ip address 202.100.2.1 255.255.255.252
3. 配置等价路由或策略路由
为了让两个WAN口都能通，需配置两条默认路由：
shell
ip route-static 0.0.0.0 0 202.100.1.2 # 下一跳是ISP1的网关
ip route-static 0.0.0.0 0 202.100.2.2 # 下一跳是ISP2的网关
注： 如果您指的“零段”是IP地址段的特殊规划，请提供更详细的组网需求。
1. 确认前置条件
请确认您的MSR830具体型号（如MSR830-10[BHI]-WINET），部分型号需切换“WAN/LAN可变端口”的模式。
2. 将物理口设置为纯三层模式（关键）
如果接口默认是交换模式（属于VLAN 1），需将其转为路由口：
shell
以 GE0 为例
interface GigabitEthernet 0
port link-mode route # 切换为三层路由模式
description To_ISP_1
ip address 202.100.1.1 255.255.255.252
配置第二个WAN口 GE1
interface GigabitEthernet 1
port link-mode route
description To_ISP_2
ip address 202.100.2.1 255.255.255.252
3. 配置等价路由或策略路由
为了让两个WAN口都能通，需配置两条默认路由：
shell
ip route-static 0.0.0.0 0 202.100.1.2 # 下一跳是ISP1的网关
ip route-static 0.0.0.0 0 202.100.2.2 # 下一跳是ISP2的网关
注： 如果您指的“零段”是IP地址段的特殊规划，请提供更详细的组网需求。

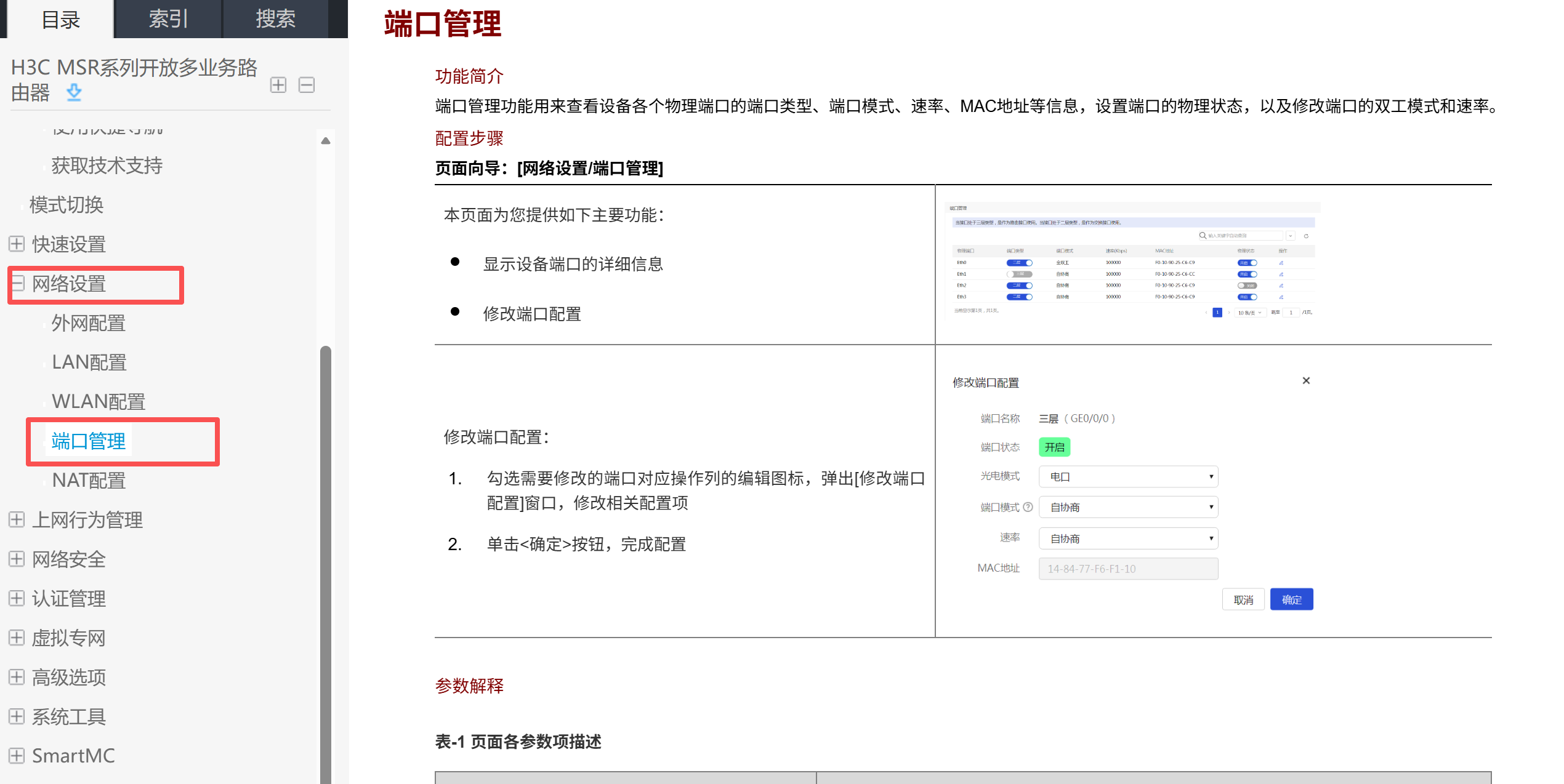

一、Web 配置步骤（推荐）
- 进入场景定义，开启多 WAN 模式
导航：
网络设置 → 外网配置 → 场景定义
- 场景：选择 多 WAN 场景
- 把需要做外网的物理口勾选为线路 1、线路 2…（最多 4 条线路）
原本是 LAN 的接口，选为 WAN 线路后，该接口会从 LAN 交换组剥离，变为三层 WAN 口。 应用保存。
- 每条 WAN 线路配置上网参数（静态 IP/PPPoE/DHCP）
外网配置 → WAN配置，分别编辑每一条 WAN 线路：
- 连接方式：静态 IP / PPPoE 拨号 / DHCP 获取
- 填写运营商给的 IP、掩码、网关、DNS，PPPoE 填账号密码。
- 配置多 WAN 调度策略（核心）
外网配置 → 修改多WAN策略，4 种模式二选一： | 模式 | 适用场景 | |---|---| | 平均分配负载分担 | 多条同带宽同运营商 | | 带宽比例负载分担 | 带宽不一样，按带宽权重分流 | | 基于运营商的负载分担 | 电信 / 联通 / 移动不同运营商，需要导入运营商地址库 | | 主备备份模式 | 一条主链路，其余做备份；主断自动切备份 |
重要：开启NQA 链路探测，检测线路是否真的断网，防止网关在线但外网不通不切换。
- LAN 侧保持不变，内网网段网关在 LAN 接口。
二、两种实现方式区别
- WiNet 自带多 WAN（Web 外网配置） 简单，适合出口场景，支持链路探测、主备、带宽负载，普通上网、办公出口优先选这个。
- 传统策略路由（命令行） 适合精细控制：指定某网段走 WAN1，另外网段走 WAN2；可以配合 ACL。
⚠️注意：开启 WiNet 多 WAN 后，不建议自己手工大量写策略路由，两套机制容易冲突。精细选路建议在 Web 的【高级选项‑策略路由】页面配置，不要命令行混用。
三、关键坑点
- 接口一旦设置为 WAN，会退出 LAN 交换组，不能再接内网终端；不要把接内网的口选成 WAN。
- 多 WAN 模式下，设备会自动生成多条缺省路由；不要再手动加静态默认路由，会冲突。
- 主备模式一定要打开 NQA 探测；只看接口 UP/down 不靠谱（光猫死机接口还是 UP，但上不了网）。
- 做 NAT：WiNet 多 WAN 场景，NAT 会自动在所有 WAN 线路开启，不需要手工接口下 nat outbound。
四、常用查看诊断命令
#查看WAN线路状态
display wan interface
#查看NQA探测结果
display nqa results
#查看路由表，看多条默认路由
display ip routing‑table
#查看多WAN策略配置
display wanet multi‑wan policy
五、简单故障排查
- WAN 口配置完获取不到 IP：确认网线、运营商设备；确认接口已经被划分成 WAN 线路。
- 链路切换不生效：检查 NQA 探测对象是否可达，探测超时阈值合理。
- 部分网站访问慢 / 跨运营商卡顿：建议开启【基于运营商负载分担】并导入运营商地址库。
