S7600交换机QINQ问题

2019-01-10提问
  • 0关注
  • 0收藏,257浏览
粉丝:0人 关注:0人

问题描述:

S7600下接了一个交换机A的1口,

交换机A1口的配置:port trunk permit vlan 1001 2001 3001 4001.

在S7600上如何配置,可以让1001,2001,3001打上1000的外层标签,4001直接透传。


组网及组网描述:

S7600下接了一个交换机A的1口,

交换机A1口的配置:port trunk permit vlan 1001 2001 3001 4001.

在S7600上如何配置,可以让1001,2001,3001打上1000的外层标签,4001直接透传。


最佳答案

粉丝:30人 关注:0人

以下案例满足需求:

VLAN透传配置举例

1. 组网需求

·              某公司的两个分支机构Site 1和Site 2通过运营商网络进行通信,该公司各业务使用的VLAN为VLAN 10~50和VLAN 3000,其中VLAN 3000为企业专线VLAN。

·              PE 1和PE 2为运营商网络的边缘设备。

·              通过配置,使公司使用的VLAN 10~50利用运营商提供的VLAN 100实现互通,VLAN 3000不利用运营商提供的VLAN就能实现互通。

2. 组网图

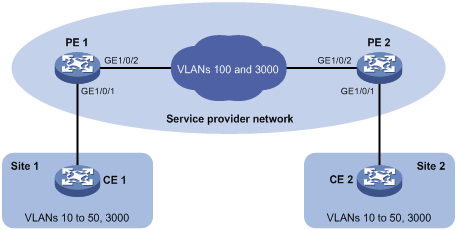

图1-4 VLAN透传配置组网图

3. 配置步骤

(1)      配置PE 1

·              配置端口GigabitEthernet1/0/1

# 配置端口为Trunk端口,且允许VLAN 100、VLAN 3000的报文通过。

<PE1> system-view

[PE1] interface gigabitethernet 1/0/1

[PE1-GigabitEthernet1/0/1] port link-type trunk

[PE1-GigabitEthernet1/0/1] port trunk permit vlan 100 3000

# 配置端口的缺省VLAN为VLAN 100。

[PE1-GigabitEthernet1/0/1] port trunk pvid vlan 100

# 使能端口的QinQ功能。

[PE1-GigabitEthernet1/0/1] qinq enable

# 配置端口对VLAN 3000的报文进行透传。

[PE1-GigabitEthernet1/0/1] qinq transparent-vlan 3000

[PE1-GigabitEthernet1/0/1] quit

·              配置端口GigabitEthernet1/0/2

# 配置端口为Trunk端口,且允许VLAN 100和VLAN 3000的报文通过。

[PE1] interface gigabitethernet 1/0/2

[PE1-GigabitEthernet1/0/2] port link-type trunk

[PE1-GigabitEthernet1/0/2] port trunk permit vlan 100 3000

[PE1-GigabitEthernet1/0/2] quit

(2)      配置PE 2

·              配置端口GigabitEthernet1/0/1

# 配置端口为Trunk端口,且允许VLAN 100、VLAN 3000的报文通过。

<PE2> system-view

[PE2] interface gigabitethernet 1/0/1

[PE2-GigabitEthernet1/0/1] port link-type trunk

[PE2-GigabitEthernet1/0/1] port trunk permit vlan 100 3000

# 配置端口的缺省VLAN为VLAN 100。

[PE2-GigabitEthernet1/0/1] port trunk pvid vlan 100

# 使能端口的QinQ功能。

[PE2-GigabitEthernet1/0/1] qinq enable

# 配置端口对VLAN 3000的报文进行透传。

[PE2-GigabitEthernet1/0/1] qinq transparent-vlan 3000

[PE2-GigabitEthernet1/0/1] quit

·              配置端口GigabitEthernet1/0/2

# 配置端口为Trunk端口,且允许VLAN 100和VLAN 3000的报文通过。

[PE2] interface gigabitethernet 1/0/2

[PE2-GigabitEthernet1/0/2] port link-type trunk

[PE2-GigabitEthernet1/0/2] port trunk permit vlan 100 3000

[PE2-GigabitEthernet1/0/2] quit

(3)      配置公共网络设备

配置运营商网络中PE 1到PE 2之间路径上的设备端口都允许VLAN 100和VLAN 3000的报文携带VLAN Tag通过,且这些端口的MTU值至少为1504字节。




1 个回答
zhiliao_dPyV6 知了小白
粉丝:0人 关注:0人

不需要所有vlan的都打上pvid的标签。有没有v7版的灵活qinq的配置例子呢

之前看到有v5的

上面的就是V7的

知了知了 发表时间:2019-01-10
