S10508-V 上是否可以做基于IP 地址的端口镜像

2017-11-13提问
  • 0关注
  • 0收藏,897浏览
0

问题描述:

S10508-V 上是否可以做基于IP 地址的端口镜像

最佳答案

0

看下官网手册上的流镜像配置。

暂无评论

1 个回答
0

流镜像典型配置举例

1. 组网需求

·     某公司内的各部门之间使用不同网段的IP地址,其中市场部和技术部分别使用192.168.1.0/24和192.168.2.0/24网段,该公司的工作时间为每周工作日的8点到18点。

·     通过配置流镜像,使Server可以监控技术部访问互联网的WWW流量,以及技术部在工作时间发往市场部的IP流量。

2. 组网图

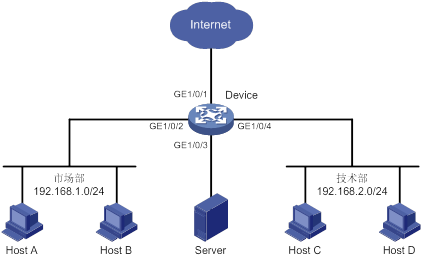

图2-1 流镜像典型配置组网图



3. 配置步骤

定义工作时间:创建名为work的时间段,其时间范围为每周工作日的8点到18点。

<Device> system-view

[Device] time-range work 8:00 to 18:00 working-day

创建ACL 3000,并定义如下规则:匹配技术部访问WWW的报文,以及在工作时间由技术部发往市场部的IP报文。

[Device] acl advanced 3000

[Device-acl-ipv4-adv-3000] rule permit tcp source 192.168.2.0 0.0.0.255 destination-port eq www

[Device-acl-ipv4-adv-3000] rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255 time-range work

[Device-acl-ipv4-adv-3000] quit

创建流分类tech_c,并配置报文匹配规则为ACL 3000。

[Device] traffic classifier tech_c

[Device-classifier-tech_c] if-match acl 3000

[Device-classifier-tech_c] quit

创建流行为tech_b,并配置流镜像到接口GigabitEthernet1/0/3。

[Device] traffic behavior tech_b

[Device-behavior-tech_b] mirror-to interface gigabitethernet 1/0/3

[Device-behavior-tech_b] quit

创建QoS策略tech_p,在策略中为流分类tech_c指定采用流行为tech_b。

[Device] qos policy tech_p

[Device-qospolicy-tech_p] classifier tech_c behavior tech_b

[Device-qospolicy-tech_p] quit

将QoS策略tech_p应用到接口GigabitEthernet1/0/4的入方向上。

[Device] interface gigabitethernet 1/0/4

[Device-GigabitEthernet1/0/4] qos apply policy tech_p inbound

[Device-GigabitEthernet1/0/4] quit

4. 验证配置

配置完成后,用户可以通过Server监控技术部访问互联网的WWW流量,以及技术部在工作时间发往市场部的IP流量。
