S6520支持几组镜像端口

2017-11-27提问
  • 0关注
  • 0收藏,801浏览
0

问题描述:

我配置了2组镜像口都正常,但是配第3组时提示我,难道只支持2组吗?

Monitor resources are insufficient.

组网及组网描述:

Mirroring group 1: Type: Local

 Status: Active

 Mirroring port: Ten-GigabitEthernet1/0/1 Both Ten-GigabitEthernet2/0/1 Both

 Monitor port: Ten-GigabitEthernet1/0/4

 Mirroring group 2: Type: Local

 Status: Active

 Mirroring port: Ten-GigabitEthernet2/0/1 Both Ten-GigabitEthernet2/0/2 Both

 Monitor port: Ten-GigabitEthernet2/0/4



最佳答案

已采纳
0

最大支持4个单向资源,1和2都是both,已经占用4个啦。。。


看看这个案例能否实现需求?


1. 组网需求

三个部门ABC分别使用Ten-GigabitEthernet1/0/1Ten-GigabitEthernet1/0/3端口接入DeviceA,现要求通过镜像功能,使三台数据检测设备ServerAServerBServerC都能够对三个部门发送和接收的报文进行镜像。

2. 组网图

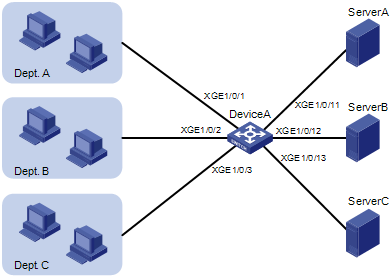

图1-6 利用远程镜像VLAN实现本地镜像支持多个目的端口组网图



3. 配置步骤

# 创建远程源镜像组1

<DeviceA> system-view

[DeviceA] mirroring-group 1 remote-source

# 将接入部门ABC的三个端口配置为远程源镜像组1的源端口。

[DeviceA] mirroring-group 1 mirroring-port ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/3 both

# 将设备上任意未使用的端口(此处以Ten-GigabitEthernet1/0/5为例)配置为镜像组1的反射口。

[DeviceA] mirroring-group 1 reflector-port ten-gigabitethernet 1/0/5

This operation may delete all settings made on the interface. Continue? [Y/N]:y

# 创建VLAN10作为镜像组1的远程镜像VLAN,并将接入三台数据检测设备的端口加入VLAN10

[DeviceA] vlan 10

[DeviceA-vlan10] port ten-gigabitethernet 1/0/11 to ten-gigabitethernet 1/0/13

[DeviceA-vlan10] quit

# 配置VLAN10作为镜像组1的远程镜像VLAN

[DeviceA] mirroring-group 1 remote-probe vlan 10


嗯,已经按这个配了,谢谢

lnh999 发表时间:2017-11-27
2 个回答
0


一个芯片4组,both方向算两组。

0

应该是一个芯片只支持两个镜像组。

你镜像组1加入了接口g2/0/1,镜像组2加入了接口g2/0/2,这样就把镜像资源占用完了。
