请教交换机如何在每一个VLAN if下面配置DHCP

  • 0关注
  • 1收藏,1150浏览
粉丝:0人 关注:0人

问题描述:

交换机S7006上面准备配置两个VLAN ,VLAN 100和VLAN 200 ,想在VLAN 100里面配置一个DHCP地址池,让整个网络中的VLAN 100中的主机和终端获取到IP地址掩码网关DNS,请问要如何操作呢?

最佳答案

已采纳
墨峰 九段
粉丝:51人 关注:6人

 动态分配地址典型配置举例

1. 组网需求

·     作为DHCP服务器的Switch A为网段10.1.1.0/24中的客户端动态分配IP地址,该地址池网段分为两个子网网段:10.1.1.0/25和10.1.1.128/25;

·     Switch A的两个VLAN接口,VLAN接口10和VLAN接口20的地址分别为10.1.1.1/25和10.1.1.129/25;

·     10.1.1.0/25网段内的地址租用期限为10天12小时,域名后缀为***.***,DNS服务器地址为10.1.1.2/25,WINS服务器地址为10.1.1.4/25,网关的地址为10.1.1.126/25;

·     10.1.1.128/25网段内的地址租用期限为5天,域名后缀为***.***,DNS服务器地址为10.1.1.2/25,无WINS服务器地址,网关的地址为10.1.1.254/25。

2. 组网图

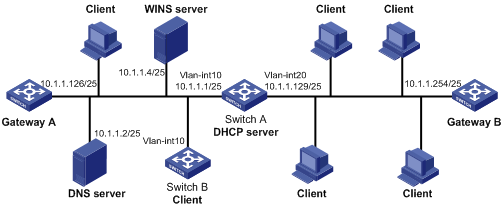

图2-4 DHCP组网图



3. 配置步骤

(1)     配置端口属于VLAN及对应VLAN接口的IP地址(略)

(2)     配置DHCP服务

# 开启DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置VLAN接口10和VLAN接口20工作在DHCP服务器模式。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] dhcp select server

[SwitchA-Vlan-interface10] quit

[SwitchA] interface vlan-interface 20

[SwitchA-Vlan-interface20] dhcp select server

[SwitchA-Vlan-interface20] quit

# 配置不参与自动分配的IP地址(DNS服务器、WINS服务器和网关地址)。

[SwitchA] dhcp server forbidden-ip 10.1.1.2

[SwitchA] dhcp server forbidden-ip 10.1.1.4

[SwitchA] dhcp server forbidden-ip 10.1.1.126

[SwitchA] dhcp server forbidden-ip 10.1.1.254

# 配置DHCP地址池1,用来为10.1.1.0/25网段内的客户端分配IP地址和网络配置参数。

[SwitchA] dhcp server ip-pool 1

[SwitchA-dhcp-pool-1] network 10.1.1.0 mask 255.255.255.128

[SwitchA-dhcp-pool-1] expired day 10 hour 12

[SwitchA-dhcp-pool-1] domain-name ***.***

[SwitchA-dhcp-pool-1] dns-list 10.1.1.2

[SwitchA-dhcp-pool-1] gateway-list 10.1.1.126

[SwitchA-dhcp-pool-1] nbns-list 10.1.1.4

[SwitchA-dhcp-pool-1] quit

# 配置DHCP地址池2,用来为10.1.1.128/25网段内的客户端分配IP地址和网络配置参数。

[SwitchA] dhcp server ip-pool 2

[SwitchA-dhcp-pool-2] network 10.1.1.128 mask 255.255.255.128

[SwitchA-dhcp-pool-2] expired day 5

[SwitchA-dhcp-pool-2] domain-name ***.***

[SwitchA-dhcp-pool-2] dns-list 10.1.1.2

[SwitchA-dhcp-pool-2] gateway-list 10.1.1.254

[SwitchA-dhcp-pool-2] quit


教科书一样的回答,很详细

TL张含笑 发表时间:2019-03-29

配置的两个地址池之后,不需要和对应的VLAN进行绑定吗

弱逼食人喵 发表时间:2019-03-29

用户终端接在哪个vlan中,会到相应vlan去获取地址,discover报文是二层转发到设备上的。

墨峰 发表时间:2019-03-29

你好,我还是不太理解

弱逼食人喵 发表时间:2019-07-30
