H3C S2610交换机flash 格式化后如何恢复应用系统？

通过以太网口利用TFTP完成加载

2. 加载主机软件

图6 利用TFTP完成加载

第一步：如‎图6所示，交换机通过以太网口与TFTP Server相连，通过配置口与配置计算机相连。

第二步：在TFTP Server上运行服务器程序，指定需要加载的程序所在的文件路径。

第三步：在配置计算机上运行超级终端，启动交换机，如果需要对主机软件进行加载，则在进入BOOT菜单，系统出现提示“Enter your choice(0-9):”后，键入“3”后回车，进入主机软件加载菜单。

==========================<Enter Ethernet SubMenu>==========================

|Note:the operating device is flash                                        |

|<1> Download Application Program To SDRAM And Run                         |

|<2> Update Main Application File                                          |

|<3> Update Backup Application File                                        |

|<4> Update Secure Application File                                        |

|<5> Modify Ethernet Parameter                                             |

|<0> Exit To Main Menu                                                     |

|<Ensure The Parameter Be Modified Before Downloading!>                    |

============================================================================

Enter your choice(0-5):

第四步：在主机软件加载菜单中，键入5，选择采用TFTP协议完成主机软件加加载，回车后，用户需要根据实际情况，设置TFTP协议的相关参数（假定文件名为S2610.bin）：

==========================<ETHERNET PARAMETER SET>==========================

|Note:       '.' = Clear field.                                            |

|            '-' = Go to previous field.                                   |

|          Ctrl+D = Quit.                                                  |

============================================================================

Protocol (FTP or TFTP) :tftp

Load File Name         :host

                       :S2610.bin

Target File Name       :target

                       :S2610.bin

Server IP Address      :192.168.1.1

Local IP Address       :192.168.1.253

Gateway IP Address     :0.0.0.0

第五步：完成以上信息的输入后，键入2，系统开始文件下载。当系统完成操作后，终端界面出现如下提示信息，表明加载成功：

Loading.....................................................................

...............Done!

Updating File flash:/ S2610.bin....... ..............Done!

B.3 远程加载

用户可以通过Telnet远程登录到交换机上，利用FTP或TFTP，实现主机软件的远程加载。

B.3.1 通过FTP实现远程加载

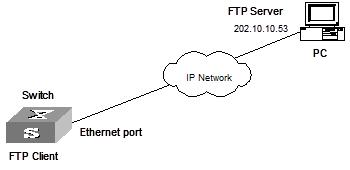

如图7所示，FTP Server与配置计算机是同一台计算机。用户通过Telnet远程登录到交换机上，执行FTP命令，从远程的FTP Server上（假定IP地址为202.10.10.53）下载主机程序S2610.bin。

图7 通过FTP实现远程加载

第一步：通过FTP的相关命令将软件下载到本地交换机上。

<H3C> ftp 202.10.10.53

Trying ...

Press CTRL+K to abort

Connected.

220 WFTPD 2.0 service (by Texas Imperial Software) ready for new user

User(none):admin

331 Give me your password, please

Password:

230 Logged in successfully

[ftp] binary

200 Type is Image (Binary)

[ftp] get S2610.bin

[ftp] bye

第二步：

在交换机上升级主机软件。

<H3C> boot-loader file S2610.bin slot 1 main

<H3C> display boot-loader

Slot 1

 Current boot app is:  flash:/ S2610.bin

 Next main boot app is:  flash:/ S2610.bin

 Next backup boot app is:  flash:/ S2610_bak.bin

第三步：重新启动交换机。

<H3C> reboot

通过以上操作即可完成主机软件的加载。

需要注意的是：

·              加载主机软件必须通过reboot命令重启交换机后才能使加载成功。

·              如果Flash空间不够，可以先删除Flash中的无用文件，再进行软件的下载。

·              在加载过程中不可断电。

B.3.2 通过TFTP实现远程加载

通过TFTP远程加载的方式和FTP类似，不同之处仅在于将软件远程下载到交换机上时使用的是TFTP协议，交换机只能作为TFTP Client。
