H3C-S5500-34C-HI

5500-HI是支持IRF堆叠的，一定是操作问题：

http://www.h3c.com/cn/d_201609/955412_30005_0.htm#_Toc462317490

IRF典型配置举例（LACP MAD检测方式）

1. 组网需求

由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。

2. 组网图

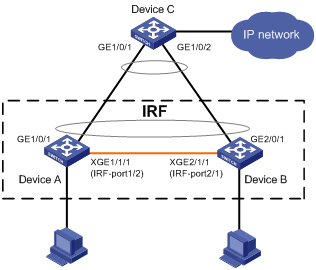

图1-13 IRF典型配置组网图（LACP MAD检测方式）

3. 配置思路

·     Device A提供的接入端口数目已经不能满足网络需求，需要另外增加一台设备Device B。（本文以两台设备组成IRF为例，在实际组网中可以根据需要，将多台设备组成IRF，配置思路和配置步骤与本例类似）

·     鉴于第二代智能弹性架构IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建接入层（即在Device A和Device B上配置IRF功能）。

·     为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为接入层设备较多，我们采用LACP MAD检测。

4. 配置步骤

(1)     配置设备编号

# Device A保留缺省编号为1，不需要进行配置。

# 在Device B上将设备的成员编号修改为2。

<DeviceB> system-view

[DeviceB] irf member 1 renumber 2

Warning: Renumbering the switch number may result in configuration change or loss. Continue? [Y/N]:y

[DeviceB]

(2)     将两台设备断电后，按图1-13所示连接IRF链路，然后将两台设备上电。

# 在Device A上创建设备的IRF端口2，与物理端口Ten-GigabitEthernet1/1/1绑定，并保存配置。

<DeviceA> system-view

[DeviceA] interface ten-gigabitethernet 1/1/1

[DeviceA-Ten-GigabitEthernet1/1/1] shutdown

[DeviceA-Ten-GigabitEthernet1/1/1] quit

[DeviceA] irf-port 1/2

[DeviceA-irf-port1/2] port group interface ten-gigabitethernet 1/1/1

[DeviceA-irf-port1/2] quit

[DeviceA] interface ten-gigabitethernet 1/1/1

[DeviceA-Ten-GigabitEthernet1/1/1] undo shutdown

[DeviceA-Ten-GigabitEthernet1/1/1] save

# 在Device B上创建设备的IRF端口1，与物理端口Ten-GigabitEthernet2/1/1绑定，并保存配置。

<DeviceB> system-view

[DeviceB] interface ten-gigabitethernet 2/1/1

[DeviceB-Ten-GigabitEthernet2/1/1] shutdown

[DeviceB-Ten-GigabitEthernet2/1/1] quit

[DeviceB] irf-port 2/1

[DeviceB-irf-port2/1] port group interface ten-gigabitethernet 2/1/1

[DeviceB-irf-port2/1] quit

[DeviceB] interface ten-gigabitethernet 2/1/1

[DeviceB-Ten-GigabitEthernet2/1/1] undo shutdown

[DeviceB-Ten-GigabitEthernet2/1/1] save

# 激活DeviceA的IRF端口配置。

[DeviceA-Ten-GigabitEthernet1/1/1] quit

[DeviceA] irf-port-configuration active

# 激活DeviceB的IRF端口配置。

[DeviceB-Ten-GigabitEthernet2/1/1] quit

[DeviceB] irf-port-configuration active

(3)     两台设备间会进行Master竞选，竞选失败的一方将自动重启，重启完成后，IRF形成，系统名称统一为DeviceA。

(4)     配置LACP MAD检测

# 创建一个动态聚合端口，并使能LACP MAD检测功能，由于并不是在两个IRF之间配置LACP MAD检测，因此在系统提示输入IRF域ID时，可以保持为默认值0。

<DeviceA> system-view

[DeviceA] interface bridge-aggregation 2

[DeviceA-Bridge-Aggregation2] link-aggregation mode dynamic

[DeviceA-Bridge-Aggregation2] mad enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 0]:

 The assigned  domain ID is: 0

 Info: MAD LACP only enable on dynamic aggregation interface.

[DeviceA-Bridge-Aggregation2] quit

# 在聚合端口中添加成员端口GigabitEthernet1/0/1和GigabitEthernet2/0/1，专用于两台IRF成员设备与中间设备进行LACP MAD检测。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] port link-aggregation group 2

[DeviceA-GigabitEthernet1/0/1] quit

[DeviceA] interface gigabitethernet 2/0/1

[DeviceA-GigabitEthernet2/0/1] port link-aggregation group 2

(5)     中间设备Device C的配置

Device C作为一台中间设备需要支持LACP功能，用来转发、处理LACP协议报文，协助Device A和Device B进行多Active检测。从节约成本的角度考虑，使用一台支持LACP功能的交换机即可。

# 创建一个动态聚合端口。

<DeviceC> system-view

[DeviceC] interface bridge-aggregation 2

[DeviceC-Bridge-Aggregation2] link-aggregation mode dynamic

[DeviceC-Bridge-Aggregation2] quit

# 在聚合端口中添加成员端口GigabitEthernet1/0/1和GigabitEthernet1/0/2，用于进行LACP MAD检测。

[DeviceC] interface gigabitethernet 1/0/1

[DeviceC-GigabitEthernet1/0/1] port link-aggregation group 2

[DeviceC-GigabitEthernet1/0/1] quit

[DeviceC] interface gigabitethernet 1/0/2

[DeviceC-GigabitEthernet1/0/2] port link-aggregation group 2

# 按图1-13所示连接LACP MAD链路。
