H3C5800交换机策略路由如何配置

您好，请参考如下典型配置：

1.5.1  PBR方式本地策略路由典型配置举例

1. 组网需求

通过策略路由控制Switch A产生的报文：

·     指定所有TCP报文的下一跳为1.1.2.2；

·     其它报文仍然按照查找路由表的方式进行转发。

其中，Switch A分别与Switch B和Switch C直连。

2. 组网图

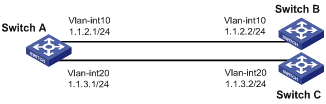

图1-1 基于报文协议类型的本地策略路由的配置举例组网图

3. 配置步骤

(1)     配置Switch A

# 定义访问控制列表ACL 3101，用来匹配TCP报文。

<SwitchA> system-view

[SwitchA] acl number 3101

[SwitchA-acl-adv-3101] rule permit tcp

[SwitchA-acl-adv-3101] quit

# 定义5号节点，指定所有TCP报文的下一跳为1.1.2.2。

[SwitchA] policy-based-route aaa permit node 5

[SwitchA-pbr-aaa-5] if-match acl 3101

[SwitchA-pbr-aaa-5] apply ip-address next-hop 1.1.2.2

[SwitchA-pbr-aaa-5] quit

# 在Switch A上应用本地策略路由。

[SwitchA] ip local policy-based-route aaa

# 配置接口Vlan-interface10和Vlan-interface20的IP地址。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] ip address 1.1.2.1 255.255.255.0

[SwitchA-Vlan-interface10] quit

[SwitchA] interface vlan-interface 20

[SwitchA-Vlan-interface20] ip address 1.1.3.1 255.255.255.0

(2)     配置Switch B

# 配置接口Vlan-interface10的IP地址。

<SwitchB> system-view

[SwitchB] interface vlan-interface 10

[SwitchB-Vlan-interface10] ip address 1.1.2.2 255.255.255.0

(3)     配置Switch C

# 配置接口Vlan-interface20的IP地址。

<SwitchC> system-view

[SwitchC] interface vlan-interface 20

[SwitchC-Vlan-interface20] ip address 1.1.3.2 255.255.255.0

(4)     验证配置结果

从Switch A上Telnet Switch B（1.1.2.2/24），结果成功。

从Switch A上Telnet Switch C（1.1.3.2/24），结果失败。

从Switch A上ping Switch C（1.1.3.2/24），结果成功。

由于Telnet使用的是TCP协议，ping使用的是ICMP协议，所以由以上结果可证明：Switch A发出的TCP报文的下一跳为1.1.2.2，接口Vlan-interface20不发送TCP报文，但可以发送非TCP报文，策略路由设置成功。

具体的链接为：

http://www.h3c.com/cn/d_201510/895990_30005_0.htm
