华三S8G和S8G-U交换机啥区别？
- 0关注
- 1收藏，8265浏览
最佳答案
1.2.1 Mini S8-PWR-U交换机

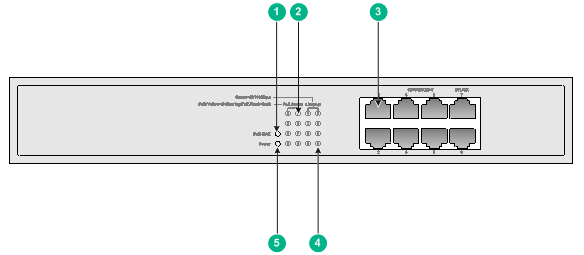

图1-1 Mini S8-PWR-U前面板示意图
(1): PoE满额输出状态指示灯（PoE-MAX） | (2): 10/100BASE-T自适应以太网端口PoE状态指示灯 |
(3): 10/100BASE-T自适应以太网端口 | (4): 10/100BASE-T自适应以太网端口Link/Act状态指示灯 |
(5): 电源状态指示灯（Power） | |

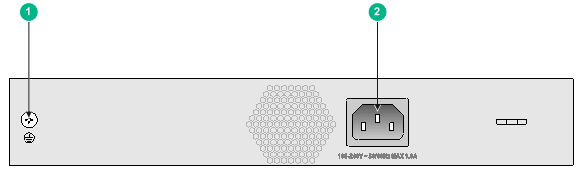

图1-2 Mini S8-PWR-U后面板示意图
(1): 接地螺钉 | (2): 交流电源接口 |
1.2.2 Mini S8G-PWR-U交换机

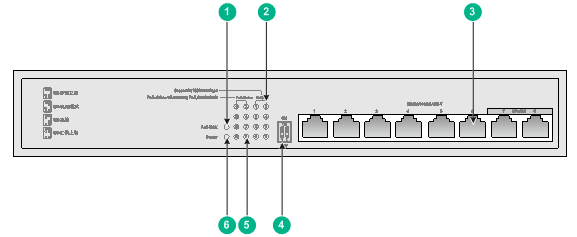

图1-3 Mini S8G-PWR-U前面板示意图
(1): PoE满额输出状态指示灯（PoE-MAX） | (2): 10/100/1000BASE-T自适应以太网端口Link/Act状态指示灯 |
(3): 10/100/1000BASE-T自适应以太网端口 | (4): 拨码开关 |
(5): 10/100/1000BASE-T自适应以太网端口PoE状态指示灯 | (6): 电源状态指示灯（Power） |
拨码开关用来切换交换机的功能，具有四个档位：
· “M0-标准交换”：所有端口属于同一VLAN，即所有端口之间可以互通；
· “M1-VLAN模式”：所有端口属于同一个VLAN，除Uplink端口（7和8端口）以外的其余端口均属于同一个端口隔离组，即Uplink端口可以与其他端口互通，但其他端口之间不可以互通；
· “M2-流控”：关闭所有端口出入方向的硬件流量控制功能，即对可能出现的接收报文拥塞情况不做处理；
· “M3-汇聚上联”：开启两个Uplink端口（7和8端口）的聚合功能，即将7和8端口加入聚合组，增加链路带宽，提高链路可靠性。

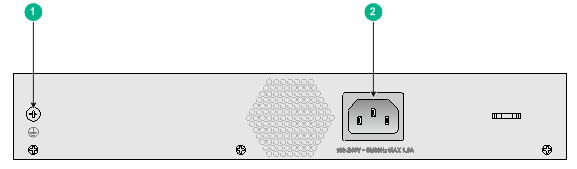

图1-4 Mini S8G-PWR-U后面板示意图
- 2019-05-24回答
