H3C WX3024E 如何对VLAN用户做QOS限流

qos可以应用在wlan-ess口下，也可以直接在服务模板下配置。

用户限速服务典型配置举例

1. 组网需求

AC与二层交换机Switch相连，AP和AC在同一个网络。在AC上配置用户限速功能，使AP分别在入方向上以静态模式、在出方向上以动态模式限制无线客户端的速率。

2. 组网图

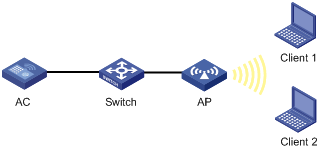

图1-7 用户限速基本服务组网图

3. 配置步骤

# 开启WLAN服务（该命令可以不配置，因为缺省情况下该命令处于开启状态）。

<AC> system-view

[AC] wlan enable

# 创建WLAN ESS接口。

[AC] interface wlan-ess 1

[AC-WLAN-ESS1] port link-type hybrid

[AC-WLAN-ESS1] quit

# 配置WLAN服务模板（明文模板），配置SSID为service，并将WLAN-ESS接口与该服务模板绑定。

[AC] wlan service-template 1 clear

[AC-wlan-st-1] ssid service

[AC-wlan-st-1] bind wlan-ess 1

[AC-wlan-st-1] authentication-method open-system

# 配置基于无线服务的无线用户限速功能，使从客户端到AP方向的固定速率为8000 kbps，从AP到客户端方向的共享速率为8000kbps。

[AC-wlan-st-1] client-rate-limit direction inbound mode static cir 8000

[AC-wlan-st-1] client-rate-limit direction outbound mode dynamic cir 8000

[AC-wlan-st-1] service-template enable

[AC-wlan-st-1] quit

# 创建AP模板，名称为ap1。

[AC] wlan ap ap1 model WA3628i-AGN

[AC-wlan-ap-ap1] serial-id 210235A29G007C000020

# 配置802.11an射频。

[AC-wlan-ap-ap1] radio 1 type dot11an

# 将服务模板1绑定到Radio 1口。

[AC-wlan-ap-ap1-radio-1] service-template 1

[AC-wlan-ap-ap1-radio-1] radio enable

[AC-wlan-ap-ap1-radio-1] return

4. 验证配置结果

# 通过display wlan client-rate-limit service-template 命令查看用户限速的配置情况。

<AC> display wlan client-rate-limit service-template

                            Client Rate Limit

--------------------------------------------------------------------------------

 Service Template       Direction       Mode            CIR(kbps)

--------------------------------------------------------------------------------

 1                      Inbound         Static          8000

 1                      Outbound        Dynamic         8000

--------------------------------------------------------------------------------

(1)     只有Client 1通过service接入无线网络，可使用的带宽被限制在8000kbps左右。

(2)     Client 2也通过service接入无线网络后，从Client 1、Client 2侧到AP侧方向上的可使用的带宽分别被限制在8000kbps左右，从AP侧到Client 1、Client 2侧方向上的可使用的带宽分别被限制在4000kbps左右。
