S1526 VLAN
- 0关注
- 1收藏，1149浏览
问题描述：
H3C S1526 划VLAN的时候，VLAN创建好以后，PVID 默认是1 改为与VLNA ID一样的号后为何不能上网了，，这个PVID具体如何设置，还有在高级里选择基于端口的VLAN 确定后在返回来还是没修改成功是什么原因。 求指点
- 2019-06-27提问
- 举报
-
(0)
最佳答案
原来pvid是1的时候可以上网吗？会用命令行配置吗？建议使用命令行去修改端口vlan配置，web有时候感觉有问题，可参考http://www.h3c.com/cn/Service/Document_Software/Document_Center/Switches/Catalog/S1500/S1526/ 这里也有web配置介绍。
指示灯端口右侧：

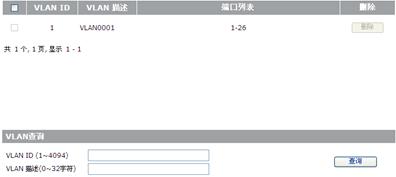

显示和查询S1526的VLAN信息及其所包含的端口（主页面。VLAN 1缺省包含所有的端口） |
|

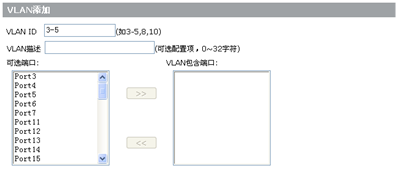

新建VLAN（单击主页面上的<新建>按钮，进入相应的页面。在“VLAN ID”文本框中输入所需创建的VLAN，单击<确定>按钮生效） |
|

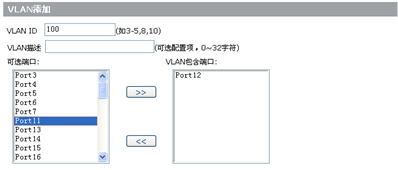

新建Access端口（单击主页面上的<新建>按钮，进入相应的页面。在“VLAN ID”文本框中输入VLAN，并选择需要加入该VLAN的端口，单击<确定>按钮生效） |
|

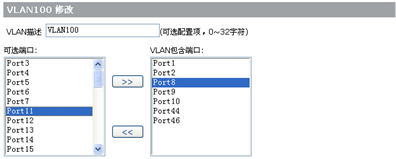

修改VLAN中的Access端口（单击主页面上VLAN对应的表项，进入相应的页面。重新指定需要加入该VLAN中端口，单击<确定>按钮生效） |
|
指示灯端口左侧：
2.6.3 基于端口的VLAN
S1526支持基于端口的VLAN，最大可以设置26个基于端口的VLAN。一个端口可以属于多个基于端口的VLAN。
1. 显示

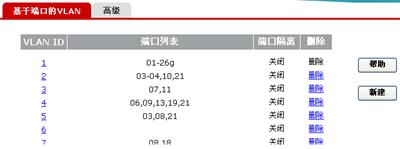

通过“2.6.1 VLAN类型选择”中描述的方法改变VLAN类型为基于端口的VLAN后，进入到如下图所示的页面，每个页面显示10个基于端口的VLAN的配置，单击<下一页>可以查看其它基于端口的VLAN的配置。页面中的“端口列表”显示已加入该VLAN的端口。
页面中各参数的含义如下：
表2-9 基于端口的VLAN界面项描述
界面项 | 描述 |
VLAN ID | 基于端口的VLAN ID号，单击VLAN ID号进入可修改该VLAN配置的页面 |
端口列表 | VLAN中包含的端口。一个端口可以属于多个基于端口的VLAN |
端口隔离 | 显示VLAN端口隔离状态 |
删除 | 单击“删除”即可删除该VLAN |
2. 新建
如上图所示，单击右边的<新建>按钮就会进入到如图2-27所示的创建基于端口的VLAN的页面。
(1) 首先在“PortBased VLAN ID”文本框中输入要创建的基于端口的VLAN的ID号。
(2) 在下面的端口图标中选择加入该基于端口的VLAN的端口，单击图标打上标记
，此时表明该端口加入此基于端口的VLAN。
(3) “端口隔离”栏可以为该基于端口的VLAN设置端口隔离功能，首先要使能端口隔离，而后写入隔离上行端口号。上行端口用于连接上级交换机或路由器。该步骤可选。
(4) 最后单击右边的<确定>按钮，配置完成并生效。

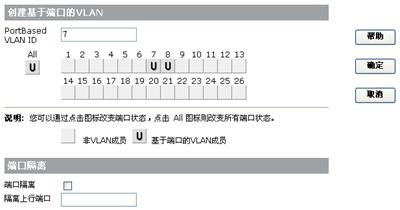

例：如图2-27所示，创建基于端口的VLAN 7，并将端口7、8加入该基于端口的VLAN。
3. 修改
单击图2-26中的各端口号，进入到下图所示的页面，以用于对该VLAN进行配置，具体的配置请参见“2.6.3 2. 新建”，除了第一个步骤不必进行配置，其余步骤配置方法相同。

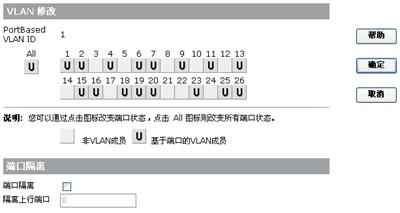

图2-28 VLAN的修改
& 说明：
如果被修改VLAN状态的端口是汇聚组成员，那么该汇聚组的其他成员端口的VLAN状态也会相应改变。
- 2019-06-27回答
- 评论(4)
- 举报
-
(0)
PVID是1的时候可以上网，但感到配的VLAN起不到作用，具体如何配置才能起到VLAN的作用
我的界面怎么与你的不一样，
亲~登录后才可以操作哦!
确定你的邮箱还未认证，请认证邮箱或绑定手机后进行当前操作
举报
×
侵犯我的权益
×
侵犯了我企业的权益
×
- 1. 您举报的内容是什么？（请在邮件中列出您举报的内容和链接地址）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
- 3. 是哪家企业？（营业执照，单位登记证明等证件）
- 4. 您与该企业的关系是？（您是企业法人或被授权人，需提供企业委托授权书）
抄袭了我的内容
×
原文链接或出处
诽谤我
×
- 1. 您举报的内容以及侵犯了您什么权益？（请在邮件中列出您举报的内容、链接地址，并给出简短的说明）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
对根叔社区有害的内容
×
不规范转载
×
举报说明
那你的应该是指示灯在端口左侧，这个看答案，重新修改了下，或者直接看我第一次给你的链接，多看配置指导
