2.12  DHCP服务器典型配置举例

常见的DHCP组网方式可以分为两类：

·     DHCP服务器和客户端位于同一个网段，直接进行DHCP报文的交互；

·     DHCP服务器和客户端位于不同的网段，必须通过DHCP中继实现IP地址的分配。

无论在哪种情况下，DHCP服务器的配置都是相同的。

2.12.1  静态绑定地址典型配置举例

1. 组网需求

Switch B和Switch C分别作为DHCP客户端和BOOTP客户端，从DHCP服务器Switch A获取静态绑定的IP地址、域名服务器、网关地址等信息。

其中：

·     Switch B上VLAN接口2的客户端ID为：

0030-3030-662e-6532-3030-2e30-3030-322d-4574-6865-726e-6574；

·     Switch C上VLAN接口2的MAC地址为：000f-e200-01c0。

2. 组网图

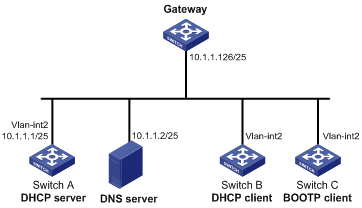

图2-1 静态绑定地址组网图

3. 配置步骤

(1)     配置接口的IP地址

<SwitchA> system-view

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] ip address 10.1.1.1 25

[SwitchA-Vlan-interface2] quit

(2)     配置DHCP服务

# 启用DHCP服务。

[SwitchA] dhcp enable

# 配置VLAN接口2工作在DHCP服务器模式。

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] dhcp select server

[SwitchA-Vlan-interface2] quit

# 创建DHCP地址池0。

[SwitchA] dhcp server ip-pool 0

# 配置采用静态绑定方式为Switch B分配IP地址。

[SwitchA-dhcp-pool-0] static-bind ip-address 10.1.1.5 25 client-identifier 0030-3030-662e-6532-3030-2e30-3030-322d-4574-6865-726e-6574

# 配置采用静态绑定方式为Switch C分配IP地址。

[SwitchA-dhcp-pool-0] static-bind ip-address 10.1.1.6 25 hardware-address 000f-e200-01c0

# 配置域名服务器、网关地址。

[SwitchA-dhcp-pool-0] dns-list 10.1.1.2

[SwitchA-dhcp-pool-0] gateway-list 10.1.1.126

[SwitchA-dhcp-pool-0] quit

[SwitchA]

4. 验证配置

配置完成后，Switch B和Switch C可以从DHCP服务器Switch A分别申请到IP地址10.1.1.5和10.1.1.6，并获取相关网络配置参数。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址。

[SwitchA] display dhcp server ip-in-use

                 Hardware address

10.1.1.5         0030-3030-662e-6532-  Jan 21 14:27:27 2014  Static(C)

                 3030-2e30-3030-322d-

                 4574-6865-726e-6574

10.1.1.6         000f-e200-01c0        Jan 21 14:27:27 2014  Static(C)
