1.4.3  连接直流电源线

工业交换机连接直流电源线的方式分两种：使用凤凰端子连接直流电源线、连接电源适配器。

支持连接直流电源线的设备如表1-4所示。

表1-4 支持连接直流电源线的设备

1. 使用凤凰端子连接直流电源线

安装过程如下：

(1)     确保设备与接入电源断开。

(2)     将保护接地线缆一端接到设备后面板的接地螺钉上，另一端就近良好接地。

(3)     将直流电源线接入凤凰端子：

¡     对于导轨式工业交换机、IE4100-28F和IE4300-28P：将直流电源线接入凤凰端子的两个孔中（“+”接线柱连接直流电源线的正极，“-”接线柱连接直流电源线的负极），并用螺丝刀将凤凰端子顶侧的螺丝旋紧使其固定，如图1-12所示。

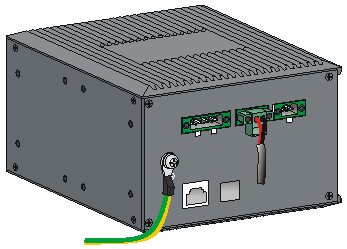

图1-12 使用凤凰端子连接直流电源线方式一

¡     对于IE4300-28P-DP：将直流电源线接入凤凰端子的两个孔中（“L”接线柱连接直流电源线的正极，“N”接线柱连接直流电源线的负极），并用螺丝刀将凤凰端子顶侧的螺丝旋紧使其固定，如图1-13所示。

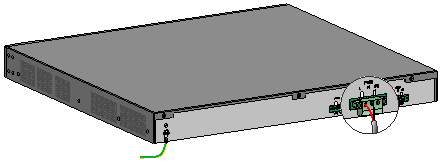

图1-13 使用凤凰端子连接直流电源线方式二

(4)     接通电源，查看设备前面板上的电源指示灯，若该指示灯为亮，则表明供电正常。

2. 连接电源适配器

表1-5 产品适配的电源适配器型号

安装过程如下：

(2)     确保设备与接入电源断开。

(3)     将保护接地线缆一端接到设备前面板的接地螺钉上，另一端就近良好接地。

(4)     将电源适配器的圆孔插头插入设备前面板的电源接口，如图1-14所示。

(5)     接通电源，查看设备前面板上的电源指示灯，若该指示灯为亮，则说明供电正常。

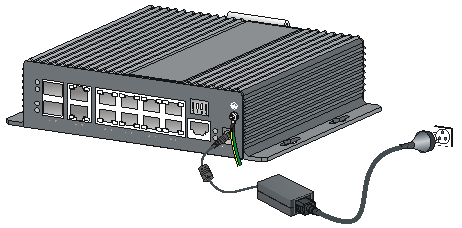

图1-14 电源适配器供电
