配置多接口主备备份,配置备份接口优先级,在主接口下面standby interface怎么是错的,新命令是什么,能把完整的命令发一下吗?
配置多接口主备备份,配置备份接口优先级,在主接口下面standby interface怎么是错的,新命令是什么,能把完整的命令发一下吗?
(0)
最佳答案
· 把Router A的接口GigabitEthernet2/0/2和GigabitEthernet2/0/3配置为主接口GigabitEthernet2/0/1的备份接口,并优先使用备份接口GigabitEthernet2/0/2。
(1) 配置IP地址

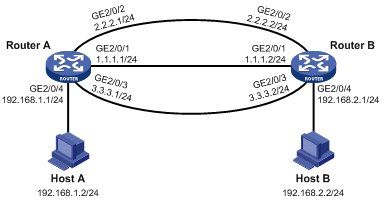

请按照图1-3配置各接口的IP地址和子网掩码,具体配置过程略。
# 在Router A上配置到Host B所在网段192.168.2.0/24的静态路由。
[RouterA] ip route-static 192.168.2.0 24 gigabitethernet 2/0/1
[RouterA] ip route-static 192.168.2.0 24 gigabitethernet 2/0/2
[RouterA] ip route-static 192.168.2.0 24 gigabitethernet 2/0/3
# 在Router B上配置到Host A所在网段192.168.1.0/24的静态路由。
[RouterB] ip route-static 192.168.1.0 24 gigabitethernet 2/0/1
[RouterB] ip route-static 192.168.1.0 24 gigabitethernet 2/0/2
[RouterB] ip route-static 192.168.1.0 24 gigabitethernet 2/0/3
(3) 在Router A上配置备份接口及主备接口切换的延时
# 把GigabitEthernet2/0/2和GigabitEthernet2/0/3分别配置为GigabitEthernet2/0/1的备份接口,其优先级分别为30和20。
[RouterA] interface gigabitethernet 2/0/1
[RouterA-GigabitEthernet2/0/1] backup interface gigabitethernet 2/0/2 30
[RouterA-GigabitEthernet2/0/1] backup interface gigabitethernet 2/0/3 20
# 配置主备接口相互切换的延时均为10秒。
[RouterA-GigabitEthernet2/0/1] backup timer delay 10 10
在Router A上检验配置效果:
# 查看主接口与备份接口的状态,可以看到主接口GigabitEthernet2/0/1处于UP状态,两个备份接口都处于备用状态。
[RouterA-GigabitEthernet2/0/1] display interface-backup state
Interface: GE2/0/1
UpDelay: 10 s
DownDelay: 10 s
State: UP
Backup interfaces:
GE2/0/2 Priority: 30 State: STANDBY
GE2/0/3 Priority: 20 State: STANDBY
# 手工关闭主接口GigabitEthernet2/0/1。
[RouterA-GigabitEthernet2/0/1] shutdown
# 关闭主接口10秒后,接口备份启用优先级较高的备份接口GigabitEthernet2/0/2,此时查看主接口与备份接口的状态,可以看到主接口GigabitEthernet2/0/1处于DOWN状态,备份接口GigabitEthernet2/0/2处于UP状态,备份接口GigabitEthernet2/0/3仍然处于备用状态。
[RouterA-GigabitEthernet2/0/1] display interface-backup state
Interface: GE2/0/1
UpDelay: 10 s
DownDelay: 10 s
State: DOWN
Backup interfaces:
GE2/0/2 Priority: 30 State: UP
GE2/0/3 Priority: 20 State: STANDBY
