S7006 支持多对多端口镜像么?

2019-09-17提问
  • 0关注
  • 2收藏,1134浏览
粉丝:0人 关注:0人

问题描述:

S7006 支持多对多端口镜像么?

组网及组网描述:

一个端口流量,镜像给2个端口

最佳答案

佚名 九段
粉丝:21人 关注:0人

可以通过远程镜像vlan实现


利用远程镜像VLAN实现本地镜像支持多个目的端口典型配置举例

1. 组网需求

三个部门A、B、C分别使用GigabitEthernet1/0/1~GigabitEthernet1/0/3端口接入DeviceA,现要求通过镜像功能,使三台数据检测设备ServerA、ServerB、ServerC都能够对三个部门发送和接收的报文进行镜像。

2. 组网图

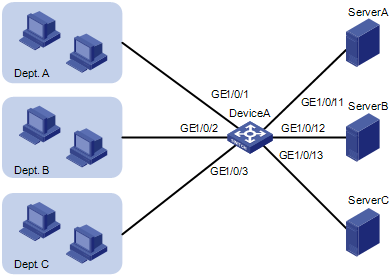

图1-5 利用远程镜像VLAN实现本地镜像支持多个目的端口组网图



3. 配置步骤

# 创建远程源镜像组1。

<DeviceA> system-view

[DeviceA] mirroring-group 1 remote-source

# 将接入部门A、B、C的三个端口配置为远程源镜像组1的源端口。

[DeviceA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 to gigabitethernet 1/0/3 both

# 将设备上任意未使用的端口(此处以GigabitEthernet1/0/5为例)配置为镜像组1的反射口。

[DeviceA] mirroring-group 1 reflector-port gigabitethernet 1/0/5

# 创建VLAN10作为镜像组1的远程镜像VLAN,并将接入三台数据检测设备的端口加入VLAN10。

[DeviceA] vlan 10

[DeviceA-vlan10] port gigabitethernet 1/0/11 to gigabitethernet 1/0/13

[DeviceA-vlan10] quit

# 配置VLAN10作为镜像组1的远程镜像VLAN。

[DeviceA] mirroring-group 1 remote-probe vlan 10

暂无评论

0 个回答

该问题暂时没有网友解答
