s6520如何做堆叠?

2019-10-03提问
  • 1关注
  • 1收藏,2784浏览
张宁 四段
粉丝:0人 关注:2人

问题描述:

s6520如何做堆叠

最佳答案

已采纳
粉丝:121人 关注:6人

您好,请知:
举例
1.在物理上需要有万兆端口及万兆模块。
2.将主设备配置成成员1且模式改成irf模式后,保存设备配置。重启,操作如下:
irf member 1 renumber 1
chassiss convert mode irf
reboot
3.重启完成后,先关闭需要堆叠的物理端口。
int ten 1/0/1
shutdown
quit
4.将物理端口捆绑放堆叠端口
irf-port 1/1
port group interface ten 1/0/1
quit
5.开启物理端口
int gi 1/0/1
undo shutdown
quit
6.激活irf
irf-port-configuration active
7.保存配置。


备用设备配置过程:
您好,请知:
1.在物理上需要有万兆端口及万兆模块。
2.将主设备配置成成员2且模式改成irf模式后,保存设备配置。重启,操作如下:
irf member 1 renumber 2
chassiss convert mode irf
reboot
3.重启完成后,先关闭需要堆叠的物理端口。
int ten 2/0/1
shutdown
quit
4.将物理端口捆绑放堆叠端口
irf-port 2/2
port group interface ten 2/0/1
quit
5.开启物理端口
int gi 2/0/1
undo shutdown
quit
6.激活irf
irf-port-configuration active
7.保存配置。

暂无评论

2 个回答
知了小白
粉丝: 关注:

http://www.h3c.com/cn/d_201708/1022702_30005_0.htm#_Toc490128515


1.8.2  IRF典型配置举例(BFD MAD检测方式)

1. 组网需求

由于网络规模迅速扩大,当前中心交换机(Device A)转发能力已经不能满足需求,现需要在保护现有投资的基础上将网络转发能力提高一倍,并要求网络易管理、易维护。

2. 组网图

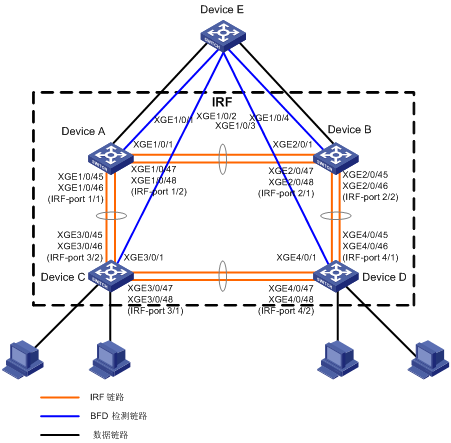

图1-15 IRF典型配置组网图(BFD MAD检测方式)



3. 配置思路

·     Device A处于局域网的汇聚层,为了将汇聚层的转发能力提高三倍,需要另外增加三台设备Device B、Device C和Device D。

·     鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点,所以本例使用IRF技术构建网络汇聚层(即在四台设备上配置IRF功能),每台成员设备与上层设备Device E之间均有一条上行链路连接。

·     为了防止IRF链路故障导致IRF分裂,网络中存在两个配置冲突的IRF,需要启用MAD检测功能。本例中我们采用BFD MAD检测方式来监测IRF的状态,并使用成员设备与上层设备间的专用链路传递BFD MAD报文。

·     在选择IRF物理端口时,建议使用位于同一组内的SFP+口。

4. 配置步骤

(1)     配置Device A

根据图1-15选定IRF物理端口并关闭这些端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口1/1,并将它与物理端口Ten-GigabitEthernet1/0/45和Ten-GigabitEthernet1/0/46绑定。

[Sysname] irf-port 1/1

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/45

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/46

[Sysname-irf-port1/1] quit

配置IRF端口1/2,并将它与物理端口Ten-GigabitEthernet1/0/47和Ten-GigabitEthernet1/0/48绑定。

[Sysname] irf-port 1/2

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/47

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/48

[Sysname-irf-port1/2] quit

开启Ten-GigabitEthernet1/0/45~Ten-GigabitEthernet1/0/48端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(2)     配置Device B

将Device B的成员编号配置为2,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 2

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

根据图1-15选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口2/1,并将它与物理端口Ten-GigabitEthernet2/0/47和Ten-GigabitEthernet2/0/48绑定。

[Sysname] irf-port 2/1

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/47

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/48

[Sysname-irf-port2/1] quit

配置IRF端口2/2,并将它与物理端口Ten-GigabitEthernet2/0/45和Ten-GigabitEthernet2/0/46绑定。

[Sysname] irf-port 2/2

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/45

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/46

开启Ten-GigabitEthernet2/0/45~Ten-GigabitEthernet2/0/48端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(3)     Device A和Device B间将会进行主设备竞选,竞选失败的一方将重启,重启完成后,IRF形成。

(4)     配置Device C

将Device C的成员编号配置为3,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 3

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

根据图1-15选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口3/1,并将它与物理端口Ten-GigabitEthernet3/0/47和Ten-GigabitEthernet3/0/48绑定。

[Sysname] irf-port 3/1

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/47

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/48

[Sysname-irf-port3/1] quit

配置IRF端口3/2,并将它与物理端口Ten-GigabitEthernet3/0/45和Ten-GigabitEthernet3/0/46绑定。

[Sysname] irf-port 3/2

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/45

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/46

[Sysname-irf-port3/2] quit

开启Ten-GigabitEthernet3/0/45~Ten-GigabitEthernet3/0/48端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(5)     Device C将自动重启,加入Device A和Device B已经形成的IRF。

(6)     配置Device D

将Device D的成员编号配置为4,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 4

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

根据图1-15选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口4/1,并将它与物理端口Ten-GigabitEthernet4/0/45和Ten-GigabitEthernet4/0/46绑定。

[Sysname] irf-port 4/1

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/45

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/46

[Sysname-irf-port4/1] quit

配置IRF端口4/2,并将它与物理端口Ten-GigabitEthernet4/0/47和Ten-GigabitEthernet4/0/48绑定。

[Sysname] irf-port 4/2

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/47

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/48

[Sysname-irf-port4/2] quit

开启Ten-GigabitEthernet4/0/45~Ten-GigabitEthernet4/0/48端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(7)     Device D将自动重启,加入Device A、Device B和Device C已经形成的IRF。

(8)     配置BFD MAD

创建VLAN 3,并将端口Ten-GigabitEthernet1/0/1、Ten-GigabitEthernet2/0/1、Ten-GigabitEthernet3/0/1和Ten-GigabitEthernet4/0/1加入VLAN 3中。

[Sysname] vlan 3

[Sysname-vlan3] port ten-gigabitethernet 1/0/1 ten-gigabitethernet 2/0/1 ten-gigabitethernet 3/0/1 ten-gigabitethernet 4/0/1

[Sysname-vlan3] quit

创建VLAN接口3,并配置MAD IP地址。

[Sysname] interface vlan-interface 3

[Sysname-Vlan-interface3] mad bfd enable

[Sysname-Vlan-interface3] mad ip address 192.168.2.1 24 member 1

[Sysname-Vlan-interface3] mad ip address 192.168.2.2 24 member 2

[Sysname-Vlan-interface3] mad ip address 192.168.2.3 24 member 3

[Sysname-Vlan-interface3] mad ip address 192.168.2.4 24 member 4

[Sysname-Vlan-interface3] quit

因为BFD MAD和生成树功能互斥,所以在Ten-GigabitEthernet1/0/1、Ten-GigabitEthernet2/0/1、Ten-GigabitEthernet3/0/1和Ten-GigabitEthernet4/0/1端口上关闭生成树协议。

[Sysname] interface range ten-gigabitethernet 1/0/1 ten-gigabitethernet 2/0/1 ten-gigabitethernet 3/0/1 ten-gigabitethernet 4/0/1

[Sysname-if-range] undo stp enable

[Sysname-if-range] quit

(9)     配置中间设备Device E

Device E作为中间设备来透传BFD MAD报文,协助IRF中的四台成员设备进行多Active检测。

注意

如果中间设备是一个IRF系统,则必须通过配置确保其IRF域编号与被检测的IRF系统不同。



创建VLAN 3,并将端口Ten-GigabitEthernet1/0/1~Ten-GigabitEthernet1/0/4加入VLAN 3中,用于转发BFD MAD报文。

<DeviceE> system-view

[DeviceE] vlan 3

[DeviceE-vlan3] port ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/4

暂无评论

zhiliao_OWS8w1 知了小白
粉丝:0人 关注:0人

小心驶得万年船

了解H3C华三产品的话先看下这个吧

https://zhiliao.h3c.com/Theme/details/208811

暂无评论
