5560不能指定2个镜像监控端口

2019-11-19提问
  • 0关注
  • 0收藏,143浏览
粉丝:1人 关注:0人

问题描述:

有两台设备都接到5560上,分别接23和24口,都要去监控1-4口的流量,我现在配两个group,mirror端口都为1-4,但是monitor端口在group1中配置了23口后,在group2里面配置24口配置不了,报错

最佳答案

粉丝:6人 关注:1人

可以用这种方式来实现

1.6.3  利用远程镜像VLAN实现本地镜像支持多个目的端口典型配置举例

1. 组网需求

三个部门A、B、C分别使用GigabitEthernet1/0/1~GigabitEthernet1/0/3端口接入DeviceA,现要求通过镜像功能,使三台数据检测设备ServerA、ServerB、ServerC都能够对三个部门发送和接收的报文进行镜像。

2. 组网图

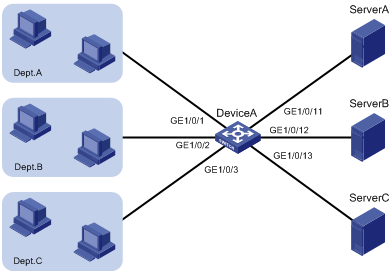

图1-6 利用远程镜像VLAN实现本地镜像支持多个目的端口组网图



3. 配置步骤

创建远程源镜像组1。

<DeviceA> system-view

[DeviceA] mirroring-group 1 remote-source

将接入部门A、B、C的三个端口配置为远程源镜像组1的源端口。

[DeviceA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 to gigabitethernet 1/0/3 both

将设备上任意未使用的端口(此处以GigabitEthernet1/0/5为例)配置为镜像组1的反射口。

[DeviceA] mirroring-group 1 reflector-port gigabitethernet 1/0/5

This operation may delete all settings made on the interface. Continue? [Y/N]:y

创建VLAN10作为镜像组1的远程镜像VLAN,并将接入三台数据检测设备的端口加入VLAN10。

[DeviceA] vlan 10

[DeviceA-vlan10] port gigabitethernet 1/0/11 to gigabitethernet 1/0/13

[DeviceA-vlan10] quit

配置VLAN10作为镜像组1的远程镜像VLAN。

[DeviceA] mirroring-group 1 remote-probe vlan 10


暂无评论

1 个回答
粉丝:160人 关注:0人

您好,请知:
这是因为设备镜像资源不足而引起的。
如果想在一台设备上实现多个镜像口镜像到多个监控口,可通过remote-vlan来实现。


举例操作如下:
vlan 555
quit
 mirroring-group 1 remote-source
 mirroring-group 1 remote-probe vlan 555
 mirroring-group 1 mirroring-port gi 1/0/1 both
 morroring-group 1 reflect-port gi 1/0/2
 int gi 1/0/3
port link-type access
port access vlan 555
quit

注意:
1,需要创建一个vlan作为镜像监控的vlan
2.监控的端口需要划分到vlan去
3.反射端口指定后不用接线

暂无评论
