WX2540E可以设置无线密码上网吗？

WPA-PSK认证典型配置举例

1. 组网需求

要求客户端使用WPA-PSK方式接入无线网络，客户端的PSK密钥配置与AC端相同，为12345678。

图1-43 PSK认证配置组网图

2. 配置AC

(1)     创建AP

步骤1：在导航栏中选择“AP > AP设置”。

步骤2：单击<新建>按钮，进入AP新建页面。

步骤3：进行如下配置，如下图所示。

·     设置AP名称为“ap”。

·     选择型号为“WA3628i-AGN”。

·     选择序列号方式为“手动”，并输入AP的序列号。

步骤4：单击<确定>按钮完成操作。

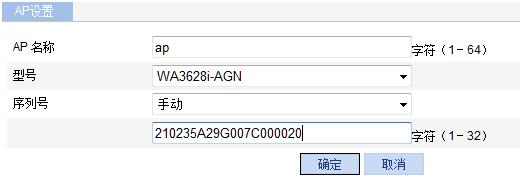

图1-44 创建AP

(2)     创建无线服务

步骤1：在导航栏中选择“无线服务 > 接入服务”。

步骤2：单击<新建>按钮，进入无线服务新建页面。

步骤3：进行如下配置，如下图所示。

·     设置无线服务名称为“psk”。

·     选择无线服务类型为“Crypto”。

步骤4：单击<确定>按钮完成操作。

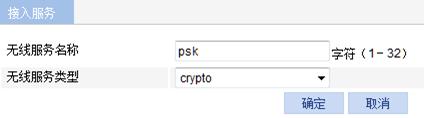

图1-45 创建无线服务

(3)     配置WPA-PSK认证

创建无线服务后，直接进入配置无线服务界面。

步骤1：PSK认证需要在“安全设置”部分进行如下配置，如下图所示。

·     在“认证方式”下拉框中选择“Open-System”。

·     选中“加密类型”前的复选框，选择“TKIP”加密类型（请根据实际情况，选择需要的加密类型），选择“WPA”安全IE。

·     选中“端口设置”前的复选框，在端口模式的下拉框中选择“psk”方式。

·     在PSK预共享密钥下拉框里选择“pass-phrase”，输入密钥“12345678”。

步骤2：单击<确定>按钮完成操作。

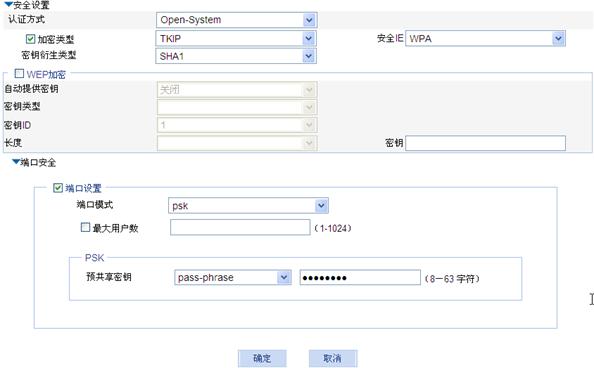

图1-46 配置无线服务

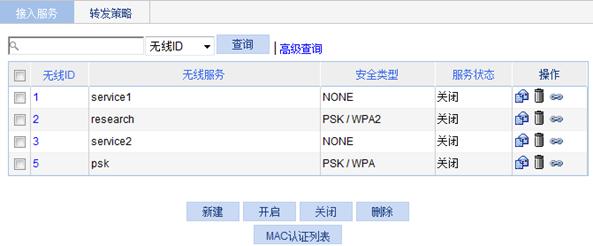

步骤3：开启无线服务。在导航栏中选择“无线服务 > 接入服务”，进入如下图所示页面。

步骤4：选中“psk”前的复选框。

步骤5：单击<开启>按钮完成操作。

图1-47 开启无线服务

(4)     绑定AP的射频

步骤1：在导航栏中选择“无线服务 > 接入服务”。

步骤2：单击无线服务“psk”对应的图标，进入如下图所示页面。

步骤3：选中“802.11n(2.4GHz)”前的复选框。

步骤4：单击<绑定>按钮完成操作。

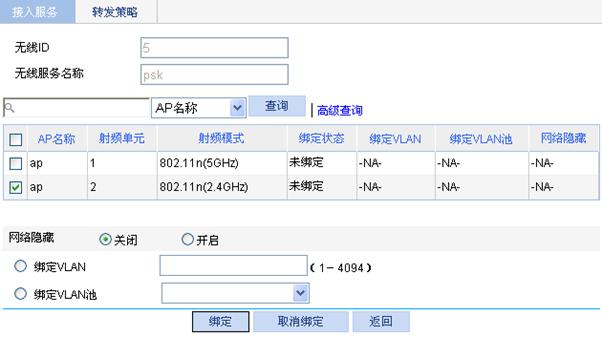

图1-48 绑定AP的射频

(5)     开启802.11n(2.4GHz)射频

步骤1：在导航栏中选择“射频 > 射频设置”，进入如下图所示射频设置页面。

步骤2：在列表里找到需要开启的AP名称及相应的射频模式，选中“802.11n(2.4GHz)”前的复选框。

步骤3：单击<开启>按钮完成操作。

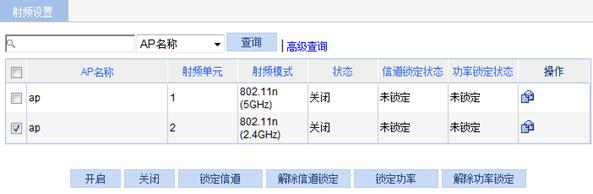

图1-49 开启802.11n(2.4GHz)射频

3. 配置无线客户端

打开无线客户端，刷新网络列表，在“选择无线网络”列表里找到配置的网络服务（此例中为psk），单击<连接>，在弹出的对话框里输入网络密钥（此例中为12345678）。整个过程如下图所示。

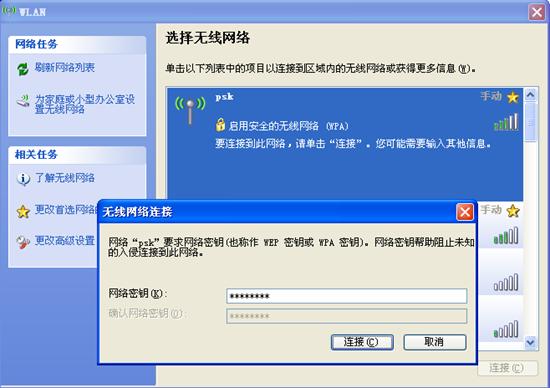

图1-50 配置无线客户端

客户端配置相同的PSK预共享密钥，客户端可以成功关联AP。

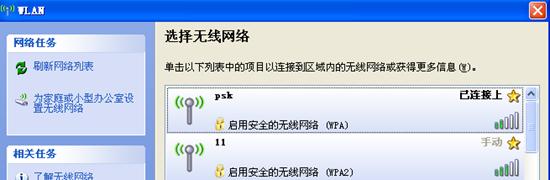

图1-51 客户端成功关联AP

4. 验证配置结果

(1)     客户端可以成功关联AP，并且可以访问无线网络。

(2)     在导航栏中选择“概览 > 客户端”，可以查看到成功上线的客户端。
