S10506的端口做了Qinq后，配置上pvid后互相ping不通
- 0关注
- 1收藏，1036浏览
问题描述：
S10506的端口做了Qinq后，配置上pvid后互相ping不通，求大神们解决
- 2020-04-05提问
- 举报
-
(0)
最佳答案
var base_url = '/cn/tres'; $(function () { $('.headPc .navBox .nav').eq(3).find('a').addClass('acthover');})
QinQ典型配置举例
1.6.1 基本QinQ配置举例
1. 组网需求
· 公司A的两个分支机构Site 1和Site 2通过运营商网络进行通信，该公司各业务使用的VLAN为VLAN 10～70；公司B的两个分支机构Site 3和Site 4也通过运营商网络进行通信，该公司各业务使用的VLAN为VLAN 30～90。
· PE 1和PE 2为运营商网络的边缘设备，且二者通过TPID值为0x8200的第三方厂商设备进行连接。
· 通过配置，利用运营商提供的VLAN 100使公司A的两个分支机构之间实现互通，利用运营商提供的VLAN 200使公司B的两个分支机构之间实现互通。

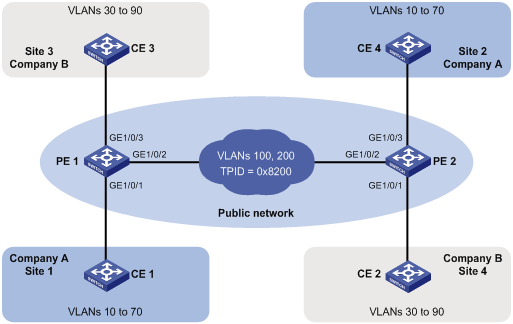

2. 组网图
图1-4 基本QinQ配置组网图
3. 配置步骤
用户必须通过配置保证运营商网络中的设备之间允许QinQ报文通过。
(1) 配置PE 1
· 配置端口GigabitEthernet1/0/1
# 配置端口为Trunk端口，且允许VLAN 100的报文通过。
<PE1> system-view
[PE1] interface gigabitethernet 1/0/1
[PE1-GigabitEthernet1/0/1] port link-type trunk
[PE1-GigabitEthernet1/0/1] port trunk permit vlan 100
# 配置端口的缺省VLAN为VLAN 100。
[PE1-GigabitEthernet1/0/1] port trunk pvid vlan 100
# 使能端口的基本QinQ功能。
[PE1-GigabitEthernet1/0/1] qinq enable
[PE1-GigabitEthernet1/0/1] quit
· 配置端口GigabitEthernet1/0/2
# 配置端口为Trunk端口，且允许VLAN 100和VLAN 200的报文通过。
[PE1] interface gigabitethernet 1/0/2
[PE1-GigabitEthernet1/0/2] port link-type trunk
[PE1-GigabitEthernet1/0/2] port trunk permit vlan 100 200
# 配置端口添加的外层VLAN Tag的TPID值为0x8200。
[PE1-GigabitEthernet1/0/2] qinq ethernet-type service-tag 8200
[PE1-GigabitEthernet1/0/2] quit
· 配置端口GigabitEthernet1/0/3
# 配置端口为Trunk端口，且允许VLAN 200的报文通过。
[PE1] interface gigabitethernet 1/0/3
[PE1-GigabitEthernet1/0/3] port link-type trunk
[PE1-GigabitEthernet1/0/3] port trunk permit vlan 200
# 配置端口的缺省VLAN为VLAN 200。
[PE1-GigabitEthernet1/0/3] port trunk pvid vlan 200
# 使能端口的基本QinQ功能。
[PE1-GigabitEthernet1/0/3] qinq enable
[PE1-GigabitEthernet1/0/3] quit
(2) 配置PE 2
· 配置端口GigabitEthernet1/0/1
# 配置端口为Trunk端口，且允许VLAN 200的报文通过。
<PE2> system-view
[PE2] interface gigabitethernet 1/0/1
[PE2-GigabitEthernet1/0/1] port link-type trunk
[PE2-GigabitEthernet1/0/1] port trunk permit vlan 200
# 配置端口的缺省VLAN为VLAN 200。
[PE2-GigabitEthernet1/0/1] port trunk pvid vlan 200
# 使能端口的基本QinQ功能。
[PE2-GigabitEthernet1/0/1] qinq enable
[PE2-GigabitEthernet1/0/1] quit
· 配置端口GigabitEthernet1/0/2
# 配置端口为Trunk端口，且允许VLAN 100和VLAN 200的报文通过。
[PE2] interface gigabitethernet 1/0/2
[PE2-GigabitEthernet1/0/2] port link-type trunk
[PE2-GigabitEthernet1/0/2] port trunk permit vlan 100 200
# 配置端口添加的外层VLAN Tag的TPID值为0x8200。
[PE2-GigabitEthernet1/0/2] qinq ethernet-type service-tag 8200
[PE2-GigabitEthernet1/0/2] quit
· 配置端口GigabitEthernet1/0/3
# 配置端口为Trunk端口，且允许VLAN 100的报文通过。
[PE2] interface gigabitethernet 1/0/3
[PE2-GigabitEthernet1/0/3] port link-type trunk
[PE2-GigabitEthernet1/0/3] port trunk permit vlan 100
# 配置端口的缺省VLAN为VLAN 100。
[PE2-GigabitEthernet1/0/3] port trunk pvid vlan 100
# 使能端口的基本QinQ功能。
[PE2-GigabitEthernet1/0/3] qinq enable
[PE2-GigabitEthernet1/0/3] quit
(3) 配置第三方厂商设备
对于PE 1与PE 2之间的第三方厂商设备，其关键配置如下：在连通PE 1与PE 2的端口上，都允许VLAN 100和200的报文携带VLAN Tag通过。
- 2020-04-05回答
- 评论(2)
- 举报
-
(0)
就是按照配置文档做的，不行的啊
再检查下配置，按文档正确配置一般不会有问题
