1.2  通过Telnet进行登录典型配置指导

交换机支持Telnet功能，用户可以通过Telnet方式对交换机进行远程管理和维护。

1.2.1  组网图

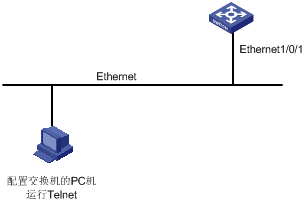

图1-2 通过Telnet配置Console口登录方式的组网图

1.2.2  应用要求

如上组网中，当前用户通过Telnet方式登录到交换机对Console口登录方式进行配置，且当前用户级别为管理级（3级）。

1.2.3  适用产品、版本

表1-2 配置适用的产品与软硬件版本关系

1.2.4  配置过程和解释

1. 配置Console口登录方式的公共属性

# 配置从AUX用户界面登录后可以访问的命令级别为2级。

[Sysname] user-interface aux 0

[Sysname-ui-aux0] user privilege level 2

# 配置Console口使用的波特率为19200bit/s

[Sysname-ui-aux0] speed 19200

# 配置终端屏幕的一屏显示30行命令

[Sysname-ui-aux0] screen-length 30

# 配置历史命令缓冲区可存放20条命令

[Sysname-ui-aux0] history-command max-size 20

# 配置AUX用户界面的超时时间为6分钟

[Sysname-ui-aux0] idle-timeout 6

2. 配置Console口登录用户的认证方式

Console口登录有以下几种认证方式：

认证方式为None，认证方式为Password，认证方式为Scheme。下面我们分别描述这几种认证方式的配置：

(1)        设置登录用户的认证方式为None

[Sysname] user-interface aux 0

[Sysname-ui-aux0] authentication-mode none

(2)        设置登录用户的认证方式为Password，并设置用户的认证口令为明文方式，口令为123456

[Sysname] user-interface aux 0

[Sysname-ui-aux0] authentication-mode password

[Sysname-ui-aux0] set authentication password simple 123456

(3)        设置登录用户的认证方式为Scheme，采用本地认证的方式

# 创建本地用户guest，并进入本地用户视图

[Sysname] local-user guest

# 设置本地用户的认证口令为明文方式，口令为123456

[Sysname-luser-guest] password simple 123456

# 设置本地用户的服务类型为Terminal且用户级别为2

[Sysname-luser-guest] service-type terminal level 2

[Sysname-luser-guest] quit

# 进入AUX用户界面视图

[Sysname] user-interface aux 0

# 设置通过Console口登录交换机的用户进行Scheme认证

[Sysname-ui-aux0] authentication-mode scheme

1.2.5  完整配置

l              认证方式为None时Console口登录方式的配置

#

user-interface aux 0

 user privilege level 2

 history-command max-size 20

 idle-timeout 6 0

 speed 19200

 screen-length 30

l              认证方式为Password时Console口登录方式的配置

#

user-interface aux 0

 authentication-mode password

  user privilege level 2

 set authentication password simple 123456

 history-command max-size 20

 idle-timeout 6 0

 speed 19200

 screen-length 30

l              认证方式为Scheme时Console口登录方式的配置

#

local-user guest

 password simple 123456

 service-type terminal

 level 2

#

user-interface aux 0

 authentication-mode scheme

 user privilege level 2

 history-command max-size 20

 idle-timeout 6 0

 speed 19200

 screen-length 30

1.2.6  配置注意事项

无
