2.13  DHCP服务器典型配置举例

常见的DHCP组网方式可分为两类：一种是DHCP服务器和客户端在同一个子网内，直接进行DHCP报文的交互；第二种是DHCP服务器和客户端处于不同的子网中，必须通过DHCP中继代理实现IP地址的分配。无论哪种情况下，DHCP的配置都是相同的。

2.13.1  静态绑定地址典型配置举例

1. 组网需求

Switch B和Switch C分别作为DHCP客户端和BOOTP客户端，从DHCP服务器Switch A获取静态绑定的IP地址、域名服务器、网关地址等信息。

其中：

·     Switch B上VLAN接口2的客户端ID为：

3030-3066-2e65-3234-392e-3830-3530-2d56-6c61-6e2d-696e-7465-7266-6163-6532；

·     Switch C上VLAN接口2的MAC地址为：000f-e249-8050。

2. 组网图

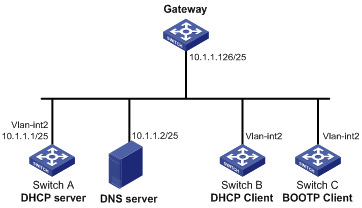

图2-1 静态绑定地址组网图

3. 配置步骤

(1)     配置接口的IP地址

<SwitchA> system-view

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] ip address 10.1.1.1 25

[SwitchA-Vlan-interface2] quit

(2)     配置DHCP服务

# 使能DHCP服务。

[SwitchA] dhcp enable

# 配置VLAN接口2工作在DHCP服务器模式。

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] dhcp select server global-pool

[SwitchA-Vlan-interface2] quit

# 配置DHCP地址池0，采用静态绑定方式为Switch B分配IP地址。

[SwitchA] dhcp server ip-pool 0

[SwitchA-dhcp-pool-0] static-bind ip-address 10.1.1.5 25

[SwitchA-dhcp-pool-0] static-bind client-identifier 3030-3066-2e65-3234-392e-3830-3530-2d56-6c61-6e2d-696e-7465-7266-6163-6532

[SwitchA-dhcp-pool-0] dns-list 10.1.1.2

[SwitchA-dhcp-pool-0] gateway-list 10.1.1.126

[SwitchA-dhcp-pool-0] quit

# 配置DHCP地址池1，采用静态绑定方式为Switch C分配IP地址。

[SwitchA] dhcp server ip-pool 1

[SwitchA-dhcp-pool-1] static-bind ip-address 10.1.1.6 25

[SwitchA-dhcp-pool-1] static-bind mac-address 000f-e249-8050

[SwitchA-dhcp-pool-1] dns-list 10.1.1.2

[SwitchA-dhcp-pool-1] gateway-list 10.1.1.126

(3)     验证配置结果

配置完成后，Switch B和Switch C可以从DHCP服务器Switch A分别申请到IP地址10.1.1.5和10.1.1.6，并获取相关网络配置参数。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址。
