2.19.1  静态绑定地址典型配置举例

1. 组网需求

Router A和Router B分别作为DHCP客户端和BOOTP客户端，从DHCP服务器Device获取静态绑定的IP地址、域名服务器、网关地址。

其中：

·            Router A的接口GigabitEthernet1/0/1的客户端ID为：

0030-3030-662e-6532-3030-2e30-3030-322d-4574-6865-726e-6574；

·            Router B的接口GigabitEthernet1/0/1的MAC地址为：000f-e200-01c0。

2. 组网图

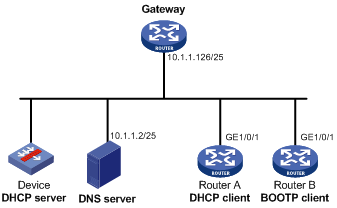

图2-3 静态绑定地址组网图

3. 配置步骤

(1)       配置接口的IP地址

<Device> system-view

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] ip address 10.1.1.1 25

[Device-GigabitEthernet1/0/1] quit

(2)       配置DHCP服务

# 开启DHCP服务。

[Device] dhcp enable

# 配置接口GigabitEthernet1/0/1工作在DHCP服务器模式。

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] dhcp select server

[Device-GigabitEthernet1/0/1] quit

# 创建DHCP地址池0。

[Device] dhcp server ip-pool 0

# 配置采用静态绑定方式为Router A分配IP地址。

[Device-dhcp-pool-0] static-bind ip-address 10.1.1.5 25 client-identifier 0030-3030-662e-6532-3030-2e30-3030-322d-4574-6865-726e-6574

# 配置采用静态绑定方式为Router B分配IP地址。

[Device-dhcp-pool-0] static-bind ip-address 10.1.1.6 25 hardware-address 000f-e200-01c0

# 配置域名服务器、网关地址。

[Device-dhcp-pool-0] dns-list 10.1.1.2

[Device-dhcp-pool-0] gateway-list 10.1.1.126

[Device-dhcp-pool-0] quit

[Device]

4. 验证配置

配置完成后，Router A和Router B可以从DHCP服务器Device分别申请到IP地址10.1.1.5和10.1.1.6，并获取相关网络配置参数。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址。

[Device] display dhcp server ip-in-use

IP address       Client identifier/    Lease expiration      Type

                 Hardware address

10.1.1.5         0030-3030-662e-6532-  Jan 21 14:27:27 2014  Static(C)

                 3030-2e30-3030-322d-

                 4574-6865-726e-6574

10.1.1.6         000f-e200-01c0        Unlimited             Static(C)

1.4  ARP典型配置举例

1.4.1  长静态ARP表项配置举例

1. 组网需求

·            Device连接主机，通过接口GigabitEthernet1/0/1连接Router。接口GigabitEthernet1/0/1属于VLAN 10。

·            Router的IP地址为192.168.1.1/24，MAC地址为00e0-fc01-0000。

为了增加Device和Router通信的安全性，可以在Device上为Router配置一条静态ARP表项，从而防止攻击报文修改此表项的IP地址和MAC地址的映射关系。

2. 组网图

图1-3 长静态ARP表项配置组网图

3. 配置步骤

在Switch上进行下列配置。

# 创建VLAN 10。

<Device> system-view

[Device] vlan 10

[Device-vlan10] quit

# 将接口GigabitEthernet1/0/1加入到VLAN 10中。

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] port access vlan 10

[Device-GigabitEthernet1/0/1] quit

# 创建接口Vlan-interface10，并配置IP地址。

[Device] interface vlan-interface 10

[Device-vlan-interface10] ip address 192.168.1.2 8

[Device-vlan-interface10] quit

# 配置一条长静态ARP表项，IP地址为192.168.1.1，对应的MAC地址为00e0-fc01-0000，此条ARP表项对应的出接口为属于VLAN 10的接口GigabitEthernet1/0/1。

[Device] arp static 192.168.1.1 00e0-fc01-0000 10 gigabitethernet 1/0/1

# 查看长静态ARP表项信息。

[Device] display arp static

  Type: S-Static   D-Dynamic   O-Openflow   R-Rule   M-Multiport  I-Invalid

IP address       MAC address     VLAN     Interface              Aging Type

192.168.1.1      00e0-fc01-0000  10       GE1/0/1                N/A   S
