交换机型号s5120

端口状态

设置端口的打开（Enable）/关闭（Disable）状态

在某些特殊情况下，如修改接口的工作参数时，需要关闭后再重启接口，所做修改才能生效

速率

设置端口的速率

·     10：10Mbps

·     100：100Mbps

·     1000：1000Mbps

·     Auto：自动协商端口速率

·     Auto 10：端口自协商速率为10Mbps

·     Auto 100：端口自协商速率为100Mbps

·     Auto 1000：端口自协商速率为1000Mbps

·     Auto 10 100：端口自协商速率为10Mbps或100Mbps

·     Auto 10 1000：端口自协商速率为10Mbps或1000Mbps

·     Auto 100 1000：端口自协商速率为100Mbps或1000Mbps

·     Auto 10 100 1000：端口自协商速率为10Mbps、100Mbps或1000Mbps

双工状态

设置端口的双工状态

·     Auto：自协商双工状态

·     Full：全双工状态

·     Half：半双工状态

连接类型

设置端口的链路类型，可以配置为Access、Hybrid或Trunk

Access、Hybrid和Trunk的详细说明请参见本手册的“VLAN”

Trunk端口和Hybrid端口之间不能直接切换，只能先设为Access端口，再设置为其它类型端口。例如：Trunk端口不能直接被设置为Hybrid端口，只能先设为Access端口，再设置为Hybrid端口

PVID

设置端口的缺省VLAN ID

PVID的详细说明请参见本手册的“VLAN”

同一链路两端的Hybrid端口或Trunk端口的PVID必须一致，否则报文将不能正确传输

Combo

配置端口的Combo类型，可以配置为Copper或Fiber

仅S3100V2-52TP-WiNet交换机支持

描述

设置端口的描述信息

网线类型

设置端口的MDI（Medium Dependent Interface，介质相关接口）模式

用于连接以太网设备的双绞线有两种：直通线缆和交叉线缆。为了使以太网接口支持使用这两种线缆，设备实现了三种MDI模式：Across、Normal和Auto

物理以太网接口由8个引脚组成，缺省情况下，每个引脚都有专门的作用，比如，使用引脚1和2发送信号，引脚3和6接收信号。通过设置MDI模式，可以改变引脚在通信中的角色

·     Across：不改变引脚的角色，即使用引脚1和2发送信号，使用引脚3和6接收信号

·     Auto：通过协商来决定物理引脚的角色

·     Normal：改变引脚的角色，使用引脚1和2接收信号，使用引脚3和6发送信号

只有将设备的发送引脚连接到对端的接收引脚后才能正常通信，所以MDI模式需要和两种线缆配合使用：

·     通常情况下，建议用户使用Auto模式，只有当设备不能获取网线类型参数时，才需要将模式手工指定为Across或Normal

·     当使用直通线缆时，两端设备的MDI模式配置不能相同

·     当使用交叉线缆时，两端设备的MDI模式配置必须相同或者至少有一端设置为Auto模式

流量控制

设置使能（Enable）或禁止（Disable）端口流量控制功能

当本端和对端设备都使能了流量控制功能后，如果本端设备发生拥塞，就向对端设备发送消息，通知对端设备暂时停止发送报文；对端设备在接收到该消息后将暂时停止向本端发送报文；反之亦然。从而避免了报文丢失现象的发生

只有本端和对端端口都开启了流量控制功能，才能实现流量控制

长帧转发

设置允许（Enable）或禁止（Disable）长帧通过端口

节能模式

设置使能（Enable）或禁止（Disable）端口的节能模式

使能端口节能模式后，如果端口在连续一段时间内没有收发报文，就会自动进入节能模式。处于节能模式的端口在收到报文时，会触发端口自动恢复到正常模式

最大MAC数

设置端口能学习的MAC地址的最大数量

·     User Defined：用户自定义，选择此项后需手动输入最大MAC数

·     No Limited：不限制

广播风暴抑制比

设置端口抑制广播风暴的方式和参数值

·     ratio：允许通过的最大广播流量占该端口传输能力的百分比，选择此项后需输入具体的百分数

·     pps：端口每秒允许转发的最大广播报文数，选择此项后需输入具体的报文数

·     kbps：端口每秒允许转发的最大广播报文千比特数，选择此项后需输入具体的千比特数

S5500-WiNet和S5120-WiNet系列交换机此配置项仅支持pps

此配置项与广播报文阈值控制功能不能同时配置，否则抑制效果不确定。端口的广播报文阈值控制功能在“设备 > 流量监管”中配置

多播风暴抑制比

设置端口抑制组播风暴的方式和参数值

·     ratio：允许通过的最大组播流量占该端口传输能力的百分比，选择此项后需输入具体的百分数

·     pps：端口每秒允许转发的最大组播报文数，选择此项后需输入具体的报文数

·     kbps：端口每秒允许转发的最大多播报文千比特数，选择此项后需输入具体的千比特数

S5500-WiNet和S5120-WiNet系列交换机此配置项仅支持pps

此配置项与组播报文阈值控制功能不能同时配置，否则抑制效果不确定。端口的组播报文阈值控制功能在“设备 > 流量监管”中配置

未知单播风暴抑制比

设置端口抑制未知单播风暴的方式和参数值

·     ratio：允许通过的最大未知单播流量占该端口传输能力的百分比，选择此项后需输入具体的百分数

·     pps：端口每秒允许转发的最大未知单播报文数，选择此项后需输入具体的报文数

·     kbps：端口每秒允许转发的最大未知单播报文千比特数，选择此项后需输入具体的千比特数

S5500-WiNet和S5120-WiNet系列交换机此配置项仅支持pps

此配置项与单播报文阈值控制功能不能同时配置，否则抑制效果不确定。端口的单播报文阈值控制功能在“设备 > 流量监管”中配置

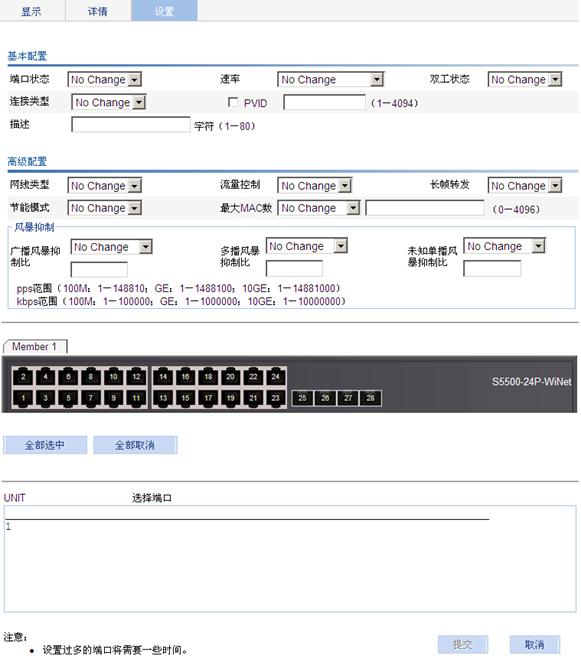

选择端口

在面板示意图或其下方的聚合口列表中点击选择要配置工作参数的端口，可以选择一个或多个端口

对于聚合接口，只有端口状态和和最大MAC数的设置是有效的，其余配置项对聚合接口均不生效
