(1)     创建VLAN 100。

步骤1：在导航栏中选择“网络 > VLAN”。

步骤2：单击“创建”页签。

步骤3：如图30-5所示，输入VLAN ID为“100”。

步骤4：单击<创建>按钮完成操作。

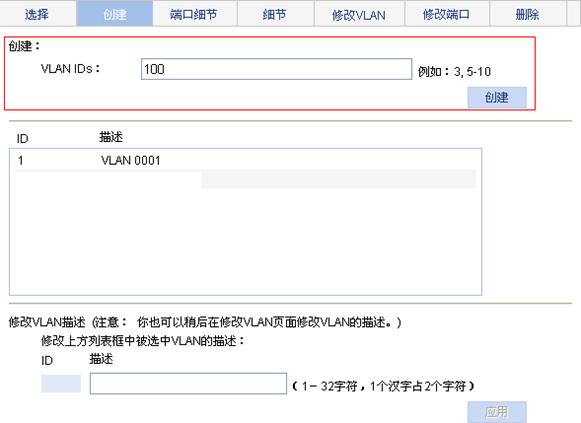

图30-5 创建VLAN 100

(2)     将端口GigabitEthernet1/0/1加入到VLAN 100中。

步骤1：单击“修改端口”页签。

步骤2：进行如下配置，如图30-6所示。

·     在设备面板示意图中选择端口“GigabitEthernet1/0/1”。

·     选择操作类型为“Untagged”。

·     输入VLAN IDs为“100”。

步骤3：单击<应用>按钮，弹出配置进度对话框。

步骤4：看到配置成功的提示后，在对话框中单击<关闭>按钮完成操作。

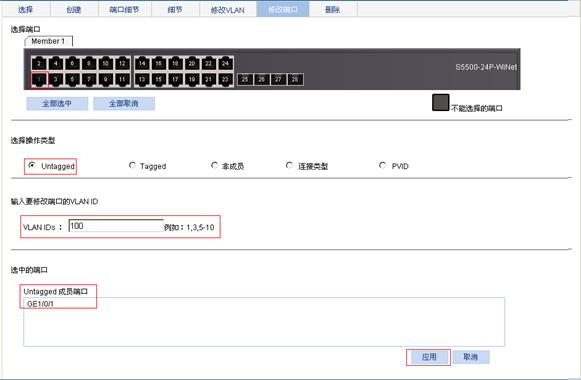

图30-6 将端口添加到VLAN 100中

(3)     创建Vlan-interface100。

步骤1：在导航栏中选择“网络 > VLAN虚接口”。

步骤2：单击“创建”页签。

步骤3：进行如下配置，如图30-7所示。

·     输入VLAN ID为“100”。

·     选中“配置IPv4地址”前的复选框。

·     选中“手工”前的单选按钮。

·     输入IPv4地址为“192.168.1.2”。

·     输入掩码长度为“24”或“255.255.255.0”。

步骤4：单击<应用>按钮完成操作。

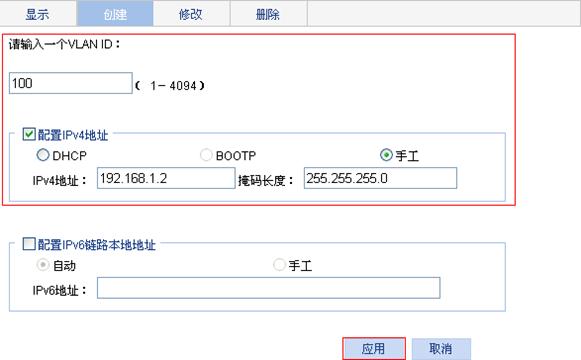

图30-7 创建Vlan-interface100

(4)     配置静态ARP表项。

步骤1；在导航栏中选择“网络 > ARP管理”，默认进入“ARP表”页签的页面。

步骤2：单击<新建>按钮。

步骤3：进行如下配置，如图30-8所示。

·     输入IP地址为“192.168.1.1”。

·     输入MAC地址为“00e0-fc01-0000”。

·     选中“高级选项”前的复选框。

·     输入VLAN ID为“100”。

·     选择端口为“GigabitEthernet1/0/1”。

步骤4：单击<确定>按钮完成操作。

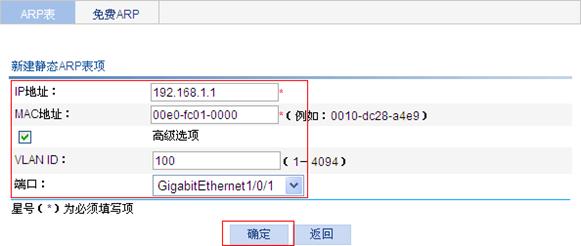

图30-8 新建静态ARP表项
