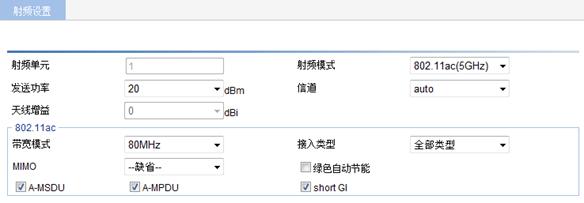

射频单元

显示选择AP的射频单元

射频模式

显示选择射频单元的射频模式

如果改变AP的射频模式，功率和信道会恢复到对应模式下的缺省情况

发送功率

射频的最大传输功率

射频的最大功率和国家码、信道、AP型号、射频模式和天线类型相关，如果采用802.11n射频模式，那么射频的最大功率和带宽 模式也相关

信道

指定射频的工作信道。信道列表由国家码和射频模式决定

auto：自动选择信道模式。选择此模式后，AP会评估无线网络中的信道质量，自动选择质量最优的信道作为工作信道

更改工作信道设置后，功率列表会自动刷新

天线增益

配置第三方天线的增益值

802.11n

只有支持802.11n的AP且选择的射频模式为802.11n时，下列802.11n的选项才可见

802.11ac

只有支持802.11ac的AP且选择的射频模式为802.11ac时，下列802.11ac的选项才可见

带宽模式

802.11n通过将两个20MHz的带宽绑定在一起组成一个40MHz通讯带宽，在实际工作时可以作为两个20MHz的带宽使用（一个为主信道，一个为辅信道），这样可将速率提高一倍，提高无线网络的吞吐量

·       20MHz：工作带宽为20MHz

·       40MHz：工作带宽为40MHz

缺省情况下，802.11n(5GHz)的带宽为40MHz，802.11n(2.4GHz)的带宽为20MHz

802.11ac通过采用由四个20MHz的带宽绑定成一个80MHz带宽的方式增加了通信带宽，提高了吞吐量。同时，802.11ac也继承了802.11n中的提高信道利用率的方式确保设备的吞吐量。目前，802.11ac仅支持5GHz频段

·       80MHz：工作带宽为80MHz

缺省情况下，802.11ac的带宽为80MHz

·       在指定带宽为40MHz情况下，如果找到两条可以绑定到一起的信道，那么使用40MHz带宽，如果找不到可以绑定的信道，那么实际只能使用20MHz带宽，关于此部分的协议规范可参见“IEEE 802.11n-2009”

·       在指定带宽为80MHz情况下，如果找到相应的中心频率，那么使用80MHz带宽；如果找不到相应的中心频率，则尝试采用40MHz带宽；若采用40MHz能够找到可用的可以绑定的信道，那么将40MHz带宽作为工作带宽，如果找不到可以绑定的信道，则实际只能使用20MHz带宽作为工作带宽。关于此部分的协议规范可参见“IEEE P802.11acTM/D5.0”

·       更改带宽模式设置后，功率会自动刷新

MIMO

用来配置射频的MIMO模式

·       缺省：表示不配置射频的MIMO模式

·       1x1：表示配置射频采用一条流发送和接收

·       2x2：表示配置射频采用两条流发送和接收

·       3x3：表示配置射频采用三条流发送和接收

只有至少支持2条流的802.11n或802.11ac射频才支持此功能

仅WA4620i-ACN/WA4620E-ACN支持3x3 MIMO模式

允许带宽自动切换

选中“允许带宽自动切换”前的复选框，表示允许射频带宽自动切换。当802.11gn射频工作在40MHz带宽下，默认不开启带宽自动切换功能

仅射频模式为802.11gn时支持

接入类型

用来配置射频允许接入AP的客户端类型

·       全部类型：表示当前射频允许802.11a/an/ac类型客户端接入AP

·       802.11n及802.11ac：表示只有802.11n和802.11ac的客户端才能接入AP

·       802.11ac：表示只有802.11ac的客户端才能接入AP

缺省情况下，允许802.11a/11an/ac类型客户端接入

仅射频模式为802.11ac时支持

如果用户需要采用“802.11n及802.11ac”或“802.11ac”，则必须配置NSS，NSS的配置请参见“1.2.3  配置802.11ac射频速率”

绿色自动节能

选中“绿色自动节能”前的复选框，表示开启绿色自动节能。默认不开启绿色自动节能功能

仅射频模式为802.11n和802.11ac时支持

只允许11n用户接入

选中“只允许11n用户接入”前的复选框，表示只有802.11n的客户端才能接入AP。如果需要接入802.11n客户端的同时，还要兼容802.11a/b/g客户端，则不要选中该选项

如果用户需要采用“只允许11n用户接入”，则必须配置基本MCS，基本MCS的配置请参见“1.2.2  配置802.11n MCS”

A-MSDU

选中“A-MSDU”前的复选框，表示开启A-MSDU功能

802.11n和802.11ac协议定义了一个新的MAC特性A-MSDU，该特性实现了将多个MSDU组合成一个MSDU发送，通过聚合，A-MSDU减少了传输每个MSDU的MAC头的附加信息，提高了MAC层的传输效率

A-MPDU

选中“A-MPDU”前的复选框，表示开启A-MPDU功能

802.11n和802.11ac标准中采用A-MPDU聚合帧格式，即将多个MPDU聚合为一个A-MPDU，只保留一个PHY头，删除其余MPDU的PHY头，减少了传输每个MPDU的PHY头的附加信息，同时也减少了ACK帧的数目，从而降低了协议的负荷，有效的提高网络吞吐量

short GI

选中“short GI”前的复选框，表示开启short GI功能

802.11a/g的GI时长为800ns，802.11n和802.11ac可以配置使用Short GI，Short GI时长为400ns。在使用Short GI的情况下，可提高10%的无线吞吐量

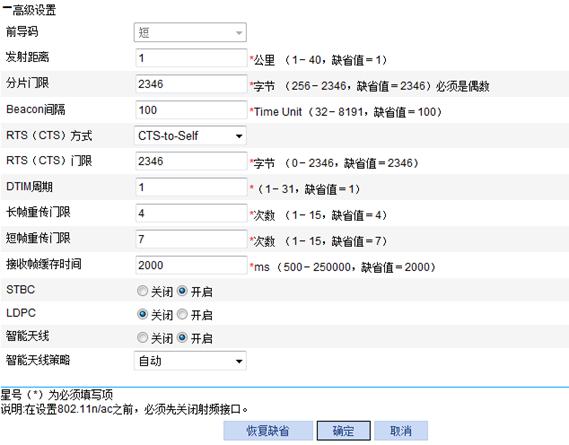

前导码

前导码是位于数据包起始处的一组bit位，接收者可以据此同步并准备接收实际的数据。

·       短：短前导码。选择短前导码能使网络同步性能更好，一般选择短前导码

·       长：长前导码。在网络中需要兼容一些比较老的客户端网卡时，可以选择长前导码进行兼容

802.11a/802.11n(5GHz)/802.11ac(5GHz)不支持此项配置

发射距离

射频可覆盖的最大距离

分片门限

指定帧的分片门限值。分片的基本原理是将一个大的帧分成小的分片，每个分片独立地传输和确认。当数据包的实际大小超过指定的分片门限值时，该数据包被分片传输

在误码率较高的无线环境下，可以把分片门限适当降低，这样在传输失败的情况下，只有未成功发送的部分需要重新发送，从而提高帧传输的吞吐量

在无干扰环境下，适当提高分片门限，可以减少确认帧的次数，也可以提高帧传输的吞吐量

配置分片门限时，WMM功能必须处于关闭状态

Beacon间隔

发送信标帧的时间间隔。信标帧按规定的时间间隔周期性发送，以允许移动用户接入网络。与其它接入点设备或其它网络控制设备进行联络

RTS（CTS）方式

在配置冲突避免机制时，支持用户配置RTS/CTS和CTS to self两种方式：

·       RTS/CTS方式：当AP向某个客户端发送数据的时候，AP会向客户端发送一个RTS报文，这样所有在AP覆盖范围内设备在收到RTS后都会在指定的时间内不发送数据。该客户端收到RTS后，会再发送一个CTS报文，这样保证在该客户端覆盖范围内的所有的设备都会在指定的时间内不发送数据。使用RTS/CTS方式实现冲突避免需要发送两个报文，报文开销较大

·       CTS to self方式：当AP需要向客户端发送报文的时候，会使用自己的地址发送一个CTS通告AP要发送报文，这样所有在AP覆盖范围内的设备都会在指定的时间内不发送数据。使用CTS to self方式只需发送一个控制报文就可以满足冲突避免的大部分应用环境，但是如果有另一个设备在客户端的覆盖范围，但是不在AP的覆盖范围内，仍然可能会产生冲突

和RTS/CTS相比，CTS-To-Self机制减少了控制报文的数量。但在某些情况下可能会出现因为隐藏节点收不到AP发送的CTS报文而仍然产生冲突的情况。因此，RTS-CTS机制比CTS-To-Self机制的保护范围要大

RTS（CTS）门限

启用冲突避免机制所要求的帧的长度门限值。当帧的实际长度大于设定的门限值时，会启用冲突避免机制

冲突避免用于在无线局域网中避免数据发送冲突。RTS（CTS）包的发送频率需要合理设置，设置RTS（CTS）门限时需要进行权衡：如果将门限值设得较小，则会增加RTS（CTS）包的发送频率，消耗更多的带宽。但RTS（CTS）包发送得越频繁，无线网络从冲突中恢复得就越快

在高密度无线网络环境可以降低此门限值，以减少冲突发生的概率

使用冲突避免机制会占用一定的网络带宽，所以只在传输高于RTS（CTS）门限的数据帧时才使用，对于小于RTS（CTS）门限的数据帧不启动该机制

DTIM周期

设置信标帧的DTIM（Delivery Traffic Indication Message，数据待传指示信息）周期

当DTIM计数达到0时，AP才会发送缓存中的多播帧或广播帧

长帧重传门限

设置帧长超过RTS（CTS）门限值的单播帧的最大重传次数

短帧重传门限

设置帧长不大于RTS（CTS）门限值的单播帧的最大重传次数

接收帧缓存时间

AP接收到的帧可以在缓存区保存的最大时间

STBC

·       开启：开启STBC

·       关闭：关闭STBC

缺省情况下，STBC处于开启状态

开启STBC后，可以提高接收端的SNR，增强数据传输的可靠性

STBC可用于无线接入、WDS链路。用于WDS链路时，为使性能达到最佳，建议在发送设备和接收设备上同时开启STBC

当AP上存在的天线 > Radio使用速率对应的空间流时，STBC才能生效

LDPC

·       开启：开启LDPC

·       关闭：关闭LDPC

缺省情况下，LDPC（Low Density Parity Check Code）处于关闭状态

智能天线

·       开启：开启智能天线

·       关闭：关闭智能天线

使用智能天线，可以有以下作用：

·       保证覆盖范围内的客户端具有较高和稳定的带宽

·       在高密度的无线网络环境中，减少AP和客户端之间形成的干扰，避开非无线设备形成的干扰

缺省情况下，智能天线处于开启状态

只有为射频配置使用内置天线的情况下，智能天线才会起作用。在导航栏中选择“射频 > 天线切换”页面可以选择内置天线

不支持智能天线的设备该选项为不可选状态

智能天线策略

·       自动：使用自适应策略，对语音视频等报文使用高可靠性策略，对其它报文使用高吞吐量策略

·       可靠性：使用高可靠性策略

·       高吞吐量：使用高吞吐量策略

缺省情况下，智能天线使用自适应策略

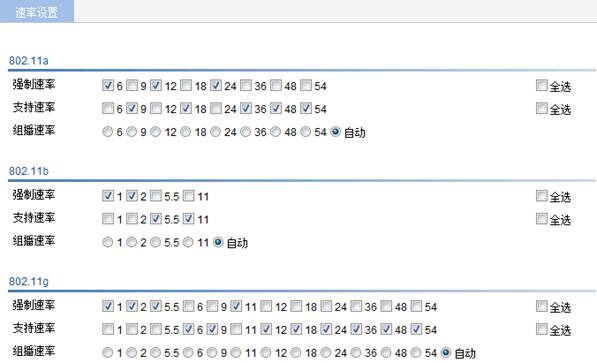

802.11a

802.11a速率设置

缺省情况下：

·       强制速率：6，12，24；

·       支持速率：9，18，36，48，54；

·       组播速率：自动从强制速率集中选取，在所有客户端都支持的强制速率中选取发送速率，作为BSS中的多播报文的发送速率

802.11b

802.11b速率设置

缺省情况下：

·       强制速率：1，2；

·       支持速率：5.5，11；

·       组播速率：自动从强制速率集中选取，在所有客户端都支持的强制速率中选取发送速率，作为BSS中的多播报文的发送速率

802.11g

802.11g速率设置

缺省情况下：

·       强制速率：1，2，5.5，11；

·       支持速率：6，9，12，18，24，36，48，54；

·       组播速率：自动从强制速率集中选取，在所有客户端都支持的强制速率中选取发送速率，作为BSS中的多播报文的发送速率
