静态路由

给您提供案例，请参考

静态路由基本功能配置举例

1. 组网需求

交换机各接口及主机的IP地址和掩码如图1-2所示。要求采用静态路由，使图中任意两台主机之间都能互通。

2. 组网图

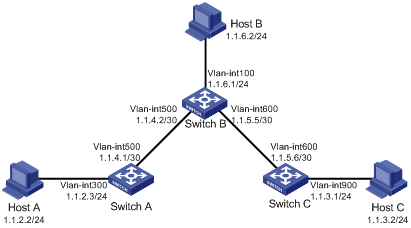

图1-2 静态路由基本功能配置组网图

3. 配置步骤

(1)     配置各接口的IP地址（略）

(2)     配置静态路由

# 在Switch A上配置缺省路由。

<SwitchA> system-view

[SwitchA] ip route-static 0.0.0.0 0.0.0.0 1.1.4.2

# 在Switch B上配置两条静态路由。

<SwitchB> system-view

[SwitchB] ip route-static 1.1.2.0 255.255.255.0 1.1.4.1

[SwitchB] ip route-static 1.1.3.0 255.255.255.0 1.1.5.6

# 在Switch C上配置缺省路由。

<SwitchC> system-view

[SwitchC] ip route-static 0.0.0.0 0.0.0.0 1.1.5.5

(3)     配置主机

配置Host A的缺省网关为1.1.2.3，Host B的缺省网关为1.1.6.1，Host C的缺省网关为1.1.3.1，具体配置过程略。

4. 验证配置

# 查看Switch A的静态路由信息。

[SwitchA] display ip routing-table protocol static

Summary Count : 1

Static Routing table Status :< Active>

Summary Count : 1

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

0.0.0.0/0           Static 60   0            1.1.4.2         Vlan500

Static Routing table Status :< Inactive>

Summary Count : 0

# 查看Switch B的静态路由信息。

[SwitchB] display ip routing-table protocol static

Summary Count : 2

Static Routing table Status :< Active>

Summary Count : 2

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

1.1.2.0/24          Static 60   0            1.1.4.1         Vlan500

1.1.3.0/24          Static 60   0            1.1.5.6         Vlan600

Static Routing table Status :< Inactive>

Summary Count : 0

# 在Host B上使用ping命令验证Host A是否可达（假定主机安装的操作系统为Windows XP）。

C:\Documents and Settings\Administrator>ping 1.1.2.2

Pinging 1.1.2.2 with 32 bytes of data:

Reply from 1.1.2.2: bytes=32 time=1ms TTL=126

Reply from 1.1.2.2: bytes=32 time=1ms TTL=126

Reply from 1.1.2.2: bytes=32 time=1ms TTL=126

Reply from 1.1.2.2: bytes=32 time=1ms TTL=126

Ping statistics for 1.1.2.2:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 1ms, Maximum = 1ms, Average = 1ms

# 在Host B上使用tracert命令验证Host A是否可达。

C:\Documents and Settings\Administrator>tracert 1.1.2.2

Tracing route to 1.1.2.2 over a maximum of 30 hops

  1    <1 ms    <1 ms    <1 ms  1.1.6.1

  2    <1 ms    <1 ms    <1 ms  1.1.4.1

  3     1 ms    <1 ms    <1 ms  1.1.2.2

Trace complete.
