Telent设置

4.1  组网需求

如图3所示，要求仅允许使用IP地址为为192.168.0.46/24和192.168.0.52/24的主机以Telnet方式登录设备，且在登录时必须进行基于用户名和密码的身份验证。这两个主机在相同的认证方式下使用两个不同的用户名登录设备时，具有两种不同的权限，分别为管理权限和可执行所有特性中读类型的命令权限。

图3 通过Telnet登录交换机组网图

4.2  配置思路

·           缺省情况下，设备的Telnet服务器处于关闭状态，需要通过Console口登录后开启设备的Telnet服务功能。

·           可以通过ACL来限制IP地址为192.168.0.58的主机不能以Telnet方式登录设备。

·           缺省情况下，本地用户的角色为network-operator。因此，对于用户权限仅为允许执行所有特性中读类型的命令，需要重新创建一个具有此权限的角色。

4.3  配置步骤

# 通过Console口登录设备，进入系统视图，开启Telnet服务。

<Sysname> system-view

[Sysname] telnet server enable

# 设置通过VTY用户线登录交换机使用AAA的认证方式。

[Sysname] line vty 0 63

[Sysname-line-vty0-63] authentication-mode scheme

[Sysname-line-vty0-63] quit

# 创建本地用户userA，授权其用户角色为network-admin，为其配置密码，删除默认角色。

[Sysname] local-user userA class manage

New local user added.

[Sysname-luser-manage-userA] authorization-attribute user-role network-admin

[Sysname-luser-manage-userA] service-type telnet

[Sysname-luser-manage-userA] password simple 123

[Sysname-luser-manage-userA] undo authorization-attribute user-role network-operator

[Sysname-luser-manage-userA] quit

# 创建用户角色roleB，权限为允许执行所有特性中读类型的命令。

[Sysname] role name roleB

[Sysname-role-roleB] rule 1 permit read feature

[Sysname-role-roleB] quit

# 创建本地用户userB，为其配置密码，授权其用户角色为roleB，删除默认角色。

[Sysname] local-user userB class manage

New local user added.

[Sysname-luser-manage-userB] authorization-attribute user-role roleB

[Sysname-luser-manage-userB] service-type telnet

[Sysname-luser-manage-userB] password simple 123

[Sysname-luser-manage-userB] undo authorization-attribute user-role network-operator

[Sysname-luser-manage-userB] quit

# 创建ACL视图，定义规则，仅允许来自192.168.0.46和192.168.0.52的用户访问交换机。

[Sysname] acl basic 2000

[Sysname-acl-ipv4-basic-2000] rule 1 permit source 192.168.0.46 0

[Sysname-acl-ipv4-basic-2000] rule 2 permit source 192.168.0.52 0

[Sysname-acl-ipv4-basic-2000] rule 3 deny source any

[Sysname-acl-ipv4-basic-2000] quit

# 引用访问控制列表2000，通过源IP对Telnet用户进行控制。

[Sysname] telnet server acl 2000

4.4  验证配置

配置完成后，各用户的权限为：

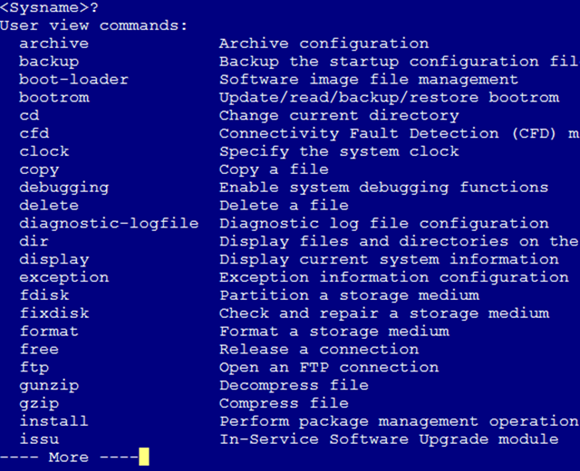

·            当用户使用userA作为用户名以Telnet方式登录设备时，具有对设备进行管理和配置的权限。如图4所示：

图4 用户登录设备后情况

·           当用户使用userB作为用户名以Telnet方式登录到设备上时，则只允许执行所有特性中读类型的命令。如图5所示

图5 用户登录设备后情况

·            Host C无法通过Telnet登录设备。

4.5  配置文件

#

 telnet server enable

 telnet server acl 2000

#

acl basic 2000

 rule 1 permit source 192.168.0.46 0

 rule 2 permit source 192.168.0.52 0

 rule 3 deny

#

line vty 0 63

 authentication-mode scheme

user-role network-operator

#

local-user userA class manage

 password hash $h$6$I2Sg4Llj1qVUWQZ3$JA6KkU3zfVVRg48MM92X6cVpdiqR2JF887PKi3GQMwn

XXXcsWBuz7GIeJZeeNFMmMBaV7DPkKblnb0sGT2axvg==

 service-type telnet

 authorization-attribute user-role network-admin

#

local-user userB class manage

 password hash $h$6$q+c3OcSxrPpDpsDf$BWkgfOyxBLyR5zyYgF/+VvN/1ofy81zoHDlFf80OjDl

a6/EiSJbSBl33PeazilSkWSYcttkg5v5bGecB7oYwAw==

 service-type telnet

 authorization-attribute user-role roleB

#

role name roleB

 rule 1 permit read feature

#
