本节介绍在UEFI启动模式下通过RSTe板载软RAID配置RAID的方法。关于进入BIOS界面和设置BIOS启动模式为UEFI的详细介绍，请参见《H3C服务器Grantley平台BIOS用户指南》中的“设置BIOS启动模式”章节。

2.1.1  设置RSTe工作模式

本节介绍设置RSTe板载软RAID工作模式为RAID模式的操作步骤。具体操作过程如下：

(1)     将服务器上电或重启后，在BIOS启动界面，根据提示按下Delete或Esc，进入图2-2所示的BIOS Setup界面。请参考界面右下角的按键操作提示，以实现在界面中导航和修改设置。

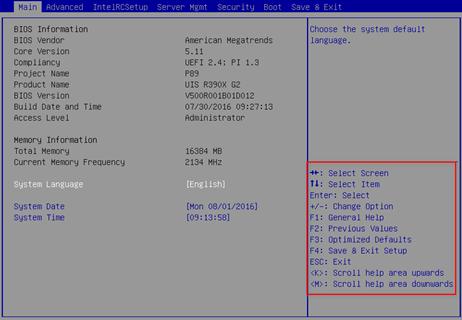

图2-2 BIOS Setup界面

(2)     如图2-3所示，选择IntelRCSetup页签 > PCH Configuration，按Enter。

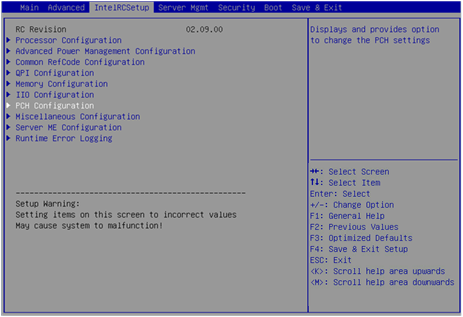

图2-3 IntelRCSetup界面

(3)     进入图2-4所示界面，选择PCH SATA Configuration（或PCH sSATA Configuration，分别对应RSTe板载软RAID上两个控制器的配置入口），然后按Enter。

图2-4 PCH Configuration界面

(4)     进入图2-5所示界面，选择Configure SATA As，按Enter，然后选择工作模式。关于RSTe板载软RAID工作模式的说明请参见1.2.2  1. 切换工作模式。

图2-5 修改RAID卡工作模式

(5)     配置完成后，按F4，在弹出的对话框中，选择Yes，保存当前配置并重新启动，完成RAID卡工作模式的设置。

2.1.2  进入RSTe配置界面

本节介绍进入RSTe配置界面，即进入RAID功能相关的配置入口的操作步骤。

(1)     进入BIOS Setup界面。

(2)     如图2-6所示，在BIOS Setup界面选择Advanced页签 > Intel RSTe SATA Controller（或Intel RSTe sSATA Controller），按Enter。

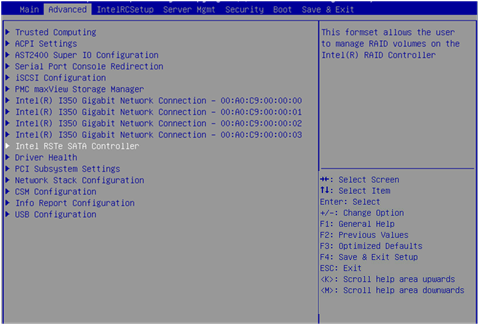

图2-6 Advanced界面

(3)     进入图2-7所示的RSTe配置界面。

图2-7 RSTe配置界面

2.1.3  常用任务

1. 配置RAID

本节介绍配置RAID的详细操作步骤，操作过程如下。

(1)     进入RSTe配置界面，具体方法请参见2.1.2  进入RSTe配置界面。

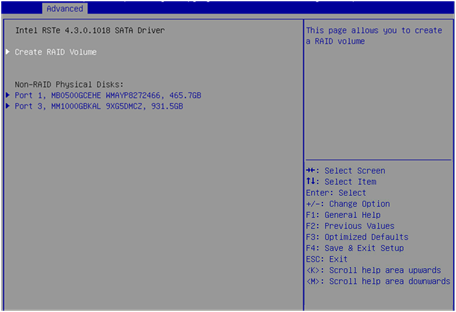

(2)     如图2-8所示，选择Create RAID Volume（只有SATA或sSATA控制器对应的接口连接了两个及以上的磁盘才会有该选项），按Enter。

图2-8 选择Create RAID Volume

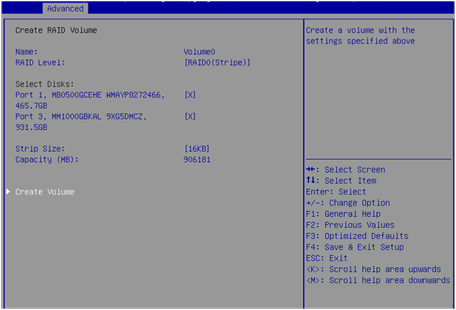

(3)     进入图2-9所示界面，在Name、RAID Level、Select Disks、Strip Size和Capacity栏进行相应的设置（参数说明请参见表2-2），然后选择Create Volume，按Enter，完成RAID的创建。

图2-9 设置RAID参数

表2-2 参数说明

(4)     进入如图2-10所示界面，RAID创建完成后，会在RAID Volumes目录下显示。选择某个RAID，按Enter，可查看该RAID的详细信息（包括RAID名称、级别，所含磁盘信息等）。

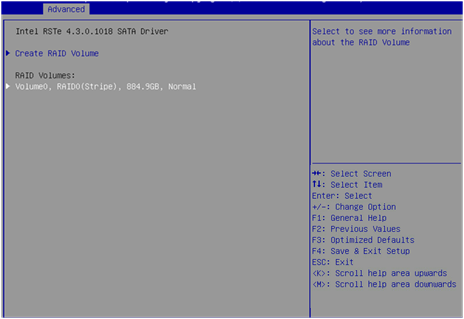

图2-10 查看创建的RAID

2. 配置热备盘

本节介绍配置热备盘的详细操作步骤。

(1)     进入RSTe配置界面，具体方法请参见2.1.2  进入RSTe配置界面。

(2)     如图2-11所示，选择要用来配置为热备盘的磁盘，按Enter。

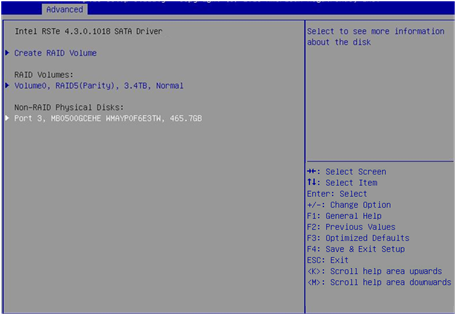

图2-11 选择要用来配置为热备盘的磁盘

(3)     进入图2-12所示界面，选择“Mark as Spare”，按Enter。

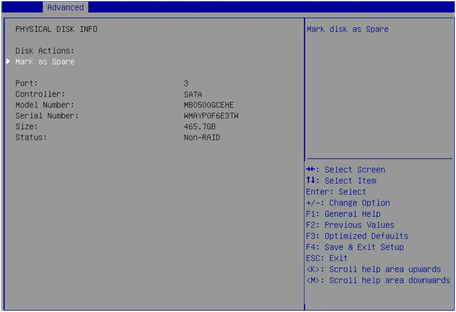

图2-12 热备盘配置界面

(4)     进入图2-13所示界面，选择“Yes”，按Enter，完成热备盘的配置。

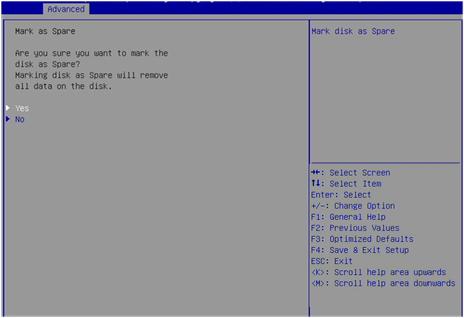

图2-13 确认热备盘的配置

3. 删除RAID

本节介绍删除RAID的详细操作步骤，操作过程如下。

(1)     进入RSTe配置界面，具体方法请参见2.1.2  进入RSTe配置界面。

(2)     如图2-14所示，在RAID Volumes目录下选中待删除的RAID，按Enter。

图2-14 选择待删除的RAID

(3)     进入图2-15所示RAID的信息界面，选择Delete，按Enter，即可删除该RAID。

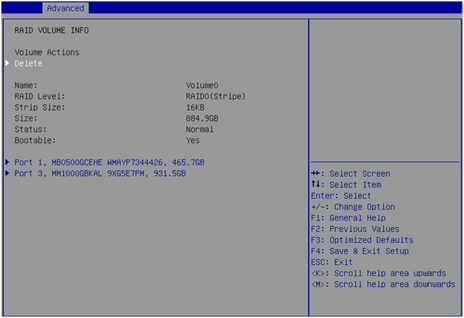

图2-15 RAID信息界面
