s3600配置ssh

1.5.1  password认证配置举例

1. 组网需求

如图1-1，配置Host（SSH客户端）与Switch建立本地连接。Host采用SSH协议登录到Switch上，以保证数据信息交换的安全。SSH用户采用的认证方式为password认证，用户名和密码保存在Switch上。

2. 组网图

图1-1 SSH password认证配置组网图

3. 配置步骤

(1)     配置SSH服务器

# 生成RSA密钥对。

<Switch> system-view

[Switch] public-key local create rsa

The range of public key size is (512 ~ 2048).

NOTES: If the key modulus is greater than 512,

It will take a few minutes.

Press CTRL+C to abort.

Input the bits of the modulus[default = 1024]:

Generating Keys...

++++++++

++++++++++++++

+++++

++++++++

# 生成DSA密钥对。

[Switch] public-key local create dsa

The range of public key size is (512 ~ 2048).

NOTES: If the key modulus is greater than 512,

It will take a few minutes.

Press CTRL+C to abort.

Input the bits of the modulus[default = 1024]:

Generating Keys...

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

+++++++++++++++++++++++++++++++++++

# 启动SSH服务器。

[Switch] ssh server enable

# 配置VLAN接口1的IP地址，客户端将通过该地址连接SSH服务器。

[Switch] interface vlan-interface 1

[Switch-Vlan-interface1] ip address 192.168.1.40 255.255.255.0

[Switch-Vlan-interface1] quit

# 设置SSH客户端登录用户界面的认证方式为AAA认证。

[Switch] user-interface vty 0 15

[Switch-ui-vty0-15] authentication-mode scheme

# 设置Switch上远程用户登录协议为SSH。

[Switch-ui-vty0-15] protocol inbound ssh

[Switch-ui-vty0-15] quit

# 创建本地用户client001，并设置用户访问的命令级别为3。

[Switch] local-user client001

[Switch-luser-client001] password simple aabbcc

[Switch-luser-client001] service-type ssh

[Switch-luser-client001] authorization-attribute level 3

[Switch-luser-client001] quit

# 配置SSH用户client001的服务类型为Stelnet，认证方式为password认证。（此步骤可以不配置）

[Switch] ssh user client001 service-type stelnet authentication-type password

(2)     SSH客户端建立与SSH服务器的连接

# 建立与SSH服务器端的连接。

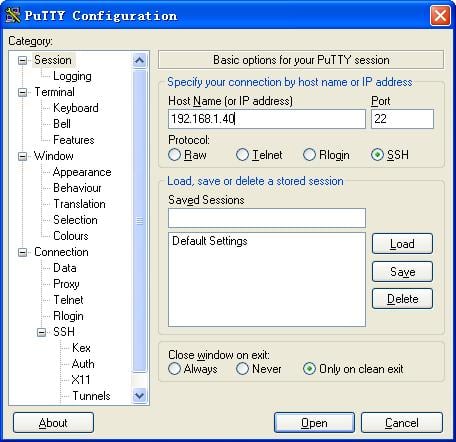

打开PuTTY.exe程序，出现如图1-2所示的客户端配置界面。在“Host Name（or IP address）”文本框中输入SSH服务器的IP地址为192.168.1.40。

图1-2 SSH客户端配置界面（1）

在图1-2中，单击<Open>按钮。按提示输入用户名client001及密码aabbcc，即可进入Switch的配置界面。
