问题描述：
能否配置VLAN 求配置手册，文档
组网及组网描述：
能否配置VLAN 求配置手册，文档
- 2020-06-27提问
- 举报
-
(0)
最佳答案
官网配置手册：
https://www.h3c.com/cn/Service/Document_Software/Document_Center/Switches/Catalog/S2600/S2600/
另外有轻松配资料供参考：
https://zhiliao.h3c.com/topic/huati/1246
- 2020-06-27回答
- 评论(2)
- 举报
-
(0)
需要s2626的
您好，请知：
S2626属于S2600系列。以下是S2600的VLAN配置案例，请参考：
1.9 VLAN典型配置举例
1. 组网需求
· Switch A与对端Switch B使用Ethernet1/0/1相连。
· Ethernet1/0/1为Trunk端口，缺省VLAN ID为100。
· 配置Ethernet1/0/1，使该端口允许VLAN 2、VLAN 6到VLAN 50、VLAN 100的报文通过。
图1-11 VLAN配置组网图
2. 配置Switch A
(1) 配置Ethernet1/0/1为Trunk端口，缺省VLAN为VLAN 100。
步骤1：在导航栏中选择“设备 > 端口管理”。
步骤2：单击“设置”页签。
步骤3：进行如下配置，如下图所示。
· 选择连接类型为“Trunk”。
· 选中“PVID”前的复选框，输入PVID为“100”。
· 在面板示意图中点击选择端口Ethernet1/0/1。
步骤4：单击<提交>按钮完成操作。
图1-12 配置Ethernet1/0/1为Trunk端口（PVID为100）
(2) 创建VLAN 2、VLAN 6到VLAN 50、VLAN 100。
步骤1：在导航栏中选择“网络 > VLAN”。
步骤2：单击“创建”页签。
步骤3：如下图所示，输入VLAN IDs为“2,6-50,100”。
步骤4：单击<创建>按钮完成操作。
图1-13 创建VLAN 2、VLAN 6-50、VLAN 100
(3) 配置Ethernet1/0/1为VLAN 100的Untagged成员。
步骤1：单击“选择”页签。
步骤2：如下图所示，选中“显示所有已配置VLAN的一个子集”前的单选按钮，在输入框中输入“1-100”。
步骤3：单击<选择>按钮完成操作。
图1-14 选择显示的VLAN范围
步骤4：单击“修改VLAN”页签。
步骤5：进行如下配置，如下图所示。
· 在“请选择一个VLAN修改”下拉框中选择“100 - VLAN 0100”。
· 选中“Untagged”前的单选按钮。
· 在面板示意图中点击选择端口Ethernet1/0/1。
步骤6：单击<应用>按钮，弹出配置进度对话框。
步骤7：看到配置成功的提示后，在对话框中单击<关闭>按钮完成操作。
图1-15 配置GigabitEthernet1/0/1为VLAN 100的Untagged成员
(4) 配置Ethernet1/0/1为VLAN 2、VLAN 6到VLAN 50的Tagged成员。
步骤1：单击“修改端口”页签。
步骤2：进行如下配置，如下图所示。
· 选择操作类型为“Tagged”。
· 输入VLAN IDs为“2,6-50”。
步骤3：单击<应用>按钮，弹出配置进度对话框。
步骤4：看到配置成功的提示后，在对话框中单击<关闭>按钮完成操作。
图1-16 配置Ethernet1/0/1为VLAN 2、VLAN 6-50的Tagged成员
3. 配置Switch B
与Switch A上的配置相同，不再赘述。
1.10 注意事项
配置VLAN时需要注意如下事项：
(1) VLAN1为系统缺省VLAN，用户不能手工创建和删除。
(2) 保留VLAN是系统为实现特定功能预留的VLAN，用户不能手工创建和删除。
(3) 不能在“删除”页面上删除设备上动态学习到的VLAN。
(4) 如果某个VLAN上应用了相关的QoS策略配置，则不允许删除该VLAN。
2 VLAN虚接口
2.1 概述
VLAN虚接口是一种三层模式下的虚拟接口，它不作为物理实体存在于设备上。
2.2 创建VLAN虚接口
创建VLAN虚接口，可同时配置VLAN虚接口的IPv4地址和IPv6链路本地地址。如果不配置VLAN虚接口的IP地址，则只创建VLAN虚接口，再通过修改VLAN虚接口为其配置IP地址。
(1) 在导航栏中选择“网络 > VLAN虚接口”。
(2) 单击“创建”页签，进入VLAN虚接口的创建页面，如下图所示。

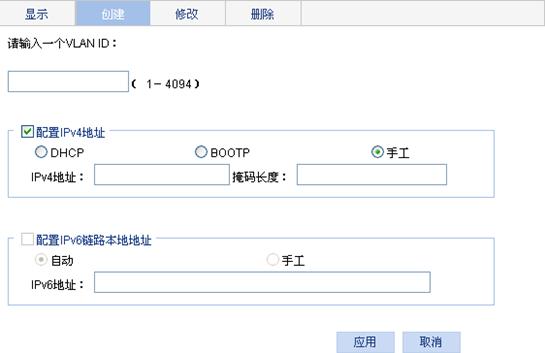

图2-1 创建VLAN虚接口
(3) 配置VLAN虚接口的信息，详细配置如下表所示。
(4) 单击<应用>按钮完成操作。
表2-1 创建VLAN虚接口的详细配置
配置项 | 说明 | |
请输入一个VLAN ID | 输入要创建的VLAN虚接口的ID，对应的VLAN必须已经创建 | |
配置IPv4地址 | DHCP | 设置VLAN虚接口获取IPv4地址的方式 · DHCP：表示通过DHCP协议自动获取IPv4地址 · BOOTP：表示通过BOOTP协议自动获取IPv4地址 · 手工：表示通过手工配置指定IPv4地址，选择此项时需要设置IPv4地址和掩码长度 |
BOOTP | ||
手工 | ||
IPv4地址 | 设置VLAN虚接口的IPv4地址 VLAN虚接口IPv4地址的获取方式选择“手工”时可用 | |
掩码长度 | 设置子网掩码长度（也可以输入点分十进制格式的掩码） VLAN虚接口IPv4地址的获取方式选择“手工”时可用 | |
配置IPv6链路本地地址 | 自动 | 设置VLAN虚接口获取IPv6链路本地地址的方式 · 自动：表示设备根据链路本地地址前缀（FE80::/10）及接口的链路层地址，自动为接口生成链路本地地址 · 手工：表示通过手工配置方式配置IPv6链路本地地址，选择此项时需要设置IPv6地址 |
手工 | ||
IPv6地址 | 设置VLAN虚接口的IPv6链路本地地址 VLAN虚接口IPv6链路本地地址的获取方式选择“手工”时可用，输入的IPv6链路本地地址前缀必须为“FE80::/10” | |
2.3 修改VLAN虚接口
通过修改VLAN虚接口，可以为VLAN虚接口配置IPv4地址、IPv6链路本地地址，以及IPv6站点本地地址或全球单播地址；可以设置打开或关闭VLAN虚接口。
· 修改VLAN虚接口时，修改IPv4地址和状态、配置IPv6链路本地地址和状态、添加IPv6单播地址需要分别单击各自的<应用>按钮来提交配置。
· 修改当前登录使用的VLAN虚接口的IP地址会导致与设备的连接断开，可以使用修改后的IP地址重新登录。
(1) 在导航栏中选择“网络 > VLAN虚接口”。
(2) 单击“修改”页签，进入VLAN虚接口的修改页面，如下图所示。
图2-2 修改VLAN虚接口
(3) 修改VLAN虚接口IP地址等信息，详细配置如下表所示。
(4) 单击相应的<应用>按钮完成操作。
表2-2 修改VLAN虚接口的详细配置
配置项 | 说明 | |
选择VLAN虚接口 | 设置要配置的VLAN虚接口 下拉框中可选的VLAN虚接口需通过创建VLAN虚接口来创建 | |
修改IPv4地址和状态 | DHCP | 设置VLAN虚接口获取IPv4地址的方式 · DHCP：表示通过DHCP协议自动获取IPv4地址 · BOOTP：表示通过BOOTP协议自动获取IPv4地址 · 手工：表示通过手工配置指定IPv4地址，选择此项时需要设置IPv4地址和掩码（可以输入掩码长度或点分十进制格式的掩码） |
BOOTP | ||
手工 | ||
配置状态 | 配置打开（Up）或关闭（Down）VLAN虚接口 当VLAN虚接口出现故障时，可以用将接口先关闭，然后再打开接口，可能会使接口恢复正常 缺省情况下，当VLAN虚接口下所有以太网端口状态为Down时，VLAN虚接口为Down状态；只要VLAN虚接口下有一个以太网端口状态为Up，VLAN虚接口就为Up状态
· 关闭和打开VLAN虚接口对于属于这个VLAN的任何一个以太网端口本身都不起作用，以太网端口的状态不随VLAN虚接口状态的改变而改变 · 配置状态时，“修改IPv4地址”框和“修改IPv6地址”框中的VLAN虚接口的当前状态是同步变化的 | |
修改IPv6地址和状态 | 自动 | 设置VLAN虚接口获取IPv6链路本地地址的方式 · 自动：表示设备根据链路本地地址前缀（FE80::/10）及接口的链路层地址，自动为接口生成链路本地地址 · 手工：表示通过手工配置方式配置IPv6链路本地地址，选择此项时需要设置IPv6地址 |
手工 | ||
配置状态 | 配置打开（Up）或关闭（Down）VLAN虚接口 当VLAN虚接口出现故障时，可以用将接口先关闭，然后再打开接口，可能会使接口恢复正常 缺省情况下，当VLAN虚接口下所有以太网端口状态为Down时，VLAN虚接口为Down状态；否则VLAN虚接口处于Up状态
· 关闭和打开VLAN虚接口对于属于这个VLAN的任何一个以太网端口本身都不起作用，以太网端口的状态不随VLAN虚接口状态的改变而改变 · 配置状态时，“修改IPv4地址”框和“修改IPv6地址”框中的VLAN虚接口的当前状态是同步变化的 | |
添加IPv6单播地址 | 设置VLAN虚接口的IPv6站点本地地址或全球单播地址，以及前缀长度 输入的IPv6地址前缀不能为“FE80::/10”，即链路本地地址前缀 配置IPv6站点本地地址时，输入的IPv6地址前缀必须为“FEC0::/10” 如果该VLAN虚接口没有IPv6链路本地地址，则配置此参数后会自动生成链路本地地址 | |
EUI64编码 | 设置采用EUI-64（64-bit Extended Unique Identifier，64位扩展唯一标识符）格式形成IPv6站点本地地址或全球单播地址 选中前面的复选框表示采用EUI-64格式形成；不选中则表示采用手工配置的IPv6站点本地地址或全球单播地址 | |
