1 VLAN配置

1.1  VLAN简介

1.1.1  VLAN概述

以太网是一种基于CSMA/CD（Carrier Sense Multiple Access/Collision Detect，载波侦听多路访问/冲突检测）的共享通讯介质的数据网络通讯技术，当主机数目较多时会导致冲突严重、广播泛滥、性能显著下降甚至使网络不可用等问题。通过交换机实现LAN互联虽然可以解决冲突（Collision）严重的问题，但仍然不能隔离广播报文。在这种情况下出现了VLAN（Virtual Local Area Network，虚拟局域网）技术，这种技术可以把一个LAN划分成多个逻辑的LAN——VLAN，每个VLAN是一个广播域，VLAN内的主机间通信就和在一个LAN内一样，而VLAN间则不能直接互通，这样，广播报文被限制在一个VLAN内，如图1-1所示。

图1-1 VLAN示意图

VLAN的划分不受物理位置的限制：不在同一物理位置范围的主机可以属于同一个VLAN；一个VLAN包含的用户可以连接在同一个交换机上，也可以跨越交换机，甚至可以跨越路由器。

VLAN的优点如下：

l              限制广播域。广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。

l              增强局域网的安全性。VLAN间的二层报文是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信，如果不同VLAN要进行通信，则需通过路由器或三层交换机等三层设备。

l              灵活构建虚拟工作组。用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

1.1.2  VLAN原理

要使网络设备能够分辨不同VLAN的报文，需要在报文中添加标识VLAN的字段。由于普通交换机工作在OSI模型的数据链路层，只能对报文的数据链路层封装进行识别。因此，如果添加识别字段，也需要添加到数据链路层封装中。

IEEE（Institute of Electrical and Electronics Engineers，电气和电子工程师学会）于1999年颁布了用以标准化VLAN实现方案的IEEE 802.1Q协议标准草案，对带有VLAN标识的报文结构进行了统一规定。

传统的以太网数据帧在目的MAC地址和源MAC地址之后封装的是上层协议的类型字段，如图1-2所示。

图1-2 传统以太网帧封装格式

其中DA表示目的MAC地址，SA表示源MAC地址，Type表示报文所属协议类型。

IEEE 802.1Q协议规定在目的MAC地址和源MAC地址之后封装4个字节的VLAN Tag，用以标识VLAN的相关信息。

图1-3 VLAN Tag的组成字段

如图1-3所示，VLAN Tag包含四个字段，分别是TPID（Tag Protocol Identifier，标签协议标识符）、Priority、CFI（Canonical Format Indicator，标准格式指示位）和VLAN ID。

l              TPID用来判断本数据帧是否带有VLAN Tag，长度为16bit，缺省取值为0x8100。

l              Priority表示报文的802.1P优先级，长度为3bit，相关内容请参见“ACL和QoS配置指导”中的“QoS”。

l              CFI字段标识MAC地址在不同的传输介质中是否以标准格式进行封装，长度为1bit，取值为0表示MAC地址以标准格式进行封装，为1表示以非标准格式封装，缺省取值为0。

l              VLAN ID标识该报文所属VLAN的编号，长度为12bit，取值范围为0～4095。由于0和4095为协议保留取值，所以VLAN ID的取值范围为1～4094。

网络设备利用VLAN ID来识别报文所属的VLAN，根据报文是否携带VLAN Tag以及携带的VLAN Tag值，来对报文进行处理。详细的处理方式请参见“1.4.1  基于端口的VLAN简介”。

1.1.3  VLAN划分

VLAN根据划分方式不同可以分为不同类型，下面列出了6种最常见的VLAN类型：

l              基于端口的VLAN

l              基于MAC地址的VLAN

l              基于协议的VLAN

l              基于IP子网的VLAN

l              基于策略的VLAN

l              其它VLAN

1.2  配置VLAN基本属性

表1-1 配置VLAN基本属性

1.3  配置VLAN接口基本属性

不同VLAN间的主机不能直接通信，需要通过路由器或三层交换机等网络层设备进行转发，设备提供VLAN接口实现对报文进行三层转发的功能。

VLAN接口是一种三层模式下的虚拟接口，主要用于实现VLAN间的三层互通，它不作为物理实体存在于设备上。每个VLAN对应一个VLAN接口，在为VLAN接口配置了IP地址后，该接口即可作为本VLAN内网络设备的网关，对需要跨网段的报文进行基于IP地址的三层转发。

表1-2 配置VLAN接口基本属性

1.4  配置基于端口的VLAN

1.4.1  基于端口的VLAN简介

基于端口划分VLAN是VLAN最简单、最有效的划分方法。它按照设备端口来定义VLAN成员，将指定端口加入到指定VLAN中之后，端口就可以转发指定VLAN的报文。

1. 端口的链路类型

根据端口在转发报文时对Tag标签的不同处理方式，可将端口的链路类型分为三种：

l              Access连接：端口发出去的报文不带tag标签。一般用于和不能识别VLAN tag的终端设备相连，或者不需要区分不同VLAN成员时使用。

l              Trunk连接：端口发出去的报文，端口缺省VLAN内的报文不带tag，其它VLAN内的报文都必须带tag。通常用于网络传输设备之间的互连。

l              Hybrid连接：端口发出去的报文可根据需要设置某些VLAN内的报文带tag，某些VLAN内的报文不带tag。Hybrid类型端口既可以用于网络传输设备之间的互连，又可以直接连接终端设备。

2. 缺省VLAN

除了可以设置端口允许通过的VLAN，还可以设置端口的缺省VLAN。在缺省情况下，所有端口的缺省VLAN均为VLAN1，但用户可以根据需要进行配置。

l              Access端口的缺省VLAN就是它所在的VLAN，不能配置。

l              Trunk端口和Hybrid端口可以允许多个VLAN通过，能够配置缺省VLAN。

l              当执行undo vlan命令删除的VLAN是某个端口的缺省VLAN时，对Access端口，端口的缺省VLAN会恢复到VLAN1；对Trunk或Hybrid端口，端口的缺省VLAN配置不会改变，即它们可以使用已经不存在的VLAN作为缺省VLAN。

在配置了端口链路类型和缺省VLAN后，端口对报文的接收和发送的处理有几种不同情况，具体情况请参看表1-3。

表1-3 不同链路类型端口收发报文的差异

1.4.2  配置基于Access端口的VLAN

配置基于Access端口的VLAN有两种方法：一种是在VLAN视图下进行配置，另一种是在端口视图/端口组视图/二层聚合端口视图下进行配置。

表1-4 配置基于Access端口的VLAN（在VLAN视图下）

表1-5 配置基于Access端口的VLAN（在端口视图/端口组视图下/二层聚合端口视图）

1.4.3  配置基于Trunk端口的VLAN

Trunk端口可以允许多个VLAN通过，只能在端口视图/端口组视图/二层聚合端口视图下进行配置。

表1-6 配置基于Trunk端口的VLAN

1.4.4  配置基于Hybrid端口的VLAN

Hybrid端口可以允许多个VLAN通过，只能在端口视图/端口组视图/二层聚合端口视图下进行配置。

表1-7 配置基于Hybrid端口的VLAN

1.4.5  基于端口的VLAN典型配置举例

1. 组网需求

l              Host A和Host C属于部门A，但是通过不同的设备接入公司网络；Host B和Host D属于部门B，也通过不同的设备接入公司网络。

l              为了通信的安全性，也为了避免广播报文泛滥，公司网络中使用VLAN技术来隔离部门间的二层流量。其中部门A使用VLAN 100，部门B使用VLAN 200。

l              现要求不管是否使用相同的设备接入公司网络，同一VLAN内的主机能够互通。即Host A和Host C能够互通，Host B和Host D能够互通。

2. 组网图

图1-4 基于端口的VLAN组网图

3. 配置步骤

(1)        配置Device A

# 创建VLAN 100，并将Ethernet1/0/1加入VLAN 100。

<DeviceA> system-view

[DeviceA] vlan 100

[DeviceA-vlan100] port ethernet 1/0/1

[DeviceA-vlan100] quit

# 创建VLAN 200，并将Ethernet1/0/2加入VLAN 200。

[DeviceA] vlan 200

[DeviceA-vlan200] port ethernet 1/0/2

[DeviceA-vlan200] quit

# 为了使Device A上VLAN 100和VLAN 200的报文能发送给Device B，将Ethernet1/0/3的链路类型配置为Trunk，并允许VLAN 100和VLAN 200的报文通过。

[DeviceA] interface ethernet 1/0/3

[DeviceA-Ethernet1/0/3] port link-type trunk

[DeviceA-Ethernet1/0/3] port trunk permit vlan 100 200

Please wait... Done.

(2)        Device B上的配置与Device A上的配置完全一样，不再赘述。

(3)        将Host A和Host C配置在一个网段，比如192.168.100.0/24；将Host B和Host D配置在一个网段，比如192.168.200.0/24。

4. 显示与验证

(1)        Host A和Host C能够互相ping通，但是均不能ping通Host B。Host B和Host D能够互相ping通，但是均不能ping通Host A。

(2)        通过查看显示信息验证配置是否成功。

# 查看Device A上VLAN 100和VLAN 200的配置信息，验证以上配置是否生效。

[DeviceA-Ethernet1/0/3] display vlan 100

 VLAN ID: 100

 VLAN Type: static

 Route Interface: not configured

 Description: VLAN 0100

 Name: VLAN 0100

 Tagged   Ports:

    Ethernet1/0/3

 Untagged Ports:

    Ethernet1/0/1

[DeviceA-Ethernet1/0/3] display vlan 200

 VLAN ID: 200

 VLAN Type: static

 Route Interface: not configured

 Description: VLAN 0200

 Name: VLAN 0200

 Tagged   Ports:

    Ethernet1/0/3

 Untagged Ports:

    Ethernet1/0/2

1.5  配置基于MAC的VLAN

1.5.1  基于MAC的VLAN简介

基于MAC划分VLAN是VLAN的另一种划分方法，它根据报文的源MAC地址来决定报文从哪个VLAN中转发。根据端口加入MAC VLAN方式，MAC VLAN分为以下几种：

1. 手动配置静态MAC VLAN

手动配置静态MAC VLAN常用于VLAN中用户相对较少的网络环境。在该方式下，用户需要手动配置MAC VLAN表项，使能基于MAC的VLAN功能，并将端口加入MAC VLAN。其原理为：

l              当端口收到的报文为untagged报文时，根据报文的源MAC匹配MAC VLAN表项。如果报文中的源MAC与MAC VLAN表项中的MAC地址完全相同，则匹配成功，给报文添加表项中指定的VLAN ID并转发该报文；如果没有找到匹配MAC VLAN表项，则继续按照协议VLAN、端口VLAN的先后顺序进行匹配。

l              当端口收到的报文为tagged报文时，如果VLAN ID在端口允许通过的VLAN ID列表里时，则接收该报文；如VLAN ID不在端口允许通过的VLAN ID列表里时，则丢弃该报文。

2. 动态MAC VLAN

动态MAC VLAN需要和接入认证（比如基于MAC地址的802.1x认证）配合使用，以实现终端的安全、灵活接入。用户在交换机上配置动态MAC VLAN功能以后，还需要在接入认证服务器上配置MAC地址和VLAN的关联关系。

用户访问网络时，接入认证服务器先对用户进行认证，如果认证通过，服务器下发VLAN信息。交换机根据用户报文的源MAC地址和下发的VLAN信息生成MAC VLAN表项，并将MAC VLAN添加到端口允许通过的VLAN列表中。用户下线后，交换机自动删除MAC VLAN表项，并将MAC VLAN从端口允许通过的VLAN列表中删除。

1.5.2  配置基于MAC的VLAN

1. 手动配置静态MAC VLAN

表1-8 手动配置静态MAC VLAN

2. 动态MAC VLAN

表1-9 动态MAC VLAN

1.5.3  基于MAC的VLAN典型配置举例

1. 组网需求

l              如图1-5所示，Device A和Device C的Ethernet1/0/1端口分别连接到两个会议室，Laptop1和Laptop2是会议用笔记本电脑，会在两个会议室间移动使用。

l              Laptop1和Laptop2分别属于两个部门，两个部门间使用VLAN 100和VLAN 200进行隔离。现要求这两台笔记本电脑无论在哪个会议室使用，均只能访问自己部门的服务器，即Server1和Server2。

l              Laptop1和Laptop2的MAC地址分别为000d-88f8-4e71和0014-222c-aa69。

2. 组网图

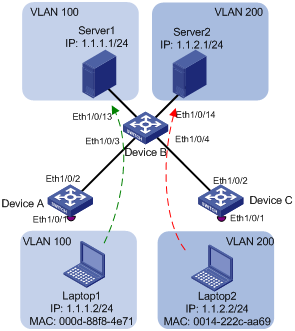

图1-5 基于MAC的VLAN组网图

3. 配置思路

l              创建VLAN 100、VLAN 200。

l              配置Device A和Device C的上行端口为Trunk端口，并允许VLAN 100和VLAN 200的报文通过。

l              配置 Device B 的下行端口为Trunk端口，并允许VLAN 100和VLAN 200的报文通过；上行端口为Access端口，连接各自部门的服务器，分别只加入到各自部门的VLAN。

l              Laptop1和Laptop2的MAC地址分别与VLAN 100、VLAN 200关联。

4. 配置步骤

(1)        Device A的配置

# 创建VLAN 100和VLAN 200。

<DeviceA> system-view

[DeviceA] vlan 100

[DeviceA-vlan100] quit

[DeviceA] vlan 200

[DeviceA-vlan200] quit

# 将Laptop1的MAC地址与VLAN 100关联，Laptop2的MAC地址与VLAN 200关联。

[DeviceA] mac-vlan mac-address 000d-88f8-4e71 vlan 100

[DeviceA] mac-vlan mac-address 0014-222c-aa69 vlan 200

# 配置终端的接入端口：Laptop1和Laptop2均可能从Ethernet1/0/1接入，将Ethernet1/0/1的端口类型配置为Hybrid，并使其在发送VLAN 100和VLAN 200的报文时去掉VLAN Tag；开启Ethernet1/0/1端口的MAC-VLAN功能。

[DeviceA] interface ethernet 1/0/1

[DeviceA-Ethernet1/0/1] port link-type hybrid

[DeviceA-Ethernet1/0/1] port hybrid vlan 100 200 untagged

 Please wait... Done.

[DeviceA-Ethernet1/0/1] mac-vlan enable

[DeviceA-Ethernet1/0/1] quit

# 为了终端能够访问Server1和Server2，需要将上行端口Ethernet1/0/2的端口类型配置为Trunk，并允许VLAN 100和VLAN 200的报文通过。

[DeviceA] interface ethernet 1/0/2

[DeviceA-Ethernet1/0/2] port link-type trunk

[DeviceA-Ethernet1/0/2] port trunk permit vlan 100 200

[DeviceA-Ethernet1/0/2] quit

(2)        Device B的配置

# 创建VLAN 100和VLAN 200，并将Ethernet1/0/13加入VLAN 100，Ethernet1/0/14加入VLAN 200。

<DeviceB> system-view

[DeviceB] vlan 100

[DeviceB-vlan100] port ethernet 1/0/13

[DeviceB-vlan100] quit

[DeviceB] vlan 200

[DeviceB-vlan200] port ethernet 1/0/14

[DeviceB-vlan200] quit

# 配置Ethernet1/0/3和Ethernet1/0/4端口为Trunk端口，均允许VLAN 100和VLAN 200的报文通过。

[DeviceB] interface ethernet 1/0/3

[DeviceB-Ethernet1/0/3] port link-type trunk

[DeviceB-Ethernet1/0/3] port trunk permit vlan 100 200

[DeviceB-Ethernet1/0/3] quit

[DeviceB] interface ethernet 1/0/4

[DeviceB-Ethernet1/0/4] port link-type trunk

[DeviceB-Ethernet1/0/4] port trunk permit vlan 100 200

[DeviceB-Ethernet1/0/4] quit

(3)        Device C的配置

Device C的配置与Device A完全一致，这里不再赘述。

5. 显示与验证

(1)        Laptop1只能访问Server1，不能访问Server2；Laptop2只能访问Server2，不能访问Server1。

(2)        在Device A和Device C上可以查看到Laptop1和VLAN 100、Laptop2和VLAN 200的静态MAC VLAN地址表项已经生成。

[DeviceA] display mac-vlan all

  The following MAC VLAN addresses exist:

  S:Static  D:Dynamic

  MAC ADDR         MASK             VLAN ID   PRIO   STATE

  --------------------------------------------------------

  000d-88f8-4e71   ffff-ffff-ffff   100       0      S

  0014-222c-aa69   ffff-ffff-ffff   200       0      S

  Total MAC VLAN address count:2

1.6  配置基于协议的VLAN

1.6.1  基于协议的VLAN简介

基于协议的VLAN是根据端口接收到的报文所属的协议（族）类型以及封装格式来给报文分配不同的VLAN ID。可用来划分VLAN的协议有IP、IPX、AppleTalk（AT），封装格式有Ethernet II、802.3 raw、802.2 LLC、802.2 SNAP等。

“协议类型 + 封装格式”又称为协议模板，一个协议VLAN下可以绑定多个协议模板，不同的协议模板再用协议索引（protocol-index）来区分。因此，一个协议模板可以用“协议vlan-id + protocol-index”来唯一标识。然后通过命令行将“协议vlan-id + protocol-index”和端口绑定。这样，对于从端口接收到untagged报文（没有携带VLAN标记的报文）会做如下处理：

l              如果携带的协议类型和封装格式与“协议vlan-id + protocol-index”标识的协议模板匹配，则给报文打上协议vlan-id；

l              如果报文携带的协议类型和封装格式与“协议vlan-id + protocol-index”标识的协议模板不匹配，则给报文打上端口的缺省VLAN ID。

对于端口接收到的tagged报文（携带VLAN标记的报文），如果VLAN ID在端口允许通过的VLAN ID列表里时，则接收该报文；如VLAN ID不在端口允许通过的VLAN ID列表里时，则丢弃该报文。

此特性主要应用于将网络中提供的服务类型与VLAN相绑定，方便管理和维护。

1.6.2  配置基于协议的VLAN

表1-10 配置基于协议的VLAN

1.6.3  基于协议的VLAN典型配置举例

1. 组网需求

实验室网络中大部分主机运行IPv4网络协议，另外为了教学需要还布置了IPv6实验局，因此，同时有些主机运行着IPv6网络协议。为了避免互相干扰，现要求基于网络协议将IPv4流量和IPv6流量二层互相隔离。

2. 组网图

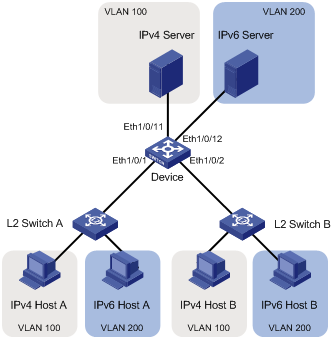

图1-6 基于协议的VLAN组网图

3. 配置思路

创建VLAN 100及VLAN 200。让VLAN 100与IPv4协议绑定，VLAN 200与IPv6协议绑定，通过协议VLAN来实现IPv4流量和IPv6流量二层互相隔离。

4. 配置步骤

(1)        配置Device

# 创建VLAN100，将端口Ethernet1/0/11加入VLAN 100。

<Device> system-view

[Device] vlan 100

[Device-vlan100] description protocol VLAN for IPv4

[Device-vlan100] port ethernet 1/0/11

[Device-vlan100] quit

# 创建VLAN 200，将端口Ethernet1/0/12加入VLAN 200。

[Device] vlan 200

[Device-vlan200] description protocol VLAN for IPv6

[Device-vlan200] port ethernet 1/0/12

# 在VLAN 200和VLAN 100视图下，分别为IPv4和IPv6协议创建协议模板。

[Device-vlan200] protocol-vlan 1 ipv6

[Device-vlan200] quit

[Device] vlan 100

[Device-vlan100] protocol-vlan 1 ipv4

[Device-vlan100] quit

# 配置端口Ethernet1/0/1为Hybrid端口，并在转发VLAN 100和VLAN 200的报文时去掉VLAN Tag。

[Device] interface ethernet 1/0/1

[Device-Ethernet1/0/1] port link-type hybrid

[Device-Ethernet1/0/1] port hybrid vlan 100 200 untagged

 Please wait... Done.

# 配置端口Ethernet1/0/1与VLAN 100的协议模板1（即IPv4协议模板）、VLAN 200的协议模板1（即IPv6协议模板）进行绑定。

[Device-Ethernet1/0/1] port hybrid protocol-vlan vlan 100 1

[Device-Ethernet1/0/1] port hybrid protocol-vlan vlan 200 1

[Device-Ethernet1/0/1] quit

# 配置端口Ethernet1/0/2为Hybrid端口，在转发VLAN100和VLAN200的报文时去掉VLAN Tag，与VLAN 100的协议模板1（即IPv4协议模板）、VLAN 200的协议模板1（即IPv6协议模板）进行绑定。

[Device] interface ethernet 1/0/2

[Device-Ethernet1/0/2] port link-type hybrid

[Device-Ethernet1/0/2] port hybrid vlan 100 200 untagged

 Please wait... Done.

[Device-Ethernet1/0/2] port hybrid protocol-vlan vlan 100 1

[Device-Ethernet1/0/2] port hybrid protocol-vlan vlan 200 1

(2)        L2 Switch A和L2 Switch B采用缺省配置。

5. 显示与验证

(1)        VLAN 100内的主机和服务器能够互相ping通；VLAN 200内的主机和服务器能够互相ping通。但VLAN 100内的主机/服务器和VLAN 200内的主机/服务器会ping失败。

(2)        通过查看Device上的显示信息，验证配置是否生效。

# 查看Device上协议VLAN的配置。

[Device-Ethernet1/0/2] display protocol-vlan vlan all

 VLAN ID:100

    Protocol Index      Protocol Type

 ======================================================

          1              ipv4

 VLAN ID:200

    Protocol Index      Protocol Type

 ======================================================

          1              ipv6

# 查看Device端口上已配置的协议VLAN的相关信息。

[Device-Ethernet1/0/2] display protocol-vlan interface all

 Interface: Ethernet 1/0/1

   VLAN ID   Protocol Index      Protocol Type

 ======================================================

     100          1               ipv4

     200          1               ipv6

 Interface: Ethernet 1/0/2

   VLAN ID   Protocol Index      Protocol Type

 ======================================================

     100          1               ipv4

     200          1               ipv6

6. 配置注意事项

基于协议的VLAN只对Hybrid端口配置才有效。

1.7  VLAN显示和维护

在完成上述配置后，在任意视图下执行display命令可以显示配置后VLAN的运行情况，通过查看显示信息验证配置的效果。

在用户视图下执行reset命令可以清除端口统计信息。

表1-11 VLAN显示和维护

2 Voice VLAN配置

2.1  Voice VLAN简介

随着语音技术的日益发展，语音设备应用越来越广泛，尤其在宽带小区，网络中经常同时存在语音数据和业务数据两种流量。通常，语音数据在传输时需要具有比业务数据更高的优先级，以减少传输过程中可能产生的时延和丢包现象。

Voice VLAN是为用户的语音数据流而专门划分的VLAN。通过划分Voice VLAN并将连接语音设备的端口加入Voice VLAN，系统自动为语音报文修改QoS（Quality of Service，服务质量）参数，来提高语音数据报文优先级、保证通话质量。

2.1.1  OUI地址

设备可以根据进入端口的数据报文中的源MAC地址字段来判断该数据流是否为语音数据流。源MAC地址符合系统设置的语音设备OUI（Organizationally Unique Identifier）地址的报文被认为是语音数据流。

用户可以预先设置OUI地址，也可以使用缺省的OUI地址作为判断标准。设备缺省的OUI地址如表2-1所示。

表2-1 设备的缺省OUI地址

2.1.2  Voice VLAN的自动模式和手动模式

Voice VLAN的工作模式包括自动模式和手动模式，这个自动和手动指的是端口加入Voice VLAN的方式。

l              自动模式：系统利用IP电话上电时发出的协议报文（untagged报文），通过识别报文的源MAC，匹配OUI地址。匹配成功后，系统将自动把语音报文的入端口加入Voice VLAN，并下发ACL规则、配置报文的优先级。用户可以在设备上设置Voice VLAN的老化时间，当在老化时间内，系统没有从入端口收到任何语音报文时，系统将把该端口从Voice VLAN中删除。端口的添加/删除到Voice VLAN的过程由系统自动实现。自动模式适用于PC-IP电话串联接入（端口同时传输语音数据和普通业务数据）的组网方式，如图2-1所示。（当Voice VLAN正常工作时，如果遇到设备重新启动的情况，为保证已经建立的语音连接能够正常工作，系统会在重新启动完成后，将配置为自动模式的端口重新加入Voice VLAN，而不需要再次通过语音流触发。）

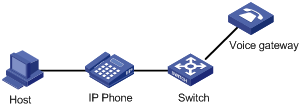

图2-1 主机与IP电话串联接入组网图

l              手动模式下，需要通过手工把IP电话接入端口加入Voice VLAN中。再通过识别报文的源MAC，匹配OUI地址。匹配成功后，系统将下发ACL规则、配置报文的优先级。端口的添加/删除到Voice VLAN的过程由管理员手动实现。手动模式适用于IP电话单独接入（端口仅传输语音报文）的组网方式，如图2-2所示。该组网方式可以使该端口专用于传输语音数据，最大限度避免业务数据对语音数据传输的影响。

图2-2 IP电话单独接入组网图

对于IP电话发出的携带Tag标签的报文，两种模式处理方式一致，只根据标签进行转发。

由于IP电话类型较多，因此需要用户保证端口的链路类型与IP电话能够匹配，详细配合关系请见下表：

l              IP电话发送Tagged语音数据

表2-2 不同类型端口支持Tagged语音数据配置要求

l              IP电话发送Untagged语音数据

当IP电话发送Untagged语音数据，则端口的Voice VLAN工作模式只能为手工模式，不能为自动模式。

表2-3 不同类型端口支持Untagged语音数据配置要求

2.1.3  Voice VLAN的安全模式和普通模式

根据使能了Voice VLAN功能的端口对接收到的数据包的过滤机制又可以将Voice VLAN的工作模式分为普通模式和安全模式：

l              普通模式下，端口加入Voice VLAN后，设备对于接收的语音报文不再一一进行识别，凡是带有Voice VLAN Tag的报文，设备将不再检查其源MAC地址是否为语音设备的OUI地址，均接收并在Voice VLAN中转发。对于缺省VLAN就是Voice VLAN的手工模式端口，会导致任意的untagged报文都可以在Voice VLAN中传输。这样的处理方式很容易使Voice VLAN受到恶意用户的流量攻击。恶意用户可以构造大量带有Voice VLAN Tag的报文，占用Voice VLAN的带宽，影响正常的语音通信。

l              安全模式下，设备将对每一个要进入Voice VLAN传输的报文进行源MAC匹配检查，对于不能匹配OUI地址的报文，则将其丢弃。

对于比较安全的网络，用户可以配置Voice VLAN的普通模式，以减少检查报文的工作对系统资源的占用。

表2-4 Voice VLAN的安全/普通模式对报文的处理

2.2  配置Voice VLAN

2.2.1  配置准备

(1)        创建VLAN

配置Voice VLAN之前，须先创建对应的VLAN。

(2)        确定语音报文的QoS优先级

配置语音报文的QoS优先级，需要关闭端口上的Voice VLAN功能。当Voice VLAN使能时，不允许修改语音报文的QoS优先级。语音报文的QoS优先级的配置请参见2.2.2  配置语音报文的QoS优先级。

(3)        确定将要配置的Voice VLAN的工作模式

l              配置自动模式的Voice VLAN，请参见2.2.3  配置自动模式下的Voice VLAN；

l              配置手动模式的Voice VLAN，请参见2.2.4  配置手动模式下的Voice VLAN。

2.2.2  配置语音报文的QoS优先级

Voice VLAN在实现中，通过提高语音报文的QoS优先级（CoS和DSCP值）来保证语音通信的质量。语音报文会自带QoS优先级，通过配置，用户可以选择在语音报文通过设备时修改或者不修改报文的QoS优先级。

表2-5 配置语音报文的QoS优先级

2.2.3  配置自动模式下的Voice VLAN

表2-6 配置自动模式下的Voice VLAN

2.2.4  配置手动模式下的Voice VLAN

表2-7 配置手动模式下的Voice VLAN

2.3  Voice VLAN显示和维护

在完成上述配置后，在任意视图下执行display命令可以显示配置后Voice VLAN的运行情况，通过查看显示信息验证配置的效果。

表2-8 Voice VLAN显示和维护

2.4  Voice VLAN典型配置举例

2.4.1  自动模式下Voice VLAN的配置举例

1. 组网需求

l              IP phone A的MAC地址为0011-1100-0001，下行连接PC A（MAC地址为0022-1100-0002），上行连接到Device A的Ethernet1/0/1端口。

l              IP phone B的MAC地址为0011-2200-0001，下行连接PC B（MAC地址为0022-2200-0002），上行连接到Device A的Ethernet1/0/2端口。

l              Device A使用Voice VLAN 2传输IP phone A产生的语音报文；使用Voice VLAN 3传输IP phone B产生的语音报文。

l              Ethernet1/0/1和Ethernet1/0/2工作在自动模式，如果它们在30分钟内没有收到语音流，就将相应的Voice VLAN老化。

2. 组网图

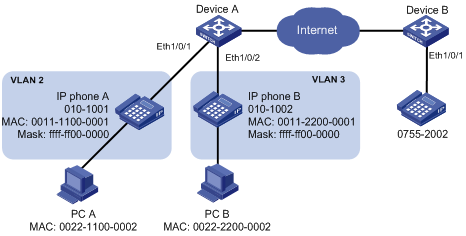

图2-3 配置自动模式下Voice VLAN组网图

3. 配置步骤

# 创建VLAN2和VLAN3。

<DeviceA> system-view

[DeviceA] vlan 2 to 3

 Please wait... Done.

# 设置Voice VLAN的老化时间为30分钟。

[DeviceA] voice vlan aging 30

# 由于Ethernet1/0/1端口可能会同时收到语音和数据两种流量，为了保证语音报文的质量以及带宽的高效利用，设置Voice VLAN工作在安全模式，即Voice VLAN只用于传输语音报文。（此步骤可省略，缺省情况下，Voice VLAN工作在安全模式）

[DeviceA] voice vlan security enable

# 设置允许通过的OUI地址为MAC地址前缀为0011-1100-0000和0011-2200-0000，即当报文的前缀为0011-1100-0000或0011-2200-0000时，Device A会把它当成语音报文来处理。

[DeviceA] voice vlan mac-address 0011-1100-0001 mask ffff-ff00-0000 description IP phone A

[DeviceA] voice vlan mac-address 0011-2200-0001 mask ffff-ff00-0000 description IP phone B

# 将端口Ethernet1/0/1设定为Hybrid端口。

[DeviceA] interface ethernet 1/0/1

[DeviceA-Ethernet1/0/1] port link-type hybrid

# 将端口Ethernet1/0/1上Voice VLAN的工作模式设置为自动模式。（可选，缺省情况下，端口的Voice VLAN工作在自动模式。）

[DeviceA-Ethernet1/0/1] voice vlan mode auto

# 使能端口Voice VLAN功能。

[DeviceA-Ethernet1/0/1] voice vlan 2 enable

[DeviceA-Ethernet1/0/1] quit

# 在Ethernet1/0/2上进行相应的配置。

[DeviceA] interface ethernet 1/0/2

[DeviceA-Ethernet1/0/2] port link-type hybrid

[DeviceA-Ethernet1/0/2] voice vlan mode auto

[DeviceA-Ethernet1/0/2] voice vlan 3 enable

4. 显示和验证

# 显示当前系统支持的OUI地址、OUI地址掩码和描述信息。

<DeviceA> display voice vlan oui

Oui Address     Mask            Description

0001-e300-0000  ffff-ff00-0000  Siemens phone

0003-6b00-0000  ffff-ff00-0000  Cisco phone

0004-0d00-0000  ffff-ff00-0000  Avaya phone

0011-1100-0000  ffff-ff00-0000  IP phone A

0011-2200-0000  ffff-ff00-0000  IP phone B

0060-b900-0000  ffff-ff00-0000  Philips/NEC phone

00d0-1e00-0000  ffff-ff00-0000  Pingtel phone

00e0-7500-0000  ffff-ff00-0000  Polycom phone

00e0-bb00-0000  ffff-ff00-0000  3com phone

# 显示当前Voice VLAN的状态。

<DeviceA> display voice vlan state

 Maximum of Voice VLANs: 8

 Current Voice VLANs: 2

 Voice VLAN security mode: Security

 Voice VLAN aging time: 30 minutes

 Voice VLAN enabled port and its mode:

PORT                        VLAN        MODE        COS        DSCP

 --------------------------------------------------------------------

Ethernet1/0/1               2           AUTO        6          46

Ethernet1/0/2               3           AUTO        6          46

2.4.2  手动模式下Voice VLAN的配置举例

1. 组网需求

l              创建VLAN2为Voice VLAN，只允许语音报文通过。

l              IP Phone类型为untagged，接入端口是Hybrid类型端口Ethernet1/0/1。

l              端口Ethernet1/0/1工作在手动模式，且允许OUI地址是0011-2200-0000、掩码是ffff-ff00-0000的语音报文通过，描述字符为test。

2. 组网图

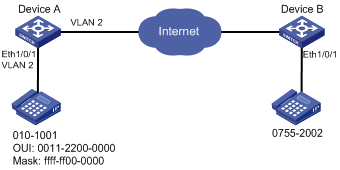

图2-4 配置手动模式下Voice VLAN组网图

3. 配置步骤

# 设置Voice VLAN为安全模式，使得Voice VLAN端口只允许合法的语音报文通过。（可选，系统缺省为安全模式）

<DeviceA> system-view

[DeviceA] voice vlan security enable

# 设置OUI地址0011-2200-0000是Voice VLAN的合法地址。

[DeviceA] voice vlan mac-address 0011-2200-0000 mask ffff-ff00-0000 description test

# 创建VLAN2。

[DeviceA] vlan 2

[DeviceA-vlan2] quit

# 设置端口Ethernet1/0/1工作在手动模式。

[DeviceA] interface ethernet 1/0/1

[DeviceA-Ethernet1/0/1] undo voice vlan mode auto

# 设置端口Ethernet1/0/1为Hybrid类型。

[DeviceA-Ethernet1/0/1] port link-type hybrid

# 设置Voice VLAN是端口Ethernet1/0/1的缺省VLAN，且在该端口允许通过的untagged VLAN列表中。

[DeviceA-Ethernet1/0/1] port hybrid pvid vlan 2

[DeviceA-Ethernet1/0/1] port hybrid vlan 2 untagged

# 使能端口Ethernet1/0/1的Voice VLAN功能。

[DeviceA-Ethernet1/0/1] voice vlan 2 enable

4. 显示与验证

# 显示当前系统支持的OUI地址、OUI地址掩码和描述信息。

<DeviceA> display voice vlan oui

Oui Address     Mask            Description

0001-e300-0000  ffff-ff00-0000  Siemens phone

0003-6b00-0000  ffff-ff00-0000  Cisco phone

0004-0d00-0000  ffff-ff00-0000  Avaya phone

0011-2200-0000  ffff-ff00-0000  test

00d0-1e00-0000  ffff-ff00-0000  Pingtel phone

0060-b900-0000  ffff-ff00-0000  Philips/NEC phone

00e0-7500-0000  ffff-ff00-0000  Polycom phone

00e0-bb00-0000  ffff-ff00-0000  3com phone

# 显示当前Voice VLAN的状态。

<DeviceA> display voice vlan state

Maximum of Voice VLANs: 8

 Current Voice VLANs: 1

 Voice VLAN security mode: Security

 Voice VLAN aging time: 1440 minutes

 Voice VLAN enabled port and its mode:

 PORT                        VLAN        MODE        COS        DSCP

 --------------------------------------------------------------------

 Ethernet1/0/1               2           MANUAL      6          46

具体的连接如下：

https://www.h3c.com/cn/Service/Document_Software/Document_Center/Switches/Catalog/WiNet/S3100V2-WiNet/Configure/Operation_Manual/H3C_S3100V2-26TP-WiNet_CG-Release_5203P10-6W100/02/
