问

华三S3100交换机802.1X认证失败

2020-07-02提问
  • 2关注
  • 1收藏，5602浏览
随风而动
随风而动 零段
粉丝：0人 关注：0人

问题描述：

对齐方式 靠左 居中 靠右 由于一个项目技术要求，预实现802.1X 本地认证和radius认证，配置完交换机本地认证失败，提示errorcode=8，请专家指点1、802.1x 交换机本地认证：（1）、主要配置：  dot1x            //全局启动dot1x  dot1x access-user log enable abnormal-logoff failed-login normal-logoff successinterface Ethernet1/0/4     //dot1x 端口配置 mirroring-group 1 mirroring-port both dot1x dot1x mandatory-domain system dot1x max-user 30 dot1x port-method portbased dot1x unicast-trigger  dot1x timer reauth-period 60domain system      //配置认证域 authentication lan-access local authorization lan-access local  accounting lan-access nonelocal-user wd1 class network      ///dot1x认证用户配置 password cipher $c$3$zE83ljbE28hU5ogMKpizQaStnIFPjw== service-type lan-access authorization-attribute user-role network-admin  authorization-attribute user-role network-operator其他配置均默认（2）、报错信息：*Jan 3 04:15:16:454 2013 H3C DOT1X/7/EVENT: BE is in Response state: UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4. *Jan 3 04:15:16:454 2013 H3C DOT1X/7/EVENT: Successfully created server timeout timer: UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4. *Jan 3 04:15:16:455 2013 H3C DOT1X/7/EVENT: Sent authentication request: UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4. %Jan 3 04:15:16:458 2013 H3C DOT1X/6/DOT1X_LOGIN_FAILURE: -IfName=Ethernet1/0/4-MACAddr=847b-eb4a-3ac7-VLANID=1-Username=wd1@system-ErrCode=8; User failed 802.1X authentication. *Jan 3 04:15:16:459 2013 H3C DOT1X/7/EVENT: AAA processed authentication request: Result=Failure code 26, UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4. *Jan 3 04:15:16:459 2013 H3C DOT1X/7/EVENT: BE is in Fail state: UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4. *Jan 3 04:15:16:460 2013 H3C DOT1X/7/PACKET: Transmitted a packet on interface Ethernet1/0/4. Destination Mac Address=847b-eb4a-3ac7

组网及组网描述：

对齐方式 靠左 居中 靠右 由于一个项目技术要求，预实现802.1X 本地认证和radius认证，配置完交换机本地认证失败，提示errorcode=8，请专家指点1、802.1x 交换机本地认证：（1）、主要配置：  dot1x            //全局启动dot1x  dot1x access-user log enable abnormal-logoff failed-login normal-logoff successinterface Ethernet1/0/4     //dot1x 端口配置 mirroring-group 1 mirroring-port both dot1x dot1x mandatory-domain system dot1x max-user 30 dot1x port-method portbased dot1x unicast-trigger  dot1x timer reauth-period 60domain system      //配置认证域 authentication lan-access local authorization lan-access local  accounting lan-access nonelocal-user wd1 class network      ///dot1x认证用户配置 password cipher $c$3$zE83ljbE28hU5ogMKpizQaStnIFPjw== service-type lan-access authorization-attribute user-role network-admin  authorization-attribute user-role network-operator其他配置均默认（2）、报错信息：*Jan 3 04:15:16:454 2013 H3C DOT1X/7/EVENT: BE is in Response state: UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4. *Jan 3 04:15:16:454 2013 H3C DOT1X/7/EVENT: Successfully created server timeout timer: UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4. *Jan 3 04:15:16:455 2013 H3C DOT1X/7/EVENT: Sent authentication request: UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4. %Jan 3 04:15:16:458 2013 H3C DOT1X/6/DOT1X_LOGIN_FAILURE: -IfName=Ethernet1/0/4-MACAddr=847b-eb4a-3ac7-VLANID=1-Username=wd1@system-ErrCode=8; User failed 802.1X authentication. *Jan 3 04:15:16:459 2013 H3C DOT1X/7/EVENT: AAA processed authentication request: Result=Failure code 26, UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4. *Jan 3 04:15:16:459 2013 H3C DOT1X/7/EVENT: BE is in Fail state: UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4. *Jan 3 04:15:16:460 2013 H3C DOT1X/7/PACKET: Transmitted a packet on interface Ethernet1/0/4. Destination Mac Address=847b-eb4a-3ac7

最佳答案

奔跑的小鹿
奔跑的小鹿 九段
粉丝：15人 关注：5人

检查一下对应配置

1.7.1  802.1x典型配置举例

1. 组网需求

l              要求在各端口上对用户接入进行认证，以控制其访问Internet；接入控制模式要求是基于MAC地址的接入控制。

l              所有接入用户都属于一个缺省的域：***.***，该域最多可容纳30个用户；认证时，先进行RADIUS认证，如果RADIUS服务器没有响应再转而进行本地认证；计费时，如果RADIUS计费失败则切断用户连接使其下线；此外，接入时在用户名后不添加域名，正常连接时如果用户有超过20分钟流量持续小于2000Bytes的情况则切断其连接。

l              由两台RADIUS服务器组成的服务器组与交换机相连，其IP地址分别为10.11.1.1和10.11.1.2，前者作为主认证/备份计费服务器，后者作为备份认证/主计费服务器；设置系统与认证RADIUS服务器交互报文时的加密密码为“name”、与计费RADIUS服务器交互报文时的加密密码“money”，设置系统在向RADIUS服务器发送报文后5秒种内如果没有得到响应就向其重新发送报文，重复发送报文的次数总共为5次，设置系统每15分钟就向RADIUS服务器发送一次实时计费报文，指示系统从用户名中去除用户域名后再将之传给RADIUS服务器。

l              本地802.1x接入用户的用户名为localuser，密码为localpass，使用明文输入，闲置切断功能处于打开状态。

2. 组网图

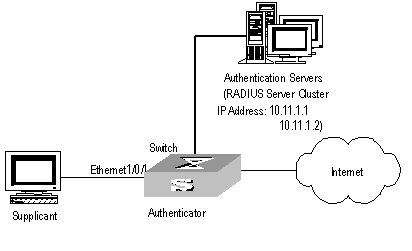

图1-11 启动802.1x和RADIUS对接入用户进行AAA操作

3. 配置步骤

&  说明：

下述各配置步骤包含了大部分AAA/RADIUS协议配置命令，对这些命令的介绍，请参见“AAA&RADIUS&HWTACACS操作手册”中的配置部分。此外，客户端和RADIUS服务器上的配置略。



# 开启全局802.1x特性。

<H3C> system-view

System View: return to User View with Ctrl+Z.

[H3C] dot1x

# 开启指定端口Ethernet 1/0/1的802.1x特性。

[H3C] dot1x interface Ethernet 1/0/1

# 设置接入控制方式（该命令可以不配置，因为端口的接入控制在缺省情况下就是基于MAC地址的）。

[H3C] dot1x port-method macbased interface Ethernet 1/0/1

# 创建RADIUS方案radius1并进入其视图。

[H3C] radius scheme radius1

# 设置主认证/计费RADIUS服务器的IP地址。

[H3C-radius-radius1] primary authentication 10.11.1.1

[H3C-radius-radius1] primary accounting 10.11.1.2

# 设置备份认证/计费RADIUS服务器的IP地址。

[H3C-radius-radius1] secondary authentication 10.11.1.2

[H3C-radius-radius1] secondary accounting 10.11.1.1

# 设置系统与认证RADIUS服务器交互报文时的加密密码。

[H3C -radius-radius1] key authentication name

# 设置系统与计费RADIUS服务器交互报文时的加密密码。

[H3C-radius-radius1] key accounting money

# 设置系统向RADIUS服务器重发报文的时间间隔与次数。

[H3C-radius-radius1] timer 5

[H3C-radius-radius1] retry 5

# 设置系统向RADIUS服务器发送实时计费报文的时间间隔。

[H3C-radius-radius1] timer realtime-accounting 15

# 指示系统从用户名中去除用户域名后再将之传给RADIUS服务器。

[H3C-radius-radius1] user-name-format without-domain

[H3C-radius-radius1] quit

# 创建域***.***并进入其视图。

[H3C] domain ***.***

# 指定radius1为该域用户的RADIUS方案，若RADIUS服务器无效，则使用本地认证方案。

[H3C-isp-***.***] scheme radius-scheme radius1 local

# 设置该域最多可容纳30个用户。

[H3C-isp-***.***] access-limit enable 30

# 启动闲置切断功能并设置相关参数。

[H3C-isp-***.***] idle-cut enable 20 2000

[H3C-isp-***.***] quit

# 配置域***.***为缺省用户域。

[H3C] domain default enable ***.***

# 添加本地接入用户。

[H3C] local-user localuser

[H3C-luser-localuser] service-type lan-access

[H3C-luser-localuser] password simple localpass

暂无评论

1 个回答
按时间 按赞数
得闲饮茶013
得闲饮茶013 九段
粉丝：126人 关注：6人

您好，请知：

*Jan 3 04:15:16:454 2013 H3C DOT1X/7/EVENT: Successfully created server timeout timer: UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4. *Jan 3 04:15:16:455 2013 H3C DOT1X/7/EVENT: Sent authentication request: UserMAC=847b-eb4a-3ac7, VLANID=1, Interface=Ethernet1/0/4.   //此日志说明MAC地址为 847b-eb4a-3ac7 认证超时。


802.1X本地认证的案例连接如下，请参考：

https://zhiliao.h3c.com/Theme/details/5457



暂无评论
