Voice VLAN简介

Voice VLAN是为用户的语音数据流专门划分的VLAN。通过划分Voice VLAN并将连接语音设备的端口加入Voice VLAN，系统自动为语音报文修改QoS（Quality of Service，服务质量）参数，来提高语音数据报文优先级、保证通话质量。

当IP电话接入设备时，需要设备完成以下两个任务：

(1)     识别IP电话，获取IP电话的MAC地址，从而进行安全认证及提高语音报文的优先级。

(2)     将Voice VLAN信息通告给IP电话，IP电话能够根据收到的Voice VLAN信息完成自动配置，使IP电话发出的语音报文在Voice VLAN内传输。

4.2  设备识别IP电话

4.2.1  OUI地址

设备可以根据端口接收的报文的源MAC地址来判断该数据流是否为语音数据流。源MAC地址符合系统配置的语音设备OUI（Organizationally Unique Identifier，全球统一标识符）地址的报文被认为是语音数据流。

用户可以预先配置OUI地址，也可以使用缺省的OUI地址作为判断标准。设备缺省的OUI地址如表4-1所示。

表4-1 设备缺省的OUI地址

4.2.2  通过LLDP自动识别IP电话

通过设备上配置的OUI地址识别IP电话的方法受限于设备上可配置的OUI地址的数量，并且当网络中IP电话数量众多时，网络管理员的配置工作量较大。如果IP电话支持LLDP（Link Layer Discovery Protocol，链路层发现协议）功能，可以配置LLDP自动识别IP电话功能。

在设备上配置了通过LLDP自动发现IP电话功能后，设备将通过LLDP自动发现对端设备，并与对端设备通过LLDP的TLV进行信息交互。如果通过端口收到的LLDP System Capabilities TLV中的信息发现对端设备具有电话能力，则认为对端设备是IP电话并将设备上配置的Voice VLAN信息通过LLDP发送给对端设备。这种方式使接入网络的IP电话类型不再受限于OUI地址的数量。

在完成IP电话的发现过程后，端口将继续完成Voice VLAN的其他功能，即端口将自动加入Voice VLAN，并提高从该IP电话发出的语音数据的优先级。为防止IP电话无法通过端口上配置的认证功能，设备还会将IP电话的MAC地址添加到MAC地址表中。

有关LLDP的详细信息，请参见“二层技术-以太网交换配置指导”中的“LLDP”。

4.3  设备将Voice VLAN信息通告给IP电话

设备可以通过三种方式将Voice VLAN信息通告给IP电话，这三种方式的优先顺序如下图所示。

·     通过命令行指定LLDP或CDP（Cisco Discovery Protocol，思科发现协议）发布的Voice VLAN ID。

·     当IP电话配合接入认证功能使用时，将认证服务器下发的授权VLAN信息通告给IP电话。

·     直接将端口配置的Voice VLAN信息通告给IP电话。

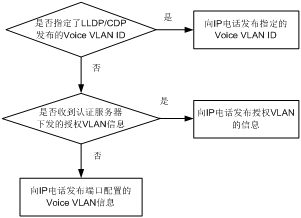

图4-1 设备向IP电话发布Voice VLAN信息的过程

4.4  IP电话的接入方式

1. 主机和IP电话串联接入

如下图所示，主机连接到IP电话，IP电话连接到接入设备。在串联接入的环境下，需要将主机和IP电话划分到不同的VLAN，且需要IP电话能发出携带VLAN Tag的报文，从而区分业务数据流和语音数据流。同时，需要配置端口允许Voice VLAN和PVID通过。

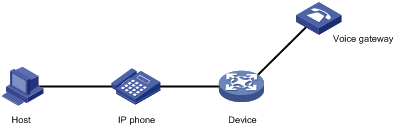

图4-2 主机与IP电话串联接入组网图

2. IP电话单独接入

如下图所示，IP电话单独接入设备。单独接入适用于IP电话发出Untagged语音报文的情况，此时需要配置PVID为Voice VLAN，并配置端口允许PVID通过。

图4-3 IP电话单独接入组网图

4.5  Voice VLAN的工作模式

4.5.1  Voice VLAN的自动模式和手动模式

根据端口加入Voice VLAN的不同方式，可以将Voice VLAN的工作模式分为自动模式和手动模式。

1. 自动模式

自动模式适用于主机和IP电话串联接入（端口同时传输语音数据和普通业务数据）的组网方式，如图4-2所示。

自动模式下，系统利用IP电话上电时发出的协议报文，识别报文的源MAC地址，匹配OUI地址。匹配成功后，系统将自动把语音报文的入端口加入Voice VLAN，并下发ACL规则、配置报文的优先级。用户可以在设备上配置Voice VLAN的老化时间，当在老化时间内，系统没有从入端口收到任何语音报文时，系统将把该端口从Voice VLAN中删除。端口的添加/删除到Voice VLAN的过程由系统自动实现。当Voice VLAN正常工作时，如果遇到IP电话重新启动，为保证已经建立的语音连接能够正常工作，系统会在IP电话重新启动完成后，将配置为自动模式的端口重新加入Voice VLAN，而不需要再次通过语音流触发。

2. 手动模式

手动模式适用于IP电话单独接入（端口仅传输语音报文）的组网方式，如图4-3所示。该组网方式可以使该端口专用于传输语音数据，最大限度避免业务数据对语音数据传输的影响。

手动模式下，需要手工将连接IP电话的端口加入Voice VLAN中。再通过识别报文的源MAC地址，匹配OUI地址。匹配成功后，系统将下发ACL规则、配置报文的优先级。端口的添加/删除到Voice VLAN的过程由网络管理员手动实现。

3. Voice VLAN工作模式和IP电话的配合

由于IP电话类型较多，因此需要用户保证端口的链路类型与IP电话匹配，不同Voice VLAN工作模式下的详细配合关系请见表4-2和表4-3：

·     IP电话发送Tagged语音数据

表4-2 不同类型端口支持Tagged语音数据配置要求

·     IP电话发送Untagged语音数据

当IP电话发送Untagged语音数据，则端口的Voice VLAN工作模式只能为手工模式，不能为自动模式。

表4-3 不同类型端口支持Untagged语音数据配置要求

4.5.2  Voice VLAN的安全模式和普通模式

开启了Voice VLAN功能的端口会对接收到的报文进行过滤，根据过滤机制的不同，可以将Voice VLAN的工作模式分为普通模式和安全模式：

·     普通模式下，端口加入Voice VLAN后，设备对于接收的语音报文不再一一进行识别，凡是带有Voice VLAN Tag的报文，设备将不再检查其源MAC地址是否为语音设备的OUI地址，均接收并在Voice VLAN中转发。对于PVID就是Voice VLAN的手工模式端口，会导致任意的Untagged报文都可以在Voice VLAN中传输。这样的处理方式很容易使Voice VLAN收到恶意用户的流量攻击。恶意用户可以构造大量带有Voice VLAN Tag或Untagged的报文，占用Voice VLAN的带宽，影响正常的语音通信。

·     安全模式下，设备将对每一个要进入Voice VLAN传输的报文进行源MAC地址匹配检查，对于不能匹配OUI地址的报文，则将其丢弃。

对于比较安全的网络，用户可以配置Voice VLAN的普通模式，以减少检查报文的工作对系统资源的占用。

表4-4 Voice VLAN的安全/普通模式对报文的处理

4.6  Voice VLAN配置任务简介

表4-5 Voice VLAN配置任务简介

4.7  配置Voice VLAN

4.7.1  配置语音报文的QoS优先级

Voice VLAN在实现中，通过提高语音报文的QoS优先级（CoS和DSCP值）来保证语音通信的质量。语音报文会自带QoS优先级，通过配置，用户可以选择在语音报文通过设备时修改或者不修改报文的QoS优先级。

配置语音报文的QoS优先级时，需要注意：

·     在Voice VLAN已开启的情况下，不允许配置/修改语音报文的QoS优先级。必须关闭端口上的Voice VLAN功能后，才能配置/修改语音报文的QoS优先级。

·     在同一端口多次执行本配置，最后一次执行的配置生效。

表4-6 配置语音报文的QoS优先级

4.7.2  配置自动模式下的Voice VLAN

配置自动模式下的Voice VLAN时，需要注意：

·     自动模式下的Voice VLAN只支持Hybrid端口对Tagged的语音流进行处理，而协议VLAN特性要求Hybrid入端口的报文格式为Untagged的，因此，不能将某个VLAN同时配置为Voice VLAN和协议VLAN。

·     配置MSTP多实例情况下，如果端口在要加入的Voice VLAN对应的MSTP实例中是阻塞状态，则端口会丢弃收到的报文，造成MAC地址不能上送，不能完成动态触发功能。自动模式Voice VLAN的使用场景为接入侧，不建议和多实例MSTP同时使用。

·     配置PVST情况下，如果端口要加入的Voice VLAN不为端口允许通过的VLAN，则端口处于阻塞状态，会丢弃收到的报文，造成MAC地址不能上送，不能完成动态触发功能。自动模式Voice VLAN的使用场景为接入侧，不建议和PVST同时使用。

·     当端口配置了动态触发端口加入静态MAC VLAN，又配置本功能时，两个功能可能会相互影响，导致其中某个功能不可用。当端口同时配置了本功能和动态触发端口加入静态MAC VLAN，再取消其中任何一个功能的配置，会导致另一个功能不可用。因此不建议同一端口同时配置本功能和动态触发端口加入静态MAC VLAN。

表4-7 配置自动模式下的Voice VLAN

4.7.3  配置手动模式下的Voice VLAN

配置手动模式下的Voice VLAN时，需要注意：

·     同一设备同一时刻可以给不同的端口配置不同的Voice VLAN，但一个端口只能配置一个Voice VLAN，而且这些VLAN必须是已经存在的静态VLAN。

·     不允许在聚合组的成员端口上开启Voice VLAN功能。有关聚合组的成员端口的详细介绍，请参见“二层技术-以太网交换配置指导”中的“以太网链路聚合”。

·     当端口开启了Voice VLAN并工作在手工模式时，必须手工将端口加入Voice VLAN，才能保证Voice VLAN功能生效。

表4-8 配置手动模式下的Voice VLAN

4.7.4  配置通过LLDP自动发现IP电话功能

配置通过LLDP自动发现IP电话功能时，需要注意：

·     在配置本功能前，需要在全局和接入端口均开启LLDP功能。

·     通过LLDP自动发现IP电话功能只能与Voice VLAN自动模式配合使用，不能与手动模式配合使用。

·     通过LLDP自动发现IP电话功能与LLDP兼容CDP功能不能同时配置。

表4-9 配置通过LLDP自动发现IP电话功能

4.7.5  配置通过LLDP通告Voice VLAN信息

对于支持LLDP的IP电话，可以通过LLDP-MED中的Network Policy TLV将Voice VLAN信息通告给IP电话。

需要注意的是，在配置本功能前，需要在全局和接入端口开启LLDP功能。

表4-10 配置通过LLDP通告Voice VLAN信息

4.7.6  配置通过CDP通告Voice VLAN信息

如果IP电话只支持CDP，不支持LLDP，当设备与这类IP电话直连时，IP电话将会向设备发送CDP报文以请求在设备上所配Voice VLAN的VLAN ID；如果在指定时间内没有收到设备发送的Voice VLAN的VLAN ID，IP电话将会把语音数据流以Untagged方式发送，从而导致语音数据流与其他类型的数据流混在一起，无法进行区分。

通过在设备上配置LLDP兼容CDP功能，可以利用LLDP来接收、识别从IP电话发送的CDP报文，并向IP电话发送CDP报文，该CDP报文携带设备配置的Voice VLAN信息，使IP电话完成Voice VLAN的自动配置。之后IP电话的语音数据流将被限制在配置的Voice VLAN内，与其他数据流区分开来。

需要注意的是，在配置本功能前，需要在全局和接入端口开启LLDP功能。

表4-11 配置通过CDP通告Voice VLAN信息

4.8  Voice VLAN显示和维护

在完成上述配置后，在任意视图下执行display命令可以显示配置后Voice VLAN的运行情况，通过查看显示信息验证配置的效果。

表4-12 Voice VLAN显示和维护

4.9  Voice VLAN典型配置举例

4.9.1  自动模式下Voice VLAN的配置举例

1. 组网需求

·     IP phone A的MAC地址为0011-1100-0001，下行连接PC A（MAC地址为0022-1100-0002），上行连接到Device A的GigabitEthernet1/0/1端口。

·     IP phone B的MAC地址为0011-2200-0001，下行连接PC B（MAC地址为0022-2200-0002），上行连接到Device A的GigabitEthernet1/0/2端口。

·     Device A使用Voice VLAN 2传输IP phone A产生的语音报文；使用Voice VLAN 3传输IP phone B产生的语音报文。

·     Device A的端口GigabitEthernet1/0/1和GigabitEthernet1/0/2工作在自动模式，如果它们在30分钟内没有收到语音流，就将相应的Voice VLAN老化。

2. 组网图

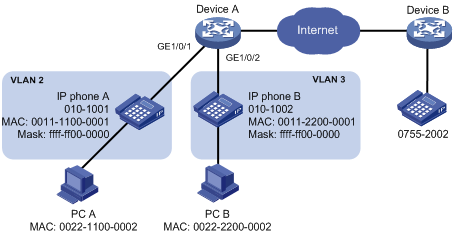

图4-4 配置自动模式下Voice VLAN组网图

‌

3. 配置步骤

# 创建VLAN 2和VLAN 3。

<DeviceA> system-view

[DeviceA] vlan 2 to 3

# 配置Voice VLAN的老化时间为30分钟。

[DeviceA] voice-vlan aging 30

# 由于端口GigabitEthernet1/0/1可能会同时收到语音和数据两种流量，为了保证语音报文的质量以及带宽的高效利用，配置Voice VLAN工作在安全模式，即Voice VLAN只用于传输语音报文。（可选，缺省情况下，Voice VLAN工作在安全模式）

[DeviceA] voice-vlan security enable

# 配置允许OUI地址为0011-1100-0000和0011-2200-0000的报文通过Voice VLAN，即当报文源MAC地址前缀为0011-1100-0000或0011-2200-0000时，Device A会把它当成语音报文来处理。

[DeviceA] voice-vlan mac-address 0011-1100-0001 mask ffff-ff00-0000 description IP phone A

[DeviceA] voice-vlan mac-address 0011-2200-0001 mask ffff-ff00-0000 description IP phone B

# 配置端口GigabitEthernet1/0/1为Hybrid类型端口。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] port link-type hybrid

# 将端口GigabitEthernet1/0/1上Voice VLAN的工作模式配置为自动模式。（可选，缺省情况下，端口的Voice VLAN工作在自动模式。）

[DeviceA-GigabitEthernet1/0/1] voice-vlan mode auto

# 开启端口Voice VLAN功能。

[DeviceA-GigabitEthernet1/0/1] voice-vlan 2 enable

[DeviceA-GigabitEthernet1/0/1] quit

# 在端口GigabitEthernet1/0/2上进行相应的配置。

[DeviceA] interface gigabitethernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] port link-type hybrid

[DeviceA-GigabitEthernet1/0/2] voice-vlan mode auto

[DeviceA-GigabitEthernet1/0/2] voice-vlan 3 enable

[DeviceA-GigabitEthernet1/0/2] quit

4. 显示和验证

# 显示当前系统支持的OUI地址、OUI地址掩码和描述信息。

[DeviceA] display voice-vlan mac-address

OUI Address     Mask            Description

0001-e300-0000  ffff-ff00-0000  Siemens phone

0003-6b00-0000  ffff-ff00-0000  Cisco phone

0004-0d00-0000  ffff-ff00-0000  Avaya phone

000f-e200-0000  ffff-ff00-0000  H3C Aolynk phone

0011-1100-0000  ffff-ff00-0000  IP phone A

0011-2200-0000  ffff-ff00-0000  IP phone B

0060-b900-0000  ffff-ff00-0000  Philips/NEC phone

00d0-1e00-0000  ffff-ff00-0000  Pingtel phone

00e0-7500-0000  ffff-ff00-0000  Polycom phone

00e0-bb00-0000  ffff-ff00-0000  3Com phone

# 显示当前Voice VLAN的状态。

[DeviceA] display voice-vlan state

 Current voice VLANs: 2

 Voice VLAN security mode: Security

 Voice VLAN aging time: 30 minutes

 Voice VLAN enabled ports and their modes:

 Port                        VLAN        Mode        CoS        DSCP

 GE1/0/1                     2           Auto        6          46

 GE1/0/2                     3           Auto        6          46

4.9.2  手动模式下Voice VLAN的配置举例

1. 组网需求

·     IP Phone A接入Device A的Hybrid类型端口GigabitEthernet1/0/1。IP Phone A发出的报文为Untagged报文。

·     Device A上VLAN 2为Voice VLAN。

·     手工将Device A的端口GigabitEthernet1/0/1工作加入Voice VLAN，其PVID为VLAN 2，添加OUI地址0011-2200-0000，使该端口专用于传输语音报文。

2. 组网图

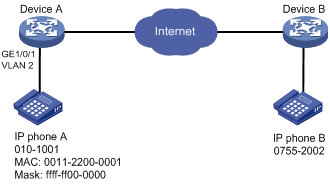

图4-5 配置手动模式下Voice VLAN组网图

‌

3. 配置步骤

# 配置Voice VLAN为安全模式，使得Voice VLAN端口只允许合法的语音报文通过。（可选，缺省情况下，Voice VLAN工作在安全模式）

<DeviceA> system-view

[DeviceA] voice-vlan security enable

# 配置允许OUI地址为0011-2200-0000的报文通过Voice VLAN，即报文源MAC地址前缀为0011-2200-0000时，Device A会把它当成语音报文来处理。

[DeviceA] voice-vlan mac-address 0011-2200-0001 mask ffff-ff00-0000 description test

# 创建VLAN 2。

[DeviceA] vlan 2

[DeviceA-vlan2] quit

# 配置端口GigabitEthernet1/0/1工作在手动模式。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] undo voice-vlan mode auto

# 配置端口GigabitEthernet1/0/1为Hybrid类型。

[DeviceA-GigabitEthernet1/0/1] port link-type hybrid

# 配置Voice VLAN是端口GigabitEthernet1/0/1的缺省VLAN，且在该端口允许通过的Untagged VLAN列表中。

[DeviceA-GigabitEthernet1/0/1] port hybrid pvid vlan 2

[DeviceA-GigabitEthernet1/0/1] port hybrid vlan 2 untagged

# 开启端口GigabitEthernet1/0/1的Voice VLAN功能。

[DeviceA-GigabitEthernet1/0/1] voice-vlan 2 enable

[DeviceA-GigabitEthernet1/0/1] quit

4. 显示与验证

# 显示当前系统支持的OUI地址、OUI地址掩码和描述信息。

[DeviceA] display voice-vlan mac-address

OUI Address     Mask            Description

0001-e300-0000  ffff-ff00-0000  Siemens phone

0003-6b00-0000  ffff-ff00-0000  Cisco phone

0004-0d00-0000  ffff-ff00-0000  Avaya phone

000f-e200-0000  ffff-ff00-0000  H3C Aolynk phone

0011-2200-0000  ffff-ff00-0000  test

0060-b900-0000  ffff-ff00-0000  Philips/NEC phone

00d0-1e00-0000  ffff-ff00-0000  Pingtel phone

00e0-7500-0000  ffff-ff00-0000  Polycom phone

00e0-bb00-0000  ffff-ff00-0000  3Com phone

# 显示当前Voice VLAN的状态。

[DeviceA] display voice-vlan state

 Current voice VLANs: 1

 Voice VLAN security mode: Security

 Voice VLAN aging time: 1440 minutes

 Voice VLAN enabled ports and their modes:

 Port                        VLAN        Mode        CoS        DSCP

 GE1/0/1                     2           Manual      6          46
