S5560S-52S-PWR-EI交换机，vlan冲突如何解决？

您好，请知：

以下是qinq的案例，请参考：

1.6  QinQ典型配置举例

1.6.1  QinQ配置举例

1. 组网需求

·            公司A的两个分支机构Site 1和Site 2通过运营商网络进行通信，该公司各业务使用的VLAN为VLAN 10～70；公司B的两个分支机构Site 3和Site 4也通过运营商网络进行通信，该公司各业务使用的VLAN为VLAN 30～90。

·            PE 1和PE 2为运营商网络的边缘设备，且二者通过TPID值为0x8200的运营商网络设备进行连接。

·            通过配置，利用运营商提供的VLAN 100使公司A的两个分支机构之间实现互通，利用运营商提供的VLAN 200使公司B的两个分支机构之间实现互通。

2. 组网图

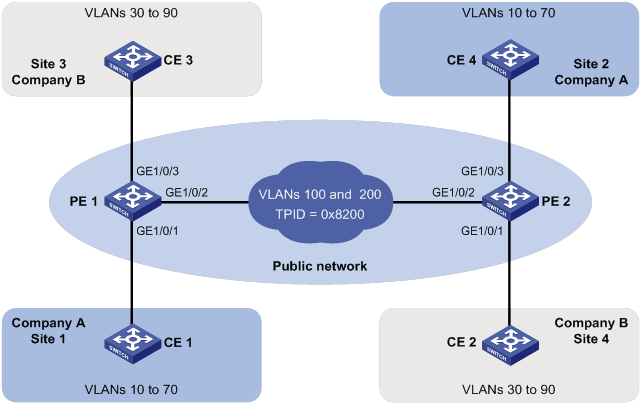

图1-3 QinQ配置组网图

3. 配置步骤

(1)       配置PE 1

·            配置端口GigabitEthernet1/0/1

# 配置端口为Trunk端口，且允许VLAN 100的报文通过。

<PE1> system-view

[PE1] interface gigabitethernet 1/0/1

[PE1-GigabitEthernet1/0/1] port link-type trunk

[PE1-GigabitEthernet1/0/1] port trunk permit vlan 100

# 配置端口的缺省VLAN为VLAN 100。

[PE1-GigabitEthernet1/0/1] port trunk pvid vlan 100

# 使能端口的QinQ功能。

[PE1-GigabitEthernet1/0/1] qinq enable

[PE1-GigabitEthernet1/0/1] quit

·            配置端口GigabitEthernet1/0/2

# 配置端口为Trunk端口，且允许VLAN 100和VLAN 200的报文通过。

[PE1] interface gigabitethernet 1/0/2

[PE1-GigabitEthernet1/0/2] port link-type trunk

[PE1-GigabitEthernet1/0/2] port trunk permit vlan 100 200

# 配置外层VLAN Tag的TPID值为0x8200。

[PE1-GigabitEthernet1/0/2] qinq ethernet-type service-tag 8200

[PE1-GigabitEthernet1/0/2] quit

·            配置端口GigabitEthernet1/0/3

# 配置端口为Trunk端口，且允许VLAN 200的报文通过。

 [PE1] interface gigabitethernet 1/0/3

[PE1-GigabitEthernet1/0/3] port link-type trunk

[PE1-GigabitEthernet1/0/3] port trunk permit vlan 200

# 配置端口的缺省VLAN为VLAN 200。

[PE1-GigabitEthernet1/0/3] port trunk pvid vlan 200

# 使能端口的QinQ功能。

[PE1-GigabitEthernet1/0/3] qinq enable

[PE1-GigabitEthernet1/0/3] quit

(2)       配置PE 2

·            配置端口GigabitEthernet1/0/1

# 配置端口为Trunk端口，且允许VLAN 200的报文通过。

<PE2> system-view

[PE2] interface gigabitethernet 1/0/1

[PE2-GigabitEthernet1/0/1] port link-type trunk

[PE2-GigabitEthernet1/0/1] port trunk permit vlan 200

# 配置端口的缺省VLAN为VLAN 200。

[PE2-GigabitEthernet1/0/1] port trunk pvid vlan 200

# 使能端口的QinQ功能。

[PE2-GigabitEthernet1/0/1] qinq enable

[PE2-GigabitEthernet1/0/1] quit

·            配置端口GigabitEthernet1/0/2

# 配置端口为Trunk端口，且允许VLAN 100和VLAN 200的报文通过。

[PE2] interface gigabitethernet 1/0/2

[PE2-GigabitEthernet1/0/2] port link-type trunk

[PE2-GigabitEthernet1/0/2] port trunk permit vlan 100 200

# 配置外层VLAN Tag的TPID值为0x8200。

[PE2-GigabitEthernet1/0/2] qinq ethernet-type service-tag 8200

[PE2-GigabitEthernet1/0/2] quit

·            配置端口GigabitEthernet1/0/3

# 配置端口为Trunk端口，且允许VLAN 100的报文通过。

 [PE2] interface gigabitethernet 1/0/3

[PE2-GigabitEthernet1/0/3] port link-type trunk

[PE2-GigabitEthernet1/0/3] port trunk permit vlan 100

# 配置端口的缺省VLAN为VLAN 100。

[PE2-GigabitEthernet1/0/3] port trunk pvid vlan 100

# 使能端口的QinQ功能。

[PE2-GigabitEthernet1/0/3] qinq enable

[PE2-GigabitEthernet1/0/3] quit

(3)       配置公共网络设备

配置运营商网络中PE 1到PE 2之间路径上的设备端口都允许VLAN 100和VLAN 200的报文携带VLAN Tag通过，且这些端口的MTU值至少为1504字节。

1.6.2  VLAN透传配置举例

1. 组网需求

·            某公司的两个分支机构Site 1和Site 2通过运营商网络进行通信，该公司各业务使用的VLAN为VLAN 10～50和VLAN 3000，其中VLAN 3000为企业专线VLAN。

·            PE 1和PE 2为运营商网络的边缘设备。

·            通过配置，使公司使用的VLAN 10～50利用运营商提供的VLAN 100实现互通，VLAN 3000不利用运营商提供的VLAN就能实现互通。

2. 组网图

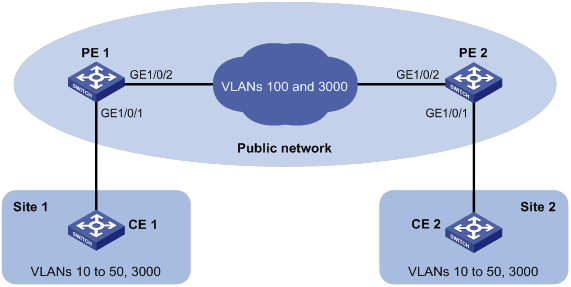

图1-4 VLAN透传配置组网图

3. 配置步骤

(1)       配置PE 1

·            配置端口GigabitEthernet1/0/1

# 配置端口为Trunk端口，且允许VLAN 100和VLAN 3000的报文通过。

<PE1> system-view

[PE1] interface gigabitethernet 1/0/1

[PE1-GigabitEthernet1/0/1] port link-type trunk

[PE1-GigabitEthernet1/0/1] port trunk permit vlan 100 3000

# 配置端口的缺省VLAN为VLAN 100。

[PE1-GigabitEthernet1/0/1] port trunk pvid vlan 100

# 使能端口的QinQ功能。

[PE1-GigabitEthernet1/0/1] qinq enable

# 配置端口对VLAN 3000的报文进行透传。

[PE1-GigabitEthernet1/0/1] qinq transparent-vlan 3000

[PE1-GigabitEthernet1/0/1] quit

·            配置端口GigabitEthernet1/0/2

# 配置端口为Trunk端口，且允许VLAN 100和VLAN 3000的报文通过。

[PE1] interface gigabitethernet 1/0/2

[PE1-GigabitEthernet1/0/2] port link-type trunk

[PE1-GigabitEthernet1/0/2] port trunk permit vlan 100 3000

[PE1-GigabitEthernet1/0/2] quit

(2)       配置PE 2

·            配置端口GigabitEthernet1/0/1

# 配置端口为Trunk端口，且允许VLAN 100和VLAN 3000的报文通过。

<PE2> system-view

[PE2] interface gigabitethernet 1/0/1

[PE2-GigabitEthernet1/0/1] port link-type trunk

[PE2-GigabitEthernet1/0/1] port trunk permit vlan 100 3000

# 配置端口的缺省VLAN为VLAN 100。

[PE2-GigabitEthernet1/0/1] port trunk pvid vlan 100

# 使能端口的QinQ功能。

[PE2-GigabitEthernet1/0/1] qinq enable

# 配置端口对VLAN 3000的报文进行透传。

[PE2-GigabitEthernet1/0/1] qinq transparent-vlan 3000

[PE2-GigabitEthernet1/0/1] quit

·            配置端口GigabitEthernet1/0/2

# 配置端口为Trunk端口，且允许VLAN 100和VLAN 3000的报文通过。

[PE2] interface gigabitethernet 1/0/2

[PE2-GigabitEthernet1/0/2] port link-type trunk

[PE2-GigabitEthernet1/0/2] port trunk permit vlan 100 3000

[PE2-GigabitEthernet1/0/2] quit

(3)       配置公共网络设备

配置运营商网络中PE 1到PE 2之间路径上的设备端口都允许VLAN 100和VLAN 3000的报文携带VLAN Tag通过，且这些端口的MTU值至少为1504字节。

以下是S5560-EI的用户手册连接，请参考：

https://www.h3c.com/cn/Service/Document_Software/Document_Center/Switches/Catalog/S5560/S5560-EI/
