交换机做堆叠

您好，请知：

可参考如下配置要点：

1.9.1  IRF典型配置举例（LACP MAD检测方式）

1. 组网需求

如图1-14所示，配置Device A、Device B、Device C和Device D组成IRF设备。由于IRF到中间设备Device E有跨成员设备的聚合链路，且Device E为支持LACP协议的H3C设备，我们配置LACP MAD进行分裂检测。

2. 组网图

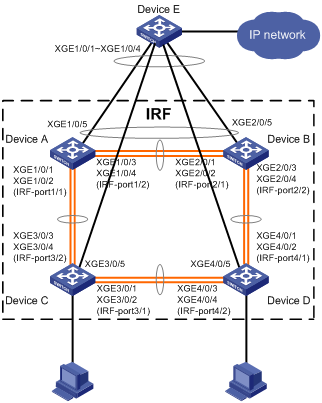

图1-14 IRF典型配置组网图（LACP MAD检测方式）

‌

3. 配置步骤

(1)       配置Device A

# 根据图1-14选定IRF物理端口并关闭这些端口。为便于配置，下文中将使用接口批量配置功能关闭和开启物理端口，关于接口批量配置的介绍，请参见“二层技术-以太网交换配置指导”。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/4

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet1/0/1和Ten-GigabitEthernet1/0/2绑定。

[Sysname] irf-port 1/1

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/1

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/2

[Sysname-irf-port1/1] quit

# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/0/3和Ten-GigabitEthernet1/0/4绑定。

[Sysname] irf-port 1/2

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/3

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/4

[Sysname-irf-port1/2] quit

# 开启Ten-GigabitEthernet1/0/1～Ten-GigabitEthernet1/0/4端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/4

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(2)       配置Device B

# 将Device B的成员编号配置为2，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 2

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 根据图1-14选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 2/0/1 to ten-gigabitethernet 2/0/4

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/0/1和Ten-GigabitEthernet2/0/2绑定。

[Sysname] irf-port 2/1

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/1

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/2

[Sysname-irf-port2/1] quit

# 配置IRF端口2/2，并将它与物理端口Ten-GigabitEthernet2/0/3和Ten-GigabitEthernet2/0/4绑定。

[Sysname] irf-port 2/2

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/3

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/4

# 开启Ten-GigabitEthernet2/0/1～Ten-GigabitEthernet2/0/4端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 2/0/1 to ten-gigabitethernet 2/0/4

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(3)       Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。

(4)       配置Device C

# 将Device C的成员编号配置为3，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 3

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 根据图1-14选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 3/0/1 to ten-gigabitethernet 3/0/4

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口3/1，并将它与物理端口Ten-GigabitEthernet3/0/1和Ten-GigabitEthernet3/0/2绑定。

[Sysname] irf-port 3/1

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/2

[Sysname-irf-port3/1] quit

# 配置IRF端口3/2，并将它与物理端口Ten-GigabitEthernet3/0/3和Ten-GigabitEthernet3/0/4绑定。

[Sysname] irf-port 3/2

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/3

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/4

[Sysname-irf-port3/2] quit

# 开启Ten-GigabitEthernet3/0/1～Ten-GigabitEthernet3/0/4端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 3/0/1 to ten-gigabitethernet 3/0/4

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(5)       Device C将自动重启，加入Device A和Device B已经形成的IRF。

(6)       配置Device D

# 将Device D的成员编号配置为4，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 4

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

#根据图1-14选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 4/0/1 to ten-gigabitethernet 4/0/4

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口4/1，并将它与物理端口Ten-GigabitEthernet4/0/1和Ten-GigabitEthernet4/0/2绑定。

[Sysname] irf-port 4/1

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/1

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/2

[Sysname-irf-port4/1] quit

# 配置IRF端口4/2，并将它与物理端口Ten-GigabitEthernet4/0/3和Ten-GigabitEthernet4/0/4绑定。

[Sysname] irf-port 4/2

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/3

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/4

[Sysname-irf-port4/2] quit

# 开启Ten-GigabitEthernet4/0/1～Ten-GigabitEthernet4/0/4端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 4/0/1 to ten-gigabitethernet 4/0/4

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(7)       Device D将自动重启，加入Device A、Device B和Device C已经形成的IRF。

(8)       配置LACP MAD

# 设置IRF域编号为1。

<Sysname> system-view

[Sysname] irf domain 1

# 创建一个动态聚合接口，并使能LACP MAD检测功能。

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] mad enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 1]:

 The assigned  domain ID is: 1

 Info: MAD LACP only enable on dynamic aggregation interface.

[Sysname-Bridge-Aggregation2] quit

# 在聚合接口中添加成员端口Ten-GigabitEthernet1/0/5、Ten-GigabitEthernet2/0/5、Ten-GigabitEthernet3/0/5和Ten-GigabitEthernet4/0/5，用于Device A和Device B实现LACP MAD检测。

[Sysname] interface range ten-gigabitethernet 1/0/5 ten-gigabitethernet 2/0/5 ten-gigabitethernet 3/0/5 ten-gigabitethernet 4/0/5

[Sysname-if-range] port link-aggregation group 2

[Sysname-if-range] quit

(9)       配置中间设备Device E

Device E作为中间设备来转发、处理LACP协议报文，协助IRF中的四台成员设备进行多Active检测。从节约成本的角度考虑，使用一台支持LACP协议扩展功能的交换机即可。

# 创建一个动态聚合接口。

<Sysname> system-view

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] quit

# 在聚合接口中添加成员端口Ten-GigabitEthernet1/0/1～Ten-GigabitEthernet1/0/4，用于帮助LACP MAD检测。

[Sysname] interface range ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/4

[Sysname-if-range] port link-aggregation group 2

[Sysname-if-range] quit

具体的S6520X的用户手册连接如下：

https://www.h3c.com/cn/Service/Document_Software/Document_Center/Switches/Catalog/S6520/S6520X-SI/
