VLAN设置问题,路由器是TP的,已经设置好3个网段;现在华三交换机根据网上的方法设置了VLAN,目前只有主网段能通,其他网段不通,请教如何设置华三VLAN
(0)
您好,请知:
请参考如下S3100V2-52TP设置VLAN的方法:
l Host A和Host C属于部门A,但是通过不同的设备接入公司网络;Host B和Host D属于部门B,也通过不同的设备接入公司网络。
l 为了通信的安全性,也为了避免广播报文泛滥,公司网络中使用VLAN技术来隔离部门间的二层流量。其中部门A使用VLAN 100,部门B使用VLAN 200。
l 现要求不管是否使用相同的设备接入公司网络,同一VLAN内的主机能够互通。即Host A和Host C能够互通,Host B和Host D能够互通。

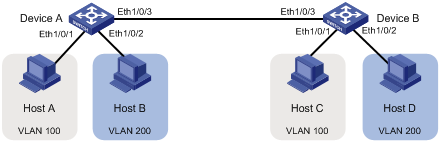

图1-5 基于端口的VLAN组网图
(1) 配置Device A
# 创建VLAN 100,并将Ethernet1/0/1加入VLAN 100。
<DeviceA> system-view
[DeviceA] vlan 100
[DeviceA-vlan100] port ethernet 1/0/1
[DeviceA-vlan100] quit
# 创建VLAN 200,并将Ethernet1/0/2加入VLAN 200。
[DeviceA] vlan 200
[DeviceA-vlan200] port ethernet 1/0/2
[DeviceA-vlan200] quit
# 为了使Device A上VLAN 100和VLAN 200的报文能发送给Device B,将Ethernet1/0/3的链路类型配置为Trunk,并允许VLAN 100和VLAN 200的报文通过。
[DeviceA] interface ethernet 1/0/3
[DeviceA-Ethernet1/0/3] port link-type trunk
[DeviceA-Ethernet1/0/3] port trunk permit vlan 100 200
Please wait... Done.
(2) Device B上的配置与Device A上的配置完全一样,不再赘述。
(3) 将Host A和Host C配置在一个网段,比如192.168.100.0/24;将Host B和Host D配置在一个网段,比如192.168.200.0/24。
(1) Host A和Host C能够互相ping通,但是均不能ping通Host B。Host B和Host D能够互相ping通,但是均不能ping通Host A。
(2) 通过查看显示信息验证配置是否成功。
# 查看Device A上VLAN 100和VLAN 200的配置信息,验证以上配置是否生效。
[DeviceA-Ethernet1/0/3] display vlan 100
VLAN ID: 100
VLAN Type: static
Route Interface: not configured
Description: VLAN 0100
Name: VLAN 0100
Tagged Ports:
Ethernet1/0/3
Untagged Ports:
Ethernet1/0/1
[DeviceA-Ethernet1/0/3] display vlan 200
VLAN ID: 200
VLAN Type: static
Route Interface: not configured
Description: VLAN 0200
Name: VLAN 0200
Tagged Ports:
Ethernet1/0/3
Untagged Ports:
Ethernet1/0/2
具体的案例连接如下:
