如何部署MSTP

mstp配置，请参考如下案例：

https://www.h3c.com/cn/d_201101/707254_30005_0.htm

默认开启的，让stp自主计算就行。然后做一下stp优化，如开启边缘端口，核心设备作为根桥提高其优先级，bpdu保护，根桥保护等，都开启一下。

您好，请知：

以下是MSTP的配置举例，请参考：

1.6.1  MSTP典型配置举例

1. 组网需求

·     网络中所有设备都属于同一个MST域。Device A和Device B为汇聚层设备，Device C和Device D为接入层设备。

·     通过配置MSTP，使不同VLAN的报文按照不同的MSTI转发：VLAN 10的报文沿MSTI 1转发，VLAN 30沿MSTI 3转发，VLAN 40沿MSTI 4转发，VLAN 20沿MSTI 0转发。

·     由于VLAN 10和VLAN 30在汇聚层设备终结、VLAN 40在接入层设备终结，因此配置MSTI 1和MSTI 3的根桥分别为Device A和Device B，MSTI 4的根桥为Device C。

2. 组网图

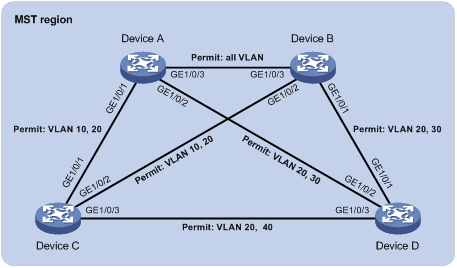

图1-21 MSTP典型配置组网图

‌

3. 配置步骤

(1)     配置VLAN和端口

请按照图1-21在Device A和Device B上分别创建VLAN 10、20和30，在Device C上创建VLAN 10、20和40，在Device D上创建VLAN 20、30和40；将各设备的各端口配置为Trunk端口并允许相应的VLAN通过，具体配置过程略。

(2)     配置Device A

# 配置MST域的域名为example，将VLAN 10、30、40分别映射到MSTI 1、3、4上，并配置MSTP的修订级别为0。

<DeviceA> system-view

[DeviceA] stp region-configuration

[DeviceA-mst-region] region-name example

[DeviceA-mst-region] instance 1 vlan 10

[DeviceA-mst-region] instance 3 vlan 30

[DeviceA-mst-region] instance 4 vlan 40

[DeviceA-mst-region] revision-level 0

# 激活MST域的配置。

[DeviceA-mst-region] active region-configuration

[DeviceA-mst-region] quit

# 配置本设备为MSTI 1的根桥。

[DeviceA] stp instance 1 root primary

# 全局开启生成树协议。

[DeviceA] stp global enable

(3)     配置Device B

# 配置MST域的域名为example，将VLAN 10、30、40分别映射到MSTI 1、3、4上，并配置MSTP的修订级别为0。

<DeviceB> system-view

[DeviceB] stp region-configuration

[DeviceB-mst-region] region-name example

[DeviceB-mst-region] instance 1 vlan 10

[DeviceB-mst-region] instance 3 vlan 30

[DeviceB-mst-region] instance 4 vlan 40

[DeviceB-mst-region] revision-level 0

# 激活MST域的配置。

[DeviceB-mst-region] active region-configuration

[DeviceB-mst-region] quit

# 配置本设备为MSTI 3的根桥。

[DeviceB] stp instance 3 root primary

# 全局开启生成树协议。

[DeviceB] stp global enable

(4)     配置Device C

# 配置MST域的域名为example，将VLAN 10、30、40分别映射到MSTI 1、3、4上，并配置MSTP的修订级别为0。

<DeviceC> system-view

[DeviceC] stp region-configuration

[DeviceC-mst-region] region-name example

[DeviceC-mst-region] instance 1 vlan 10

[DeviceC-mst-region] instance 3 vlan 30

[DeviceC-mst-region] instance 4 vlan 40

[DeviceC-mst-region] revision-level 0

# 激活MST域的配置。

[DeviceC-mst-region] active region-configuration

[DeviceC-mst-region] quit

# 配置本设备为MSTI 4的根桥。

[DeviceC] stp instance 4 root primary

# 全局开启生成树协议。

[DeviceC] stp global enable

(5)     配置Device D

# 配置MST域的域名为example，将VLAN 10、30、40分别映射到MSTI 1、3、4上，并配置MSTP的修订级别为0。

<DeviceD> system-view

[DeviceD] stp region-configuration

[DeviceD-mst-region] region-name example

[DeviceD-mst-region] instance 1 vlan 10

[DeviceD-mst-region] instance 3 vlan 30

[DeviceD-mst-region] instance 4 vlan 40

[DeviceD-mst-region] revision-level 0

# 激活MST域的配置。

[DeviceD-mst-region] active region-configuration

[DeviceD-mst-region] quit

# 全局开启生成树协议。

[DeviceD] stp global enable

4. 验证配置

当网络拓扑稳定后，通过使用display stp brief命令可以查看各设备上生成树的简要信息。例如：

# 查看Device A上生成树的简要信息。

[DeviceA] display stp brief

 MST ID      Port                         Role  STP State     Protection

 0           GigabitEthernet1/0/1         ALTE  DISCARDING    NONE

 0           GigabitEthernet1/0/2         DESI  FORWARDING    NONE

 0           GigabitEthernet1/0/3         ROOT  FORWARDING    NONE

 1           GigabitEthernet1/0/1         DESI  FORWARDING    NONE

 1           GigabitEthernet1/0/3         DESI  FORWARDING    NONE

 3           GigabitEthernet1/0/2         DESI  FORWARDING    NONE

 3           GigabitEthernet1/0/3         ROOT  FORWARDING    NONE

# 查看Device B上生成树的简要信息。

[DeviceB] display stp brief

 MST ID      Port                         Role  STP State     Protection

 0           GigabitEthernet1/0/1         DESI  FORWARDING    NONE

 0           GigabitEthernet1/0/2         DESI  FORWARDING    NONE

 0           GigabitEthernet1/0/3         DESI  FORWARDING    NONE

 1           GigabitEthernet1/0/2         DESI  FORWARDING    NONE

 1           GigabitEthernet1/0/3         ROOT  FORWARDING    NONE

 3           GigabitEthernet1/0/1         DESI  FORWARDING    NONE

 3           GigabitEthernet1/0/3         DESI  FORWARDING    NONE

# 查看Device C上生成树的简要信息。

[DeviceC] display stp brief

 MST ID      Port                         Role  STP State     Protection

 0           GigabitEthernet1/0/1         DESI  FORWARDING    NONE

 0           GigabitEthernet1/0/2         ROOT  FORWARDING    NONE

 0           GigabitEthernet1/0/3         DESI  FORWARDING    NONE

 1           GigabitEthernet1/0/1         ROOT  FORWARDING    NONE

 1           GigabitEthernet1/0/2         ALTE  DISCARDING    NONE

 4           GigabitEthernet1/0/3         DESI  FORWARDING    NONE

# 查看Device D上生成树的简要信息。

[DeviceD] display stp brief

 MST ID      Port                         Role  STP State     Protection

 0           GigabitEthernet1/0/1         ROOT  FORWARDING    NONE

 0           GigabitEthernet1/0/2         ALTE  DISCARDING    NONE

 0           GigabitEthernet1/0/3         ALTE  DISCARDING    NONE

 3           GigabitEthernet1/0/1         ROOT  FORWARDING    NONE

 3           GigabitEthernet1/0/2         ALTE  DISCARDING    NONE

 4           GigabitEthernet1/0/3         ROOT  FORWARDING    NONE

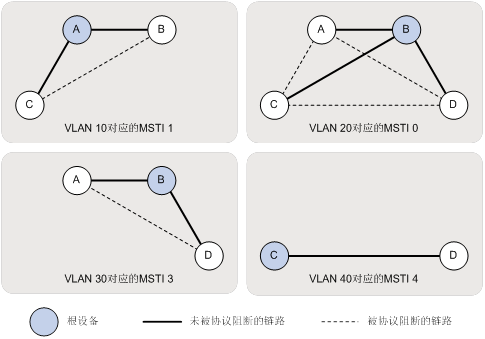

根据上述显示信息，可以绘出各VLAN所对应MSTI的拓扑，如图1-22所示。

图1-22 各VLAN所对应MSTI的拓扑图
