请教各位前辈,H3C S3100-SI和H3C S3100v2-SI如何在端口做绑定

2020-08-04提问
  • 0关注
  • 1收藏,1108浏览
粉丝:0人 关注:12人

问题描述:

请教各位前辈!H3C S3100-SI和H3C S3100v2-SI如何在端口上绑定MAC地址,或者在端口上绑定IP地址,再或者在端口上绑定IP+MAC地址?只有H3C S3100-EI有am user-bind mac-addr 4487-e674-2ea6 ip-addr 10.210.20.21 这样的命令,3100SI、3100v2SI没有这条命令。请教大家!谢谢!


最佳答案

粉丝:10人 关注:1人

https://www.h3c.com/cn/d_201809/1112704_30005_0.htm#_Toc421535369

1.5  IP Source Guard典型配置举例

1.5.1  IPv4静态绑定表项配置举例

1. 组网需求

图1-2所示,Host A与Host B分别与Device B的端口Ethernet1/0/2、Ethernet1/0/1相连;Host C与Device A的端口Ethernet1/0/2相连。Device B接到Device A的端口Ethernet1/0/1上。各主机均使用静态配置的IP地址。

通过在Device A和Device B上配置IPv4静态绑定表项,可以满足以下各项应用需求:

·     Device A的端口Ethernet1/0/2上只允许Host C发送的IP报文通过。

·     Device A的端口Ethernet1/0/1上只允许Host A发送的IP报文通过。

·     Device B的端口Ethernet1/0/2上只允许Host A发送的IP报文通过。

·     Device B的端口Ethernet1/0/1上只允许使用IP地址192.168.0.2/24的主机发送的IP报文通过,即允许Host B更换网卡后仍然可以使用该IP地址与Host A互通。

2. 组网图

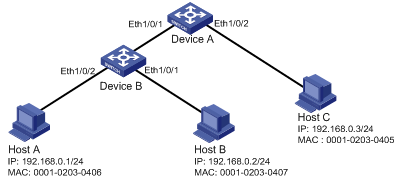

图1-2 配置静态绑定表项组网图



3. 配置步骤

(1)     配置Device A

# 在端口Ethernet1/0/2上配置IPv4端口绑定功能,绑定源IP地址和MAC地址。

<DeviceA> system-view

[DeviceA] interface ethernet 1/0/2

[DeviceA-Ethernet1/0/2] ip verify source ip-address mac-address

# 配置IPv4静态绑定表项,只允许MAC地址为0001-0203-0405、IP地址为192.168.0.3的Host C发送的IP报文通过端口Ethernet1/0/2。

[DeviceA] interface ethernet 1/0/2

[DeviceA-Ethernet1/0/2] ip source binding ip-address 192.168.0.3 mac-address 0001-0203-0405

[DeviceA-Ethernet1/0/2] quit

# 在端口Ethernet1/0/1上配置IPv4端口绑定功能,绑定源IP地址和MAC地址。

[DeviceA] interface ethernet 1/0/1

[DeviceA-Ethernet1/0/1] ip verify source ip-address mac-address

# 配置IPv4静态绑定表项,只允许MAC地址为0001-0203-0406、IP地址为192.168.0.1的Host A发送的IP报文通过端口Ethernet1/0/1。

[DeviceA] interface ethernet 1/0/1

[DeviceA-Ethernet1/0/1] ip source binding ip-address 192.168.0.1 mac-address 0001-0203-0406

[DeviceA-Ethernet1/0/1] quit

(2)     配置Device B

# 在端口Ethernet1/0/2上配置IPv4端口绑定功能,绑定源IP地址和MAC地址。

<DeviceB> system-view

[DeviceB] interface ethernet1/0/2

[DeviceB-Ethernet1/0/2] ip verify source ip-address mac-address

# 配置IPv4静态绑定表项,只允许MAC地址为0001-0203-0406、IP地址为192.168.0.1的Host A发送的IP报文通过端口Ethernet1/0/2。

[DeviceB-Ethernet1/0/2] ip source binding ip-address 192.168.0.1 mac-address 0001-0203-0406

[DeviceB-Ethernet1/0/2] quit

# 在Ethernet1/0/1上配置IPv4端口绑定功能,绑定源IP地址。

[DeviceB] interface ethernet 1/0/1

[DeviceB-Ethernet1/0/1] ip verify source ip-address

# 配置IPv4静态绑定表项,只允许IP地址为192.168.0.2的主机发送的IP报文通过端口Ethernet1/0/1。

[DeviceB-Ethernet1/0/1] ip source binding ip-address 192.168.0.2

[DeviceB-Ethernet1/0/1] quit

4. 验证配置结果

# 在Device A上显示IPv4静态绑定表项配置成功。

[DeviceA] display ip source binding static

Total entries found: 2

 MAC Address       IP Address       VLAN   Interface              Type

 0001-0203-0405    192.168.0.3      N/A    Eth1/0/2               Static

 0001-0203-0406    192.168.0.1      N/A    Eth1/0/1               Static

# 在Device B上显示IPv4静态绑定表项配置成功。

[DeviceB] display ip source binding static

Total entries found: 2

 MAC Address       IP Address       VLAN   Interface             Type

 0001-0203-0406    192.168.0.1      N/A    Eth1/0/2               Static

 N/A               192.168.0.2      N/A    Eth1/0/1               Static

暂无评论

1 个回答
粉丝:138人 关注:6人

您好,请知:

以下交换机IP+MAC的绑定方法总结,请参考:

IP+MAC方法一:
在全局模式使用arp static方式进行绑定,命令如下:
arp static 1.1.1.1 0023-24a1-0605
IP+MAC方法二:
进入接口使用arp filter方式进行绑定,命令如下:
int GigabitEthernet 1/1/0/1
arp filter binding 1.1.1.1 0023-24a1-0605
IP+MAC方法三:
进入接口使用动态绑定表项的方式进行绑定,命令如下:
int GigabitEthernet 1/1/0/1
ip source binding ip-address 1.1.1.1 mac-address 0023-24a1-0605
ip verify source ip-address mac-address
也可在系统模式下使用动态绑定表项的方式进行绑定,命令如下:
ip source binding ip-address 1.1.1.1 mac-address 0023-24a1-0605
IP+MAC方法四:
如果本设备配置为DHCP服务器,且需要实现IP+MAC的静态绑定,命令如下:
dhcp enable
dhcp server ip-pool 123
static-bind ip-address 1.1.1.1 24 hardware-address 0023-24a1-0605
