交换机 7604 vpls mac学习不到

请参考案例：

https://www.h3c.com/cn/d_200910/653111_30005_0.htm

您好，请知：

以下是VPLS的案例举例，请参考：

1.11.1  VPLS实例配置举例

1. 组网需求

l              CE 1、CE 2分别通过VLAN方式接入PE 1和PE 2。

l              配置VPLS实例aaa为LDP方式（Martini方式），bbb为BGP方式（Kompella方式），AS号为100。

l              PE 1和PE 2通过二层以太网接口和VLAN与VPLS实例绑定：服务实例1000用来匹配接口GigabitEthernet2/0/1接收到的VLAN Tag为100的报文，并通过VPLS实例aaa转发；服务实例2000用来匹配接口GigabitEthernet2/0/1接收到的VLAN Tag为200的报文，并通过VPLS实例bbb转发。

2. 组网图

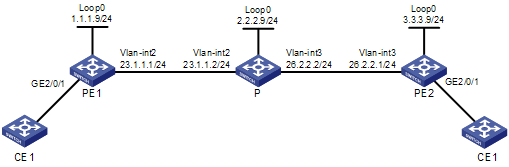

图1-6 二层以太网接口和VLAN与VPLS实例绑定配置举例组网图

3. 配置步骤

(1)        PE 1的配置

<Sysname> system-view

[Sysname] sysname PE1

[PE1] interface loopback 0

[PE1-LoopBack0] ip address 1.1.1.9 32

[PE1-LoopBack0] quit

# 配置LSR ID，全局使能MPLS。

[PE1] mpls lsr-id 1.1.1.9

[PE1] mpls

[PE1-mpls] quit

# 全局使能MPLS L2VPN和LDP。

[PE1] mpls l2vpn

[PE1] mpls ldp

[PE1-mpls-ldp] quit

# 配置PE 1与PE 2建立LDP远程会话。

[PE1] mpls ldp remote-peer 1

[PE1-mpls-ldp-remote-1] remote-ip 3.3.3.9

[PE1-mpls-ldp-remote-1] quit

# 配置连接P的接口Vlan-interface2，在此接口上使能LDP。

[PE1] interface vlan-interface 2

[PE1-Vlan-interface2] ip address 23.1.1.1 24

[PE1-Vlan-interface2] mpls

[PE1-Vlan-interface2] mpls ldp

[PE1-Vlan-interface2] quit

# 在PE 1上运行OSPF，用于建立LSP。

[PE1] ospf

[PE1-ospf-1] area 0

[PE1-ospf-1-area-0.0.0.0] network 23.1.1.1 0.0.0.255

[PE1-ospf-1-area-0.0.0.0] network 1.1.1.9 0.0.0.0

[PE1-ospf-1-area-0.0.0.0] quit

[PE1-ospf-1] quit

# 配置BGP扩展。

[PE1] bgp 100

[PE1-bgp] peer 3.3.3.9 as-number 100

[PE1-bgp] peer 3.3.3.9 connect-interface loopback 0

[PE1-bgp] vpls-family

[PE1-bgp-af-vpls] peer 3.3.3.9 enable

[PE1-bgp-af-vpls] quit

[PE1-bgp] quit

# 配置LDP方式下的VPLS实例aaa基本属性。

[PE1] vsi aaa static

[PE1-vsi-aaa] pwsignal ldp

[PE1-vsi-aaa-ldp] vsi-id 500

[PE1-vsi-aaa-ldp] peer 3.3.3.9

[PE1-vsi-aaa-ldp] quit

[PE1-vsi-aaa] quit

# 配置BGP方式下的VPLS实例bbb基本属性。

[PE1] vsi bbb auto

[PE1-vsi-bbb] pwsignal bgp

[PE1-vsi-bbb-bgp] route-distinguisher 100:1

[PE1-vsi-bbb-bgp] vpn-target 111:1

[PE1-vsi-bbb-bgp] site 10 range 12

[PE1-vsi-bbb-bgp] quit

[PE1-vsi-bbb] quit

# 在接入CE 1的接口GigabitEthernet2/0/1上创建服务实例，并将VLAN100与VPLS实例aaa进行绑定，将VLAN200与VPLS实例bbb进行绑定。

[PE1] interface gigabitethernet 2/0/1

[PE1-GigabitEthernet2/0/1] service-instance 1000

[PE1-GigabitEthernet2/0/1-srv1000] encapsulation s-vid 100

[PE1-GigabitEthernet2/0/1-srv1000] xconnect vsi aaa

[PE1-GigabitEthernet2/0/1-srv1000] quit

[PE1-GigabitEthernet2/0/1] service-instance 2000

[PE1-GigabitEthernet2/0/1-srv2000] encapsulation s-vid 200

[PE1-GigabitEthernet2/0/1-srv2000] xconnect vsi bbb

[PE1-GigabitEthernet2/0/1-srv2000] quit

[PE1-GigabitEthernet2/0/1] quit

(2)        配置P

<Sysname> system-view

[Sysname] sysname P

[P] interface loopback 0

[P-LoopBack0] ip address 2.2.2.9 32

[P-LoopBack0] quit

# 配置LSR ID，全局使能MPLS。

[P] mpls lsr-id 2.2.2.9

[P] mpls

[P-mpls] quit

# 全局使能LDP。

[P] mpls ldp

[P-mpls-ldp] quit

# 配置连接PE 1的接口Vlan-interface2，在此接口上使能LDP。

[P] interface vlan-interface 2

[P-Vlan-interface2] ip address 23.1.1.2 24

[P-Vlan-interface2] mpls

[P-Vlan-interface2] mpls ldp

[P-Vlan-interface2] quit

# 配置连接PE 2的接口Vlan-interface3，在此接口上使能LDP。

[P] interface vlan-interface 3

[P-Vlan-interface3] ip address 26.2.2.2 24

[P-Vlan-interface3] mpls

[P-Vlan-interface3] mpls ldp

[P-Vlan-interface3] quit

# 在P上运行OSPF，用于建立LSP。

[P] ospf

[P-ospf-1] area 0

[P-ospf-1-area-0.0.0.0] network 23.1.1.2 0.0.0.255

[P-ospf-1-area-0.0.0.0] network 26.2.2.2 0.0.0.255

[P-ospf-1-area-0.0.0.0] network 2.2.2.9 0.0.0.0

[P-ospf-1-area-0.0.0.0] quit

[P-ospf-1] quit

(3)        PE 2的配置

<Sysname> system-view

[Sysname] sysname PE2

[PE2] interface loopback 0

[PE2-LoopBack0] ip address 3.3.3.9 32

[PE2-LoopBack0] quit

# 配置LSR ID，全局使能MPLS。

[PE2] mpls lsr-id 3.3.3.9

[PE2] mpls

[PE2-mpls] quit

# 全局使能MPLS L2VPN和LDP。

[PE2] mpls l2vpn

[PE2] mpls ldp

[PE2-mpls-ldp] quit

# 配置PE 2与PE 1建立LDP远程会话。

[PE2] mpls ldp remote-peer 2

[PE2-mpls-ldp-remote-2] remote-ip 1.1.1.9

[PE2-mpls-ldp-remote-2] quit

# 配置连接P的接口Vlan-interface3，在此接口上使能LDP。

[PE2] interface vlan-interface 3

[PE2-Vlan-interface3] ip address 26.2.2.1 24

[PE2-Vlan-interface3] mpls

[PE2-Vlan-interface3] mpls ldp

[PE2-Vlan-interface3] quit

# 在PE 2上运行OSPF，用于建立LSP。

[PE2] ospf

[PE2-ospf-1] area 0

[PE2-ospf-1-area-0.0.0.0] network 3.3.3.9 0.0.0.0

[PE2-ospf-1-area-0.0.0.0] network 26.2.2.0 0.0.0.255

[PE2-ospf-1-area-0.0.0.0] quit

[PE2-ospf-1] quit

# 配置BGP扩展。

[PE2] bgp 100

[PE2-bgp] peer 1.1.1.9 as-number 100

[PE2-bgp] peer 1.1.1.9 connect-interface loopback 0

[PE2-bgp] vpls-family

[PE2-bgp-af-vpls] peer 1.1.1.9 enable

[PE2-bgp-af-vpls] quit

[PE2-bgp] quit

# 配置LDP方式下的VPLS实例aaa基本属性。

[PE2] vsi aaa static

[PE2-vsi-aaa] pwsignal ldp

[PE2-vsi-aaa-ldp] vsi-id 500

[PE2-vsi-aaa-ldp] peer 1.1.1.9

[PE2-vsi-aaa-ldp] quit

[PE2-vsi-aaa] quit

# 配置BGP方式下的VPLS实例bbb基本属性。

[PE2] vsi bbb auto

[PE2-vsi-bbb] pwsignal bgp

[PE2-vsi-bbb-bgp] route-distinguisher 100:1

[PE2-vsi-bbb-bgp] vpn-target 111:1

[PE2-vsi-bbb-bgp] site 11 range 12

[PE2-vsi-bbb-bgp] quit

[PE2-vsi-bbb] quit

# 在接入CE 2的接口GigabitEthernet2/0/1上创建服务实例，并将封装的VLAN与VPLS实例进行绑定。

[PE2] interface gigabitethernet 2/0/1

[PE2-GigabitEthernet2/0/1] service-instance 1000

[PE2-GigabitEthernet2/0/1-srv1000] encapsulation s-vid 100

[PE2-GigabitEthernet2/0/1-srv1000] xconnect vsi aaa

[PE2-GigabitEthernet2/0/1-srv1000] quit

[PE2-GigabitEthernet2/0/1] service-instance 2000

[PE2-GigabitEthernet2/0/1-srv2000] encapsulation s-vid 200

[PE2-GigabitEthernet2/0/1-srv2000] xconnect vsi bbb

[PE2-GigabitEthernet2/0/1-srv2000] quit

[PE2-GigabitEthernet2/0/1] quit

(4)        配置完成后的检验

完成上述配置后，在各个PE上执行display vpls connection命令，可以看到建立了PW连接，且状态为up。

[PE2] display vpls connection vsi aaa verbose

VSI Name: aaa                             Signaling: ldp

  **Remote Vsi ID   : 500

    VC State        : up

    Encapsulation   : vlan

    Group ID        : 0

    MTU             : 1500

    Peer Ip Address : 1.1.1.9

    PW Type         : label

    Local VC Label  : 89766

    Remote VC Label : 81922

    Link ID         : 1

    Tunnel Policy   : --

Tunnel ID       : 0x4600068
