1.23  频谱导航配置举例

1.23.1  频谱导航配置举例

1. 组网需求

Client 1～Client 4需要接入AP 1，其中AP 1的两个射频模式分别为5GHz和2.4GHz，Client 1、Client 2与Client 3为双频客户端，Client4为单频2.4GHz客户端。要求使用频谱导航功能，充分利用AP 1的两个射频，使两个频段上的客户端数量相对均衡。

2. 组网图

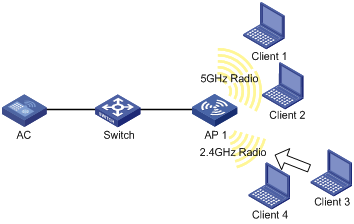

图1-15 频谱导航组网图

3. 配置步骤

# 开启频谱导航功能。

<AC> system-view

[AC] wlan rrm

[AC-wlan-rrm] band-navigation enable

[AC-wlan-rrm] quit

# 创建WLAN ESS接口。

[AC] interface wlan-ess 1

[AC-WLAN-ESS1] port link-type hybrid

[AC-WLAN-ESS1] quit

# 配置WLAN服务模板（明文模板），配置SSID为band-navigation，并将WLAN-ESS接口与该服务模板绑定。

[AC] wlan service-template 1 clear

[AC-wlan-st-1] ssid band-navigation

[AC-wlan-st-1] bind wlan-ess 1

# 关闭快速关联功能（此步骤可选，缺省情况下，快速关联功能处于关闭状态）。

[AC-wlan-st-1] undo fast-association enable

[AC-wlan-st-1] service-template enable

[AC-wlan-st-1] quit

# 创建AP 1的模板，名称为ap1，选择AP的型号名称，并输入AP的序列号。

[AC] wlan ap ap1 model WA2620E-AGN

[AC-wlan-ap-ap1] serial-id 210235A29G007C000020

# 开启AP 1频谱导航功能（此步骤可选，缺省情况下，AP频谱导航功能处于开启状态）。

[AC-wlan-ap-ap1] band-navigation enable

# 将服务模板1绑定到AP 1的Radio 1，并开启Radio 1。

[AC-wlan-ap-ap1] radio 1 type dot11an

[AC-wlan-ap-ap1-radio-1] service-template 1

[AC-wlan-ap-ap1-radio-1] radio enable

[AC-wlan-ap-ap1-radio-1] quit

# 将服务模板1绑定到AP 1的Radio 2，并开启Radio 2。

[AC-wlan-ap-ap1] radio 2 type dot11gn

[AC-wlan-ap-ap1-radio-2] service-template 1

[AC-wlan-ap-ap1-radio-2] radio enable

[AC-wlan-ap-ap1-radio-2] return

# 配置频谱导航负载均衡门限，客户端连接数门限为2，差值门限为1。

<AC> system-view

[AC] wlan rrm

[AC-wlan-rrm] band-navigation balance session 2 gap 1

4. 验证配置结果

Client 1、Client 2优先接入到AP 1的5GHz射频上，Client 4只能接入到AP 1的2.4GHz射频上。此时由于5GHz射频上已连接的客户端数量达到门限2，且5GHz射频与2.4GHz射频上连接的客户端差值达到门限1，所以当Client 3想接入AP 1时，会优先关联至AP 1的2.4GHz射频上。
